Датчик давления с керамической измерительной ячейкой IFM PA-015PRBN14-A-ZVG/US/ /V PX3244

Код товара: 190220

IFM Производитель

35 824 ₽

Быстрый заказ

Характеристики

Код производителяPX3244

АртикулPX3244

Код производителяPA-015PRBN14-A-ZVG/US/ /V

Все характеристики

IFM PX3244 дополнительные характеристики

Описание

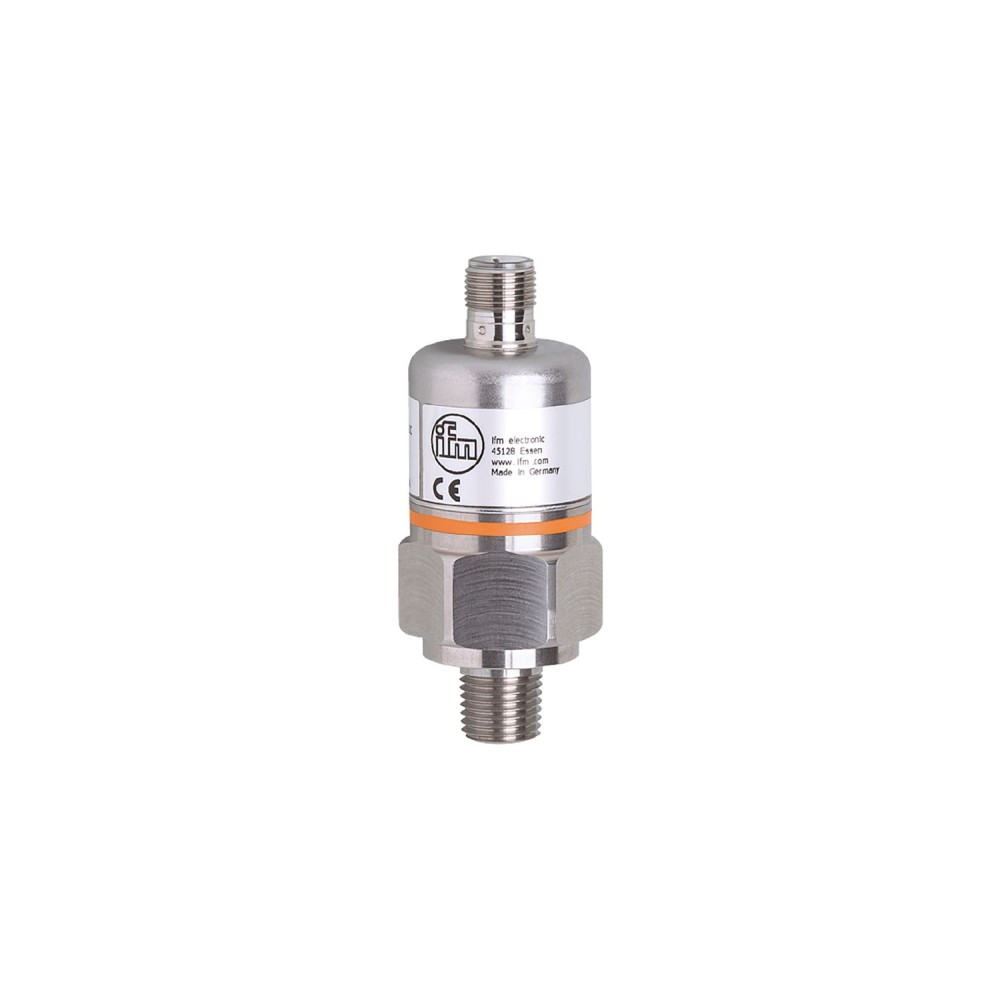

Датчик давления IFM PA-015PRBN14-A-ZVG/US/ /V PX3244 с керамической измерительной ячейкой

Датчик давления IFM PA-015PRBN14-A-ZVG/US/ /V (артикул PX3244) предназначен для надежного определения давления в промышленных и мобильных системах. Устройство обеспечивает точный аналоговый выходной сигнал и отличается высокой долговременной стабильностью благодаря керамической измерительной ячейке и усиленной защите от перегрузок.

Ключевые технические характеристики

Диапазон измерения:0... 150 psi (0... 1030 кПа). Этот параметр определяет рабочие пределы давления, в которых датчик способен проводить измерения, что критично для выбора прибора под конкретное технологическое применение.
Тип измерительной ячейки:Керамическая. Керамические ячейки обеспечивают высокую долговременную стабильность, устойчивость к агрессивным средам и перегрузкам, что гарантирует надежность и точность измерений на протяжении всего срока службы.
Аналоговый выход:4... 20 мА. Стандартный унифицированный токовый сигнал обеспечивает высокую помехоустойчивость при передаче данных на значительные расстояния и совместимость с большинством промышленных систем автоматизации и контроллеров.
Степень защиты:IP 65. Данная степень защиты гарантирует предохранение внутренних компонентов датчика от проникновения пыли и струй воды, позволяя эксплуатировать его в условиях промышленного производства с повышенной влажностью и запыленностью.
Технологическое соединение:Резьбовое соединение 1/4" NPT наружная резьба. Это определяет стандартный механический интерфейс для быстрой и надежной установки датчика в трубопроводы или оборудование.

Преимущества

Высокая надежность и долговечность:Керамическая измерительная ячейка, в сочетании с высокой защитой от перегрузок и устойчивостью к ударам (50 g) и вибрации (20 g), обеспечивает срок службы более 100 миллионов циклов изменения давления, минимизируя потребность в обслуживании и замене.
Устойчивость к тяжелым условиям эксплуатации:Степень защиты IP 65 и использование нержавеющей стали (316L/1. 4404) для корпуса, а также нержавеющей стали (303/1. 4305) и керамики для смачиваемых частей, позволяют применять датчик в агрессивных средах и при широком диапазоне температур окружающей среды от -25 до 80 °C.
Универсальность интеграции:Стандартный аналоговый выход 4... 20 мА и распространенное технологическое соединение 1/4" NPT упрощают интеграцию датчика в существующие и новые промышленные системы, обеспечивая гибкость применения.

Характеристики Датчик давления с керамической измерительной ячейкой IFM PA-015PRBN14-A-ZVG/US/ /V PX3244

Основные характеристики

MTTF[лет]	555
Аналоговый выход	4...20 мА
Артикул	PX3244
Вес	212
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Габариты	Ø 30 / L = 79.5
Диапазон измерения	0...150 psi0...1030 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,3, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 65
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PA-015PRBN14-A-ZVG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	720, (Ub = 24 V, (Ub - 9,6 V) / 20 mA)
Материалы	нержавеющая сталь (316L/1.4404), FKM, PA, EPDM/X
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	2175 фунтов на кв. дюйм 15 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	1087 psi7.5 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (0...80 °C)
Общее количество выходов	1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,35 (BFSL) / &, lt, ± 0,75 (LS), (включая линейность, погрешность нуля и диапазона (установка предельного значения))
Повторяемость [% диапазона]	&, lt, 0,15, (при колебаниях температуры &, lt, 10 К)
Рабочее напряжение[В]	9.6...32 DC
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 HF-излучение 30 В/мEN 61000-4-4 Burst2 кВEN 61000-4-6 HF-проводимое 10 Визлучение помех согласно автомобильной директиве 2004/104/EC / CISPR 25Помехоустойчивость согласно автомобильной директиве 2004/104/EC / ISO 11452-2HF-излучение 100 В/импульсная устойчивость ISO 7637-2 / уровень серьезности 3
