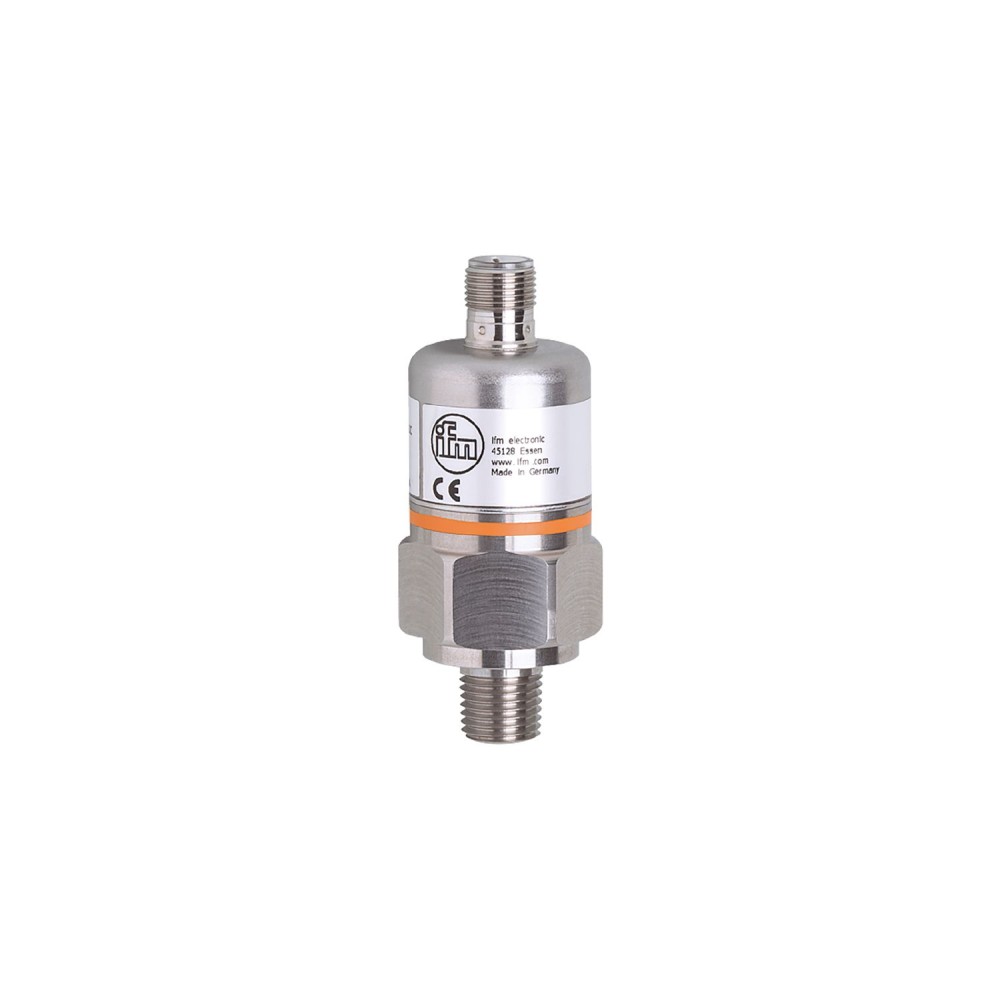

Датчик давления с керамической измерительной ячейкой IFM PA-025PRBN14-A-ZVG/US/ /V PX3233

Код товара: 190216

IFM Производитель

35 828 ₽

Быстрый заказ

Характеристики

Код производителяPX3233

АртикулPX3233

Код производителяPA-025PRBN14-A-ZVG/US/ /V

Все характеристики

IFM PX3233 дополнительные характеристики

Описание

Датчик давления IFM PA-025PRBN14-A-ZVG/US/ /V (PX3233) с керамической измерительной ячейкой

Датчик давления IFM PA-025PRBN14-A-ZVG/US/ /V (артикул PX3233) предназначен для точного и надежного измерения давления в различных промышленных и мобильных системах. Устройство обеспечивает высокую стабильность показаний и долгий срок службы в сложных эксплуатационных условиях.

Ключевые технические характеристики

Диапазон измерения:Датчик обеспечивает измерение давления в диапазоне от 0 до 250 psi (0 до 1720 кПа). Этот широкий диапазон позволяет использовать устройство в системах с различными уровнями рабочего давления.
Тип измерительной ячейки:В датчике используется керамическая измерительная ячейка. Керамика обеспечивает высокую устойчивость к агрессивным средам и механическим нагрузкам, что способствует точности и долговечности устройства.
Выходной сигнал:Устройство формирует аналоговый выходной сигнал 4... 20 мА. Стандартный токовый выход обеспечивает надежную передачу данных на большие расстояния и совместимость с большинством промышленных систем управления.
Рабочее напряжение:Датчик функционирует от источника постоянного тока с напряжением 9. 6... 32 В. Это позволяет интегрировать его в стандартные промышленные цепи питания.
Технологическое соединение:Для подключения к процессу используется резьбовое соединение 1/4" NPT наружная резьба. Данный тип соединения является общепринятым в промышленности, что упрощает монтаж и замену.

Основные преимущества

Долговременная стабильность и защита от перегрузок:Конструкция датчика обеспечивает высокую защиту от перегрузок и долговременную стабильность показаний, что критически важно для непрерывных производственных процессов.
Высокая устойчивость к внешним воздействиям:Устройство обладает высокой ударопрочностью (DIN IEC 68-2-27 50 g) и устойчивостью к вибрации (DIN IEC 68-2-6 20 g), что гарантирует надежную работу в тяжелых промышленных условиях и на мобильных машинах.
Длительный срок службы:Заявленный срок службы составляет более 100 миллионов циклов изменения давления, что подтверждает высокую надежность и экономичность эксплуатации датчика.

Характеристики Датчик давления с керамической измерительной ячейкой IFM PA-025PRBN14-A-ZVG/US/ /V PX3233

Основные характеристики

MTTF[лет]	555
Аналоговый выход	4...20 мА
Артикул	PX3233
Вес	216
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Габариты	Ø 30 / L = 79.5
Диапазон измерения	0...250 psi0...1720 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,3, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 65
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PA-025PRBN14-A-ZVG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	720, (Ub = 24 V, (Ub - 9,6 V) / 20 mA)
Материалы	нержавеющая сталь (316L/1.4404), FKM, PA, EPDM/X
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	5075 фунтов на кв. дюйм35 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	2175 фунтов на кв. дюйм 15 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (0...80 °C)
Общее количество выходов	1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,35 (BFSL) / &, lt, ± 0,75 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Повторяемость [% диапазона]	&, lt, 0,1, (при колебаниях температуры &, lt, 10 К)
Рабочее напряжение[В]	9.6...32 DC
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 HF-излучение 30 В/мEN 61000-4-4 Burst2 кВEN 61000-4-6 HF-проводимое 10 Визлучение помех согласно автомобильной директиве 2004/104/EC / CISPR 25Помехоустойчивость согласно автомобильной директиве 2004/104/EC / ISO 11452-2HF-излучение 100 В/импульсная устойчивость ISO 7637-2 / уровень серьезности 3
