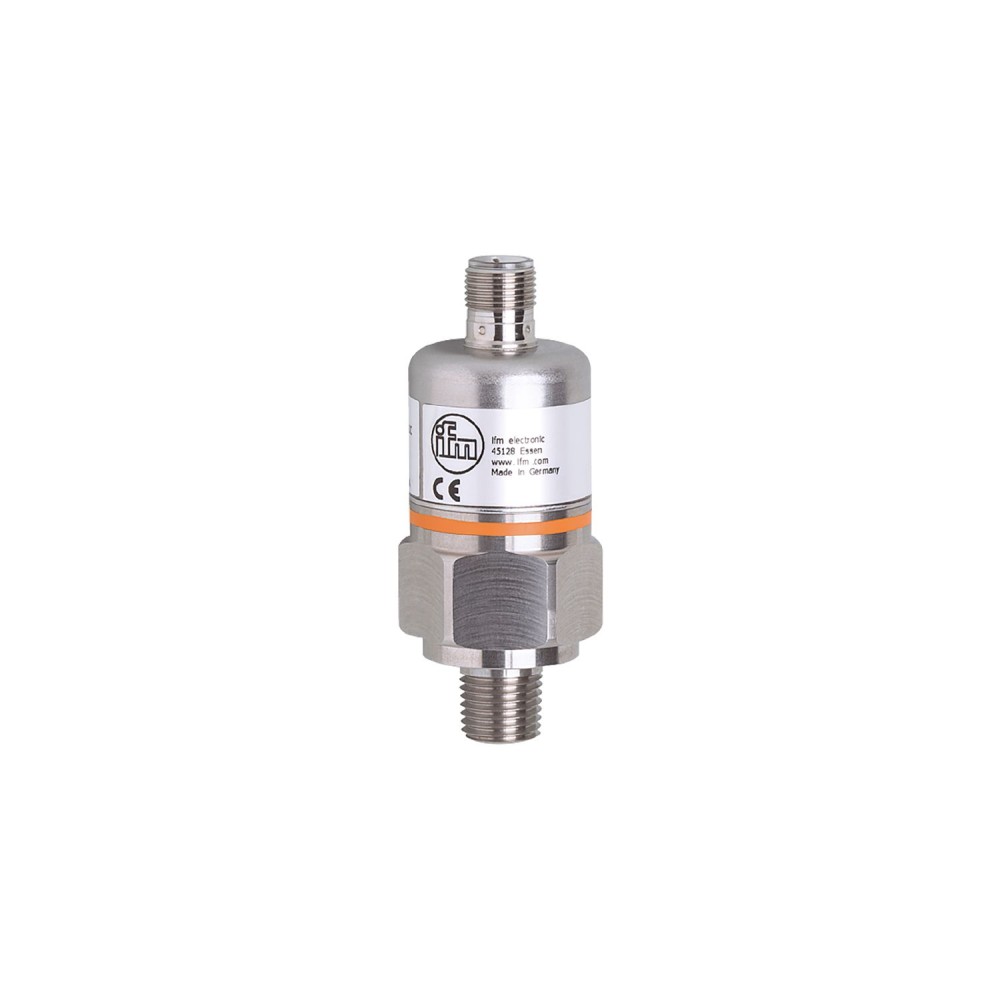

Датчик давления с керамической измерительной ячейкой IFM PA-010WRBN14-A-ZVG/US/ /V PX3228

Код товара: 190214

IFM Производитель

40 698 ₽

Быстрый заказ

Характеристики

Код производителяPX3228

АртикулPX3228

Код производителяPA-010WRBN14-A-ZVG/US/ /V

Все характеристики

IFM PX3228 дополнительные характеристики

Описание

Датчик давления IFM PA-010WRBN14-A-ZVG/US/ /V PX3228 с керамической измерительной ячейкой

Датчик давления IFM PA-010WRBN14-A-ZVG/US/ /V PX3228 представляет собой устройство, предназначенное для надежного определения давления в промышленных и мобильных системах. Модель оснащена керамической измерительной ячейкой, что обеспечивает стабильность и точность измерений на протяжении всего срока службы.

Ключевые характеристики и их практическое значение

Диапазон измерения и тип давления:Датчик предназначен для измерения относительного давления в диапазоне от 0 до 100 дюймов водяного столба (0... 25 кПа). Эта характеристика определяет применимость устройства для точного мониторинга низких давлений в системах вентиляции, контроля уровня жидкости или других процессах, где требуется измерение давления относительно атмосферного.

Выходной сигнал и точность:Устройство оснащено аналоговым выходом 4... 20 мА, который обеспечивает стандартную передачу данных в промышленных системах. Отклонение характеристик составляет менее ± 0, 35 % от диапазона (BFSL), что гарантирует высокую точность измерений. Стандартный выходной сигнал обеспечивает совместимость с большинством систем автоматизации, а высокая точность минимизирует погрешности в критически важных процессах.

Надежность и долговечность:Датчик обладает долгосрочной стабильностью менее ± 0, 05 % от диапазона за 6 месяцев и рассчитан на более чем 100 миллионов циклов изменения давления. Степень защиты IP 65 обеспечивает устойчивость к пыли и струям воды. Эти параметры гарантируют продолжительную и бесперебойную работу в сложных условиях эксплуатации, снижая затраты на обслуживание и калибровку, а также обеспечивая защиту от внешних воздействий.

Конструкционные материалы и присоединение:Смачиваемые части выполнены из нержавеющей стали (303/1. 4305), керамики и FKM, а технологическое соединение представляет собой наружную резьбу 1/4" NPT. Выбор материалов обеспечивает коррозионную стойкость и химическую совместимость с различными средами, а стандартное резьбовое соединение упрощает монтаж и интеграцию в существующие трубопроводные системы.

Преимущества

Высокая точность и стабильность измерений для критически важных процессов.
Надежная работа в промышленных условиях благодаря прочной конструкции, высокой степени защиты IP 65 и устойчивости к механическим воздействиям.
Простая интеграция в системы автоматизации за счет стандартного аналогового выхода 4... 20 мА и универсального технологического присоединения.

Характеристики Датчик давления с керамической измерительной ячейкой IFM PA-010WRBN14-A-ZVG/US/ /V PX3228

Основные характеристики

MTTF[лет]	555
Аналоговый выход	4...20 мА
Артикул	PX3228
Вес	212
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Габариты	Ø 30 / L = 79.5
Диапазон измерения	0...100 inH2O0...25 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,3, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 65
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PA-010WRBN14-A-ZVG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	720, (Ub = 24 V, (Ub - 9,6 V) / 20 mA)
Материалы	нержавеющая сталь (316L/1.4404), FKM, PA, EPDM/X
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	12043 дюймов водного столба МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	2400 дюймов водного столба 1 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (0...80 °C)
Общее количество выходов	1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,35 (BFSL) / &, lt, ± 0,75 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Повторяемость [% диапазона]	&, lt, 0,15, (при колебаниях температуры &, lt, 10 К)
Рабочее напряжение[В]	9.6...32 DC
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 HF-излучение 30 В/мEN 61000-4-4 Burst2 кВEN 61000-4-6 HF-проводимое 10 Визлучение помех согласно автомобильной директиве 2004/104/EC / CISPR 25Помехоустойчивость согласно автомобильной директиве 2004/104/EC / ISO 11452-2HF-излучение 100 В/импульсная устойчивость ISO 7637-2 / уровень серьезности 3
