Датчик давления с керамической измерительной ячейкой IFM PA-001PRBN14-A-ZVG/US/ /V PX3227

Код товара: 190213

IFM Производитель

36 867 ₽

Быстрый заказ

Характеристики

Код производителяPX3227

АртикулPX3227

Код производителяPA-001PRBN14-A-ZVG/US/ /V

Все характеристики

IFM PX3227 дополнительные характеристики

Описание

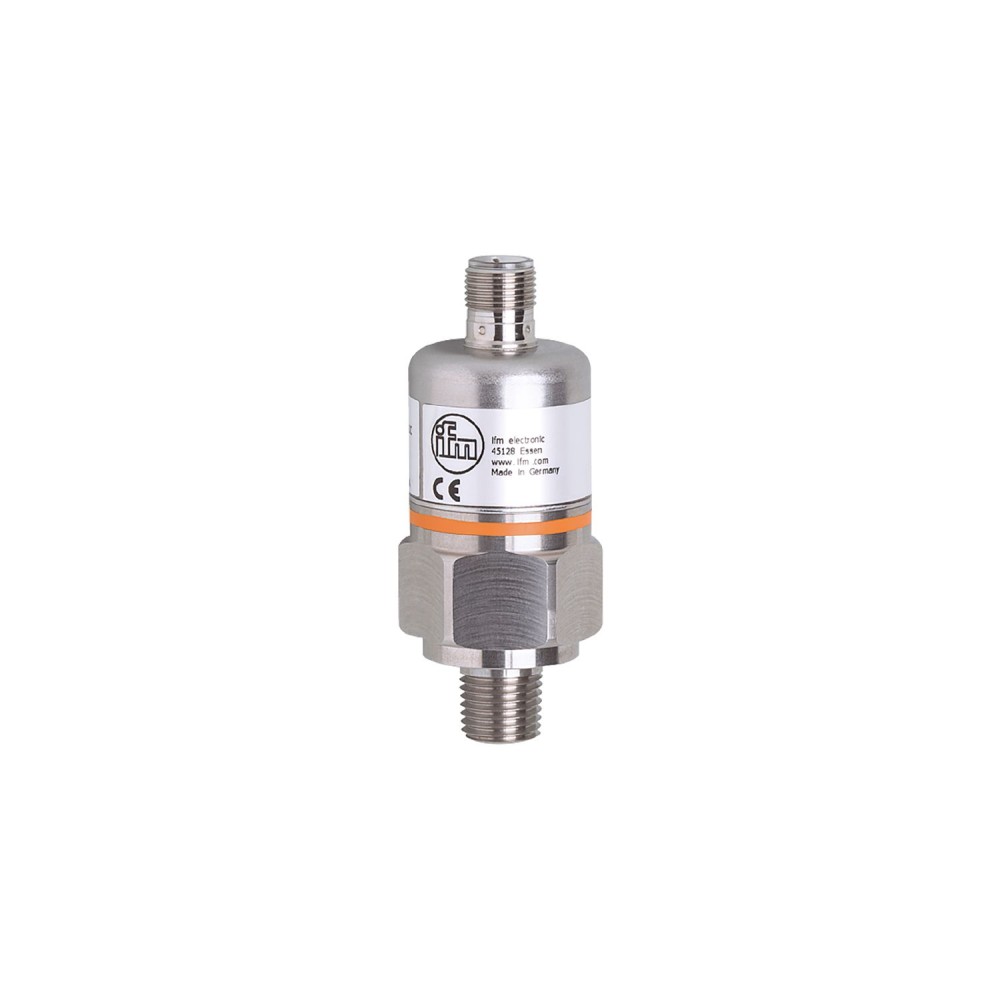

Датчик давления IFM PA-001PRBN14-A-ZVG/US/ /V PX3227 с керамической измерительной ячейкой

Датчик давления IFM PA-001PRBN14-A-ZVG/US/ /V PX3227 предназначен для надежного определения давления в промышленных и мобильных системах. Модель оснащена керамической измерительной ячейкой, обеспечивающей высокую точность и долговременную стабильность измерений.

Ключевые характеристики

Диапазон измерения и тип давления:Датчик осуществляет измерение относительного давления в диапазоне от 0 до 15 psi (0 до 103 kPa). Этот диапазон позволяет применять устройство в различных системах с низким и средним давлением, где требуется контроль относительно атмосферного давления.
Аналоговый выход:Устройство имеет один аналоговый выход 4... 20 мА. Стандартизированный токовый сигнал обеспечивает легкую интеграцию датчика в существующие системы автоматизации и управления, минимизируя помехи при передаче данных на большие расстояния.
Материалы смачиваемых частей:Смачиваемые части датчика выполнены из нержавеющей стали (303/1. 4305), керамики и FKM. Выбор данных материалов гарантирует высокую химическую стойкость и совместимость с широким спектром рабочих сред, включая жидкости и газы.
Долгосрочная стабильность и устойчивость к внешним воздействиям:Датчик характеризуется долгосрочной стабильностью показаний менее ± 0, 05 % от диапазона за 6 месяцев. Устойчивость к ударам составляет 50 g (11 ms) по DIN IEC 68-2-27, а устойчивость к вибрации — 20 g (10... 2000 Hz) по DIN IEC 68-2-6. Эти параметры обеспечивают высокую надежность и точность работы в условиях значительных механических нагрузок и агрессивных производственных сред.
Технологическое соединение:Для подключения к процессу используется резьбовое соединение 1/4" NPT с наружной резьбой. Данный тип соединения является общепринятым стандартом, что упрощает монтаж и обеспечивает герметичность в промышленных установках.

Преимущества

Надежность в эксплуатации:Высокая степень защиты от перегрузок, срок службы более 100 миллионов циклов изменения давления, а также устойчивость к ударам и вибрации обеспечивают стабильную работу датчика в сложных условиях промышленного и мобильного применения.
Точность и стабильность измерений:Керамическая измерительная ячейка и высокая долгосрочная стабильность гарантируют точное и воспроизводимое определение давления на протяжении всего срока службы устройства.
Универсальность применения:Использование стандартного аналогового выхода 4... 20 мА и химически стойких материалов смачиваемых частей позволяет легко интегрировать датчик в различные системы и работать с разнообразными средами.

Характеристики Датчик давления с керамической измерительной ячейкой IFM PA-001PRBN14-A-ZVG/US/ /V PX3227

Основные характеристики

MTTF[лет]	555
Аналоговый выход	4...20 мА
Артикул	PX3227
Вес	213
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Габариты	Ø 30 / L = 79.5
Диапазон измерения	0...15 psi0...103 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 65
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PA-001PRBN14-A-ZVG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	720, (Ub = 24 V, (Ub - 9,6 V) / 20 mA)
Материалы	нержавеющая сталь (316L/1.4404), FKM, PA, EPDM/X
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	450 фунтов на кв. дюйм3,1 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	145 фунтов на кв. дюйм1 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,15, (0...80 °C)
Общее количество выходов	1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Повторяемость [% диапазона]	&, lt, 0,1, (при колебаниях температуры &, lt, 10 К)
Рабочее напряжение[В]	9.6...32 DC
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 HF-излучение 30 В/мEN 61000-4-4 Burst2 кВEN 61000-4-6 HF-проводимое 10 Визлучение помех согласно автомобильной директиве 2004/104/EC / CISPR 25Помехоустойчивость согласно автомобильной директиве 2004/104/EC / ISO 11452-2HF-излучение 100 В/импульсная устойчивость ISO 7637-2 / уровень серьезности 3
