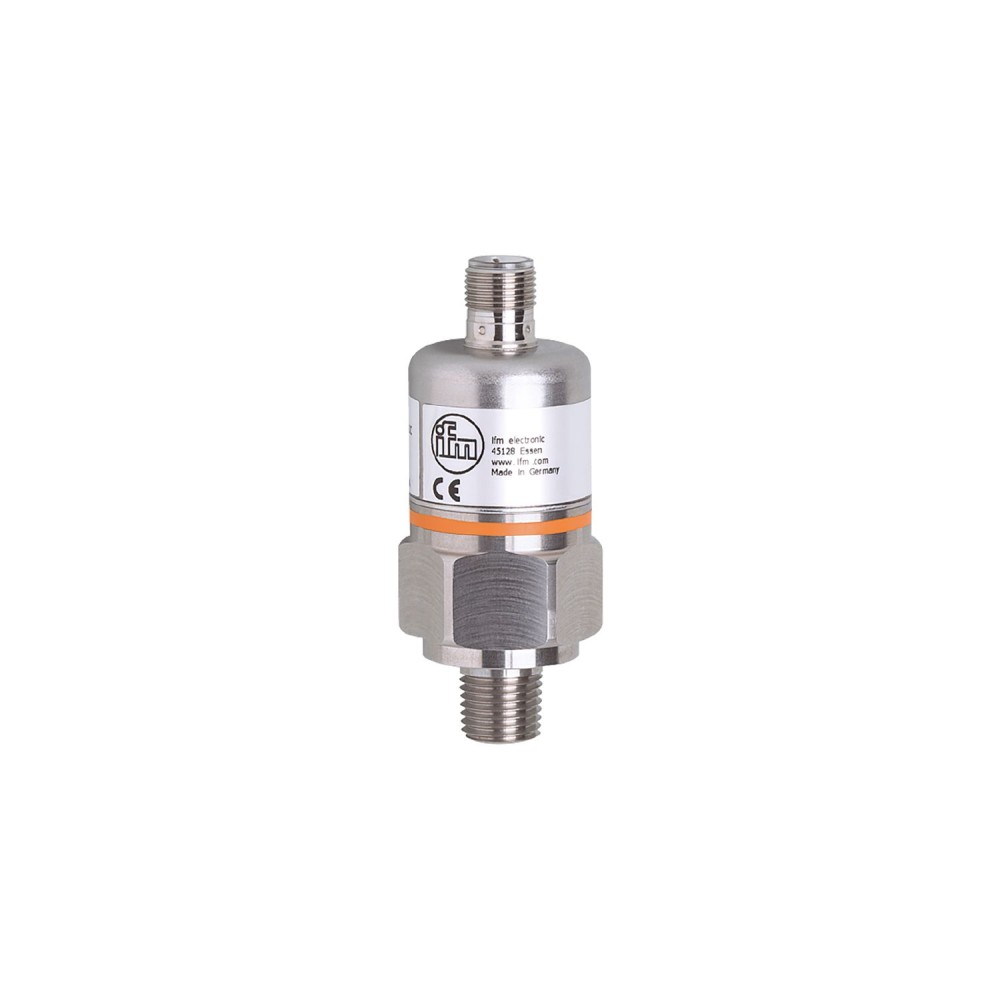

Датчик давления с керамической измерительной ячейкой IFM PA-010PRBN14-A-ZVG/US/ /V PX3224

Код товара: 190211

IFM Производитель

35 824 ₽

Быстрый заказ

Характеристики

АртикулPX3224

Код производителяPA-010PRBN14-A-ZVG/US/ /V

Все характеристики

IFM PX3224 дополнительные характеристики

Описание

Надежное определение давления в системе промышленного и мобильного применения. Точный аналоговый выход. Долговременная стабильность благодаря высокой защите от перегрузок. Срок службы более 100 миллионов циклов изменения давления. Высокая устойчивость к ударам и вибрации.

Характеристики Датчик давления с керамической измерительной ячейкой IFM PA-010PRBN14-A-ZVG/US/ /V PX3224

Основные характеристики

MTTF[лет]	534.69
Аналоговый выход	4...20 мА
Артикул	PX3224
Вес	212
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Габариты	Ø 30 / L = 79.5
Диапазон измерения	0...100 psi0...700 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,3, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 65
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PA-010PRBN14-A-ZVG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	720, (Ub = 24 V, (Ub - 9,6 V) / 20 mA)
Материалы	нержавеющая сталь (316L/1.4404), FKM, PA, EPDM/X
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	2175 фунтов на кв. дюйм 15 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	1087 psi7.5 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (0...80 °C)
Общее количество выходов	1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,35 (BFSL) / &, lt, ± 0,75 (LS), (включая линейность, погрешность нуля и диапазона (установка предельного значения))
Повторяемость [% диапазона]	&, lt, 0,15, (при колебаниях температуры &, lt, 10 К)
Рабочее напряжение[В]	9.6...32 DC
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 HF-излучение 30 В/мEN 61000-4-4 Burst2 кВEN 61000-4-6 HF-проводимое 10 Визлучение помех согласно автомобильной директиве 2004/104/EC / CISPR 25Помехоустойчивость согласно автомобильной директиве 2004/104/EC / ISO 11452-2HF-излучение 100 В/импульсная устойчивость ISO 7637-2 / уровень серьезности 3
