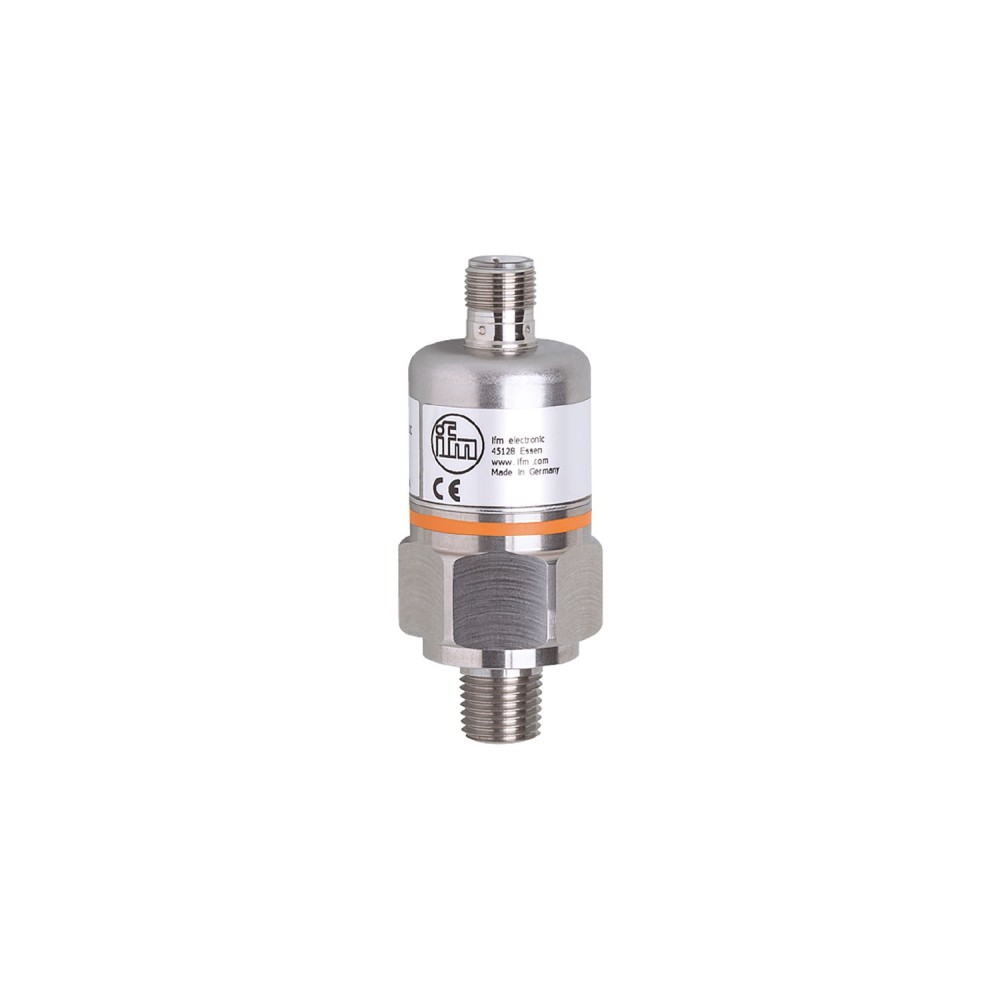

Датчик давления с керамической измерительной ячейкой IFM PA-300PSBN14-A-ZVG/US/ /V PX3111

Код товара: 190207

IFM Производитель

35 825 ₽

Быстрый заказ

Характеристики

Код производителяPX3111

АртикулPX3111

Код производителяPA-300PSBN14-A-ZVG/US/ /V

Все характеристики

IFM PX3111 дополнительные характеристики

Описание

Датчик давления с керамической измерительной ячейкой IFM PA-300PSBN14-A-ZVG/US/ /V PX3111

Датчик давления IFM PA-300PSBN14-A-ZVG/US/ /V (артикул PX3111) предназначен для точного и надежного измерения давления в промышленных и мобильных системах. Оборудование обеспечивает стабильную работу в сложных условиях эксплуатации благодаря прочной конструкции и высококачественным материалам.

Ключевые характеристики

Диапазон измерения:0... 3000 psi (0... 20700 kPa). Данный диапазон позволяет использовать датчик для мониторинга широкого спектра давлений, что делает его универсальным решением для различных промышленных применений.

Аналоговый выход:4... 20 мА. Стандартный токовый выход обеспечивает совместимость с большинством систем промышленной автоматизации, упрощая интеграцию датчика в существующие управляющие контуры.

Степень защиты:IP 68; IP 69K. Высокие показатели защиты обеспечивают устойчивость датчика к проникновению пыли, полному погружению в воду и воздействию струй воды под высоким давлением и температурой, что критически важно для эксплуатации в агрессивных средах и при необходимости частой санитарной обработки.

Долговечность:Более 100 миллионов циклов изменения давления. Такой ресурс гарантирует длительный срок службы датчика и высокую надежность в условиях частых колебаний давления, минимизируя затраты на обслуживание и замену.

Материалы смачиваемых частей:Нержавеющая сталь (303/1. 4305), керамика, FKM. Использование этих материалов обеспечивает высокую коррозионную стойкость и химическую совместимость с широким спектром измеряемых сред, включая жидкости и газы.

Преимущества

Высокая устойчивость к внешним воздействиям:Степень защиты IP 68 и IP 69K гарантирует бесперебойную работу датчика в самых жестких промышленных условиях.
Надежность и долговременная стабильность:Заявленный срок службы более 100 миллионов циклов и высокая защита от перегрузок обеспечивают исключительную надежность и точность измерений на протяжении всего периода эксплуатации.
Универсальность применения:Широкий диапазон измерения и стандартный аналоговый выход 4... 20 мА позволяют эффективно использовать датчик в различных отраслях промышленности и интегрировать его с разнообразными системами управления.

Характеристики Датчик давления с керамической измерительной ячейкой IFM PA-300PSBN14-A-ZVG/US/ /V PX3111

Основные характеристики

MTTF[лет]	555
Аналоговый выход	4...20 мА
Артикул	PX3111
Вес	213
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Габариты	Ø 30 / L = 79.5
Диапазон измерения	0...3000 psi0...20700 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,3, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 68, IP 69К
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PA-300PSBN14-A-ZVG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	720, (Ub = 24 V, (Ub - 9,6 V) / 20 mA)
Материалы	нержавеющая сталь (316L/1.4404), FKM, PA, EPDM/X
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	12300 psi84.8 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	5800 фунтов на кв. дюйм 40 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (0...80 °C)
Общее количество выходов	1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,35 (BFSL) / &, lt, ± 0,75 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Повторяемость [% диапазона]	&, lt, 0,15, (при колебаниях температуры &, lt, 10 К)
Рабочее напряжение[В]	9.6...32 DC
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 HF-излучение 30 В/мEN 61000-4-4 Burst2 кВEN 61000-4-6 HF-проводимое 10 Визлучение помех согласно автомобильной директиве 2004/104/EC / CISPR 25Помехоустойчивость согласно автомобильной директиве 2004/104/EC / ISO 11452-2HF-излучение 100 В/импульсная устойчивость ISO 7637-2 / уровень серьезности 3
