Датчик давления IFM PU-025-SEG14-B-DVG/AM PU5603

Код товара: 190196

IFM Производитель

17 737 ₽

Быстрый заказ

Характеристики

Код производителяPU5603

АртикулPU5603

Код производителяPU-025-SEG14-B-DVG/AM

Все характеристики

IFM PU5603 дополнительные характеристики

Описание

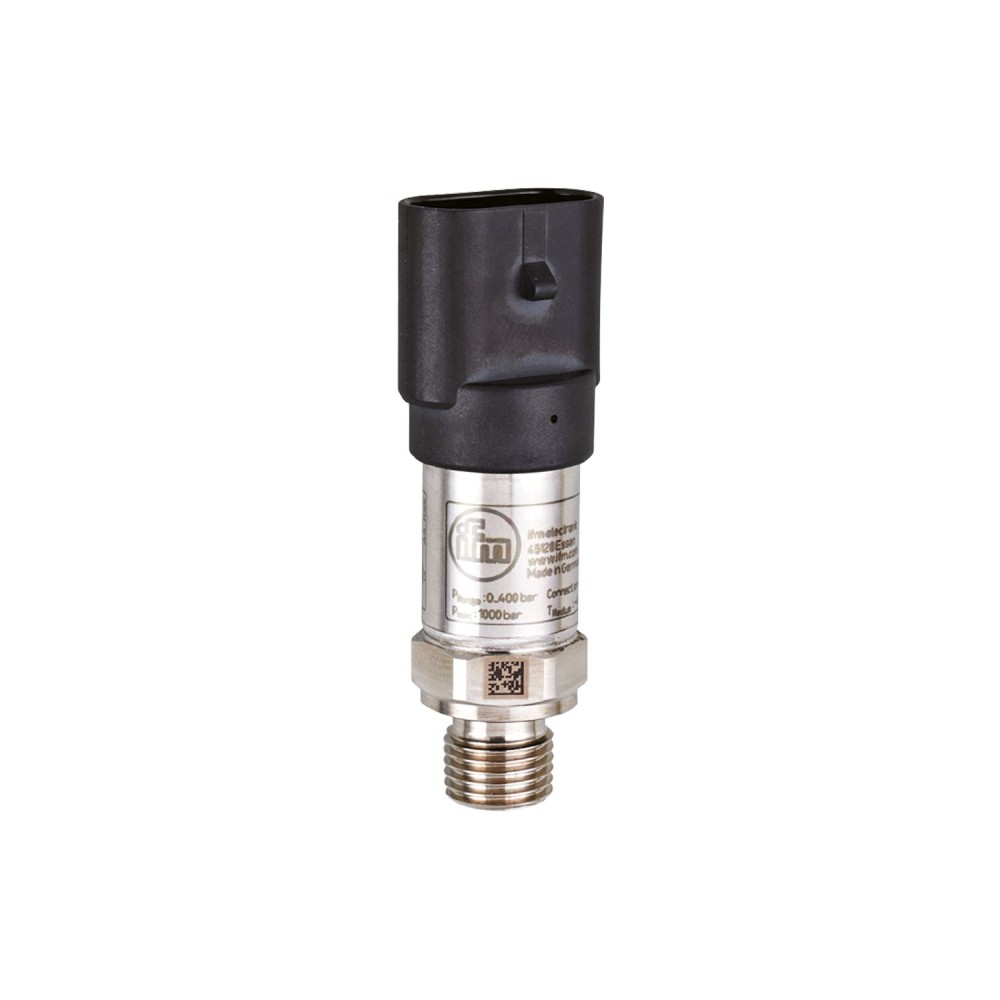

Датчик давления IFM PU-025-SEG14-B-DVG/AM PU5603

Датчик давления IFM PU-025-SEG14-B-DVG/AM с артикулом PU5603 предназначен для надежного определения давления в системах мобильной техники. Устройство характеризуется прочным корпусом из нержавеющей стали, высокой ударопрочностью и вибростойкостью, а также компактными размерами для применения в условиях ограниченного пространства.

Ключевые технические характеристики

Диапазон измерения:Датчик обеспечивает измерение давления в диапазоне от 0 до 25 бар (0... 2. 5 МПа).
Этот диапазон позволяет применять датчик в различных гидравлических и пневматических системах, где требуется точный контроль давления в указанных пределах.
Выходной сигнал:Устройство формирует аналоговый выходной сигнал 0... 10 В.
Стандартный аналоговый выходной сигнал обеспечивает совместимость с большинством промышленных контроллеров и систем сбора данных, упрощая интеграцию в существующие управляющие цепи.
Степень защиты:Датчик соответствует стандартам защиты IP 67 и IP 69K.
Высокая степень защиты гарантирует стабильную работу в условиях повышенной влажности, запыленности, а также при воздействии струй воды под высоким давлением и при очистке паром, что критически важно для эксплуатации на мобильной технике.
Материалы смачиваемых частей:Смачиваемые части выполнены из нержавеющей стали (630/1. 4542/17-4 PH).
Использование высококачественной нержавеющей стали обеспечивает коррозионную стойкость и химическую совместимость с широким спектром рабочих сред, увеличивая надежность и срок службы датчика.
Ударопрочность и вибростойкость:Устройство выдерживает удары до 500 g (1 мс) согласно DIN EN 60068-2-27 и вибрации до 20 g (10... 2000 Гц) согласно DIN EN 60068-2-6.
Эти параметры подтверждают высокую механическую прочность и надежность датчика в условиях интенсивных механических нагрузок и вибраций, характерных для мобильных машин.

Преимущества

Высокая надежность в жестких условиях:Благодаря степеням защиты IP 67 и IP 69K, а также подтвержденной ударопрочности и вибростойкости, датчик способен функционировать в экстремальных условиях эксплуатации.
Точное и стабильное измерение:Высокая повторяемость и низкая погрешность линейности обеспечивают долговременную стабильность и точность показаний.
Простота интеграции:Компактный корпус и разъем AMP обеспечивают быстрое подключение и удобство монтажа в ограниченном пространстве.

Характеристики Датчик давления IFM PU-025-SEG14-B-DVG/AM PU5603

Основные характеристики

MTTF[лет]	640
Аналоговый выход	0...10 В
Артикул	PU5603
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	61.75
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 21.8 / L = 72
Герметизация технологических соединений	HNBR (DIN EN ISO 1179-2)
Диапазон измерения	0...25 bar0...360 psi0...2.5 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,3 (-40...0 °C), <, ± 0,2 (80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PU-025-SEG14-B-DVG/AM
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	600 бар8700 фунтов на кв. дюйм60 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	65 бар 940 фунтов на кв. дюйм 6,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Потребляемый ток [мА]	<, 12
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	16...32 DC
Связь	Разъём: 1 x AMP-Superseal, Максимальная длина кабеля: 30 м
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует требованиям UN ECE R10, ред. 5 (соответствует требованиям E1), ISO 11452-2100 В/м, DIN EN 61326-1
