Датчик давления IFM PU-100-SEG14-B-DVG/AM PU5602

Код товара: 190195

IFM Производитель

17 738 ₽

Быстрый заказ

Характеристики

Код производителяPU5602

АртикулPU5602

Код производителяPU-100-SEG14-B-DVG/AM

Все характеристики

IFM PU5602 дополнительные характеристики

Описание

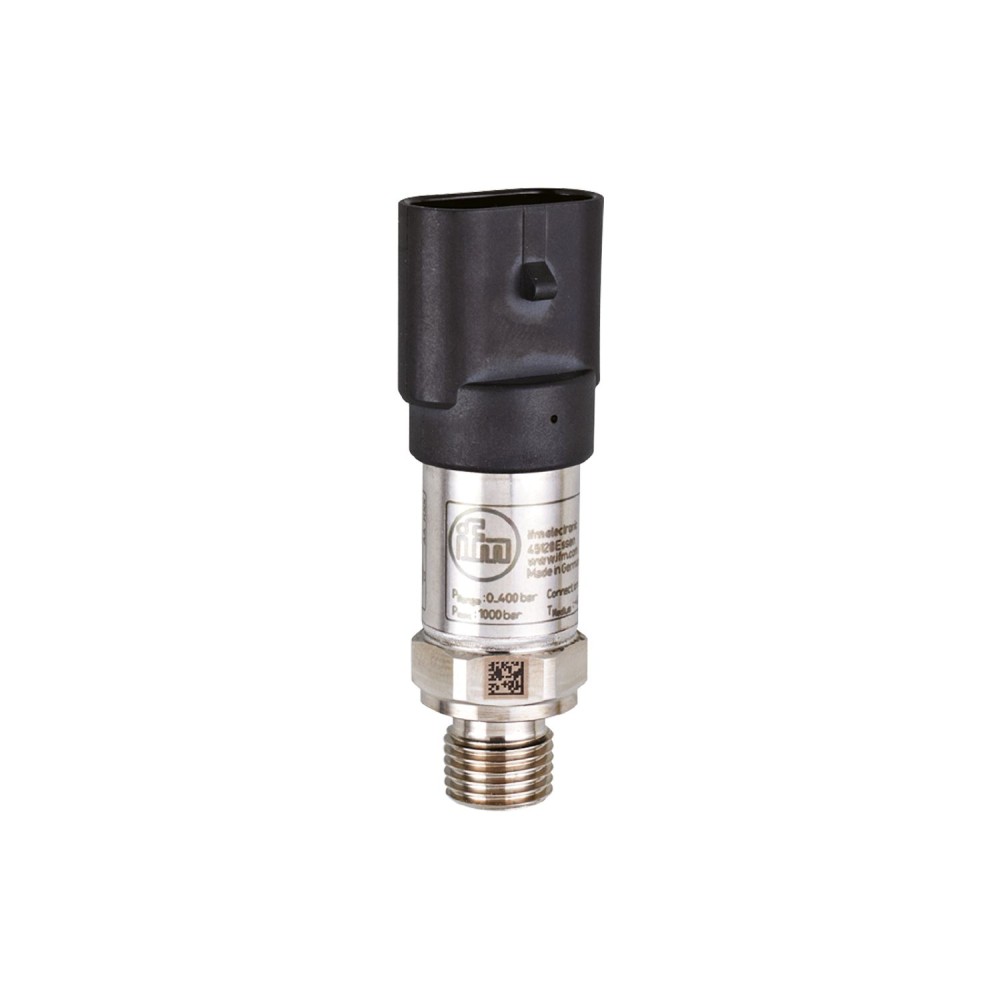

Датчик давления IFM PU-100-SEG14-B-DVG/AM (PU5602)

Датчик давления IFM PU-100-SEG14-B-DVG/AM (PU5602) предназначен для надежного определения системного давления в условиях эксплуатации мобильной техники. Устройство характеризуется прочным корпусом из нержавеющей стали, что обеспечивает высокую ударопрочность и вибростойкость. Компактные габариты корпуса позволяют использовать датчик в условиях ограниченного пространства.

Ключевые технические характеристики и преимущества:

Диапазон измерения и тип давления:Датчик обеспечивает диапазон измерения от 0 до 100 бар (0... 10 МПа) для относительного давления. Это позволяет применять его в широком спектре задач мониторинга давления в гидравлических и пневматических системах.
Выходной сигнал и подключение:Прибор оснащен аналоговым выходом 0... 10 В, что гарантирует совместимость со стандартными системами управления и сбора данных. Подключение осуществляется посредством разъема AMP-Superseal, обеспечивающего быстрое и надежное электрическое соединение.
Надежность в тяжелых условиях эксплуатации:Высокая степень защиты IP 67 и IP 69K, а также ударопрочность 500 g (DIN EN 60068-2-27) и вибростойкость 20 g (DIN EN 60068-2-6) обеспечивают стабильную работу датчика в условиях повышенной влажности, запыленности и значительных механических нагрузок, характерных для мобильной техники.
Точность и долговременная стабильность измерений:Отклонение линейности составляет менее ± 0, 25 % (BFSL), повторяемость менее ± 0, 05 %, а долгосрочная стабильность < ± 0, 1 % за 6 месяцев. Эти параметры гарантируют высокую точность и надежность данных на протяжении длительного срока службы.

Преимущества:

Высокая точность:Низкая погрешность линейности и высокая повторяемость обеспечивают точные и стабильные показания давления, что критически важно для контроля процессов.
Устойчивость к внешним воздействиям:Конструкция из нержавеющей стали и высокий класс защиты обеспечивают работоспособность датчика в агрессивных средах и при значительных механических нагрузках.
Простота интеграции:Стандартизированный аналоговый выход и удобный разъем AMP позволяют легко интегрировать датчик в существующие системы управления.

Характеристики Датчик давления IFM PU-100-SEG14-B-DVG/AM PU5602

Основные характеристики

MTTF[лет]	640
Аналоговый выход	0...10 В
Артикул	PU5602
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	62
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 21.8 / L = 72
Герметизация технологических соединений	HNBR (DIN EN ISO 1179-2)
Диапазон измерения	0...100 bar0...1450 psi0...10 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PU-100-SEG14-B-DVG/AM
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	1000 bar14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	250 бар 3625 фунтов на кв. дюйм 25 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Потребляемый ток [мА]	<, 12
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	16...32 DC
Связь	Разъём: 1 x AMP-Superseal, Максимальная длина кабеля: 30 м
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует требованиям UN ECE R10, ред. 5 (соответствует требованиям E1), ISO 11452-2100 В/м, DIN EN 61326-1
