Датчик давления IFM PU-250-SEG14-B-DVG/AM PU5601

Код товара: 190193

IFM Производитель

17 739 ₽

Быстрый заказ

Характеристики

Код производителяPU5601

АртикулPU5601

Код производителяPU-250-SEG14-B-DVG/AM

Все характеристики

IFM PU5601 дополнительные характеристики

Описание

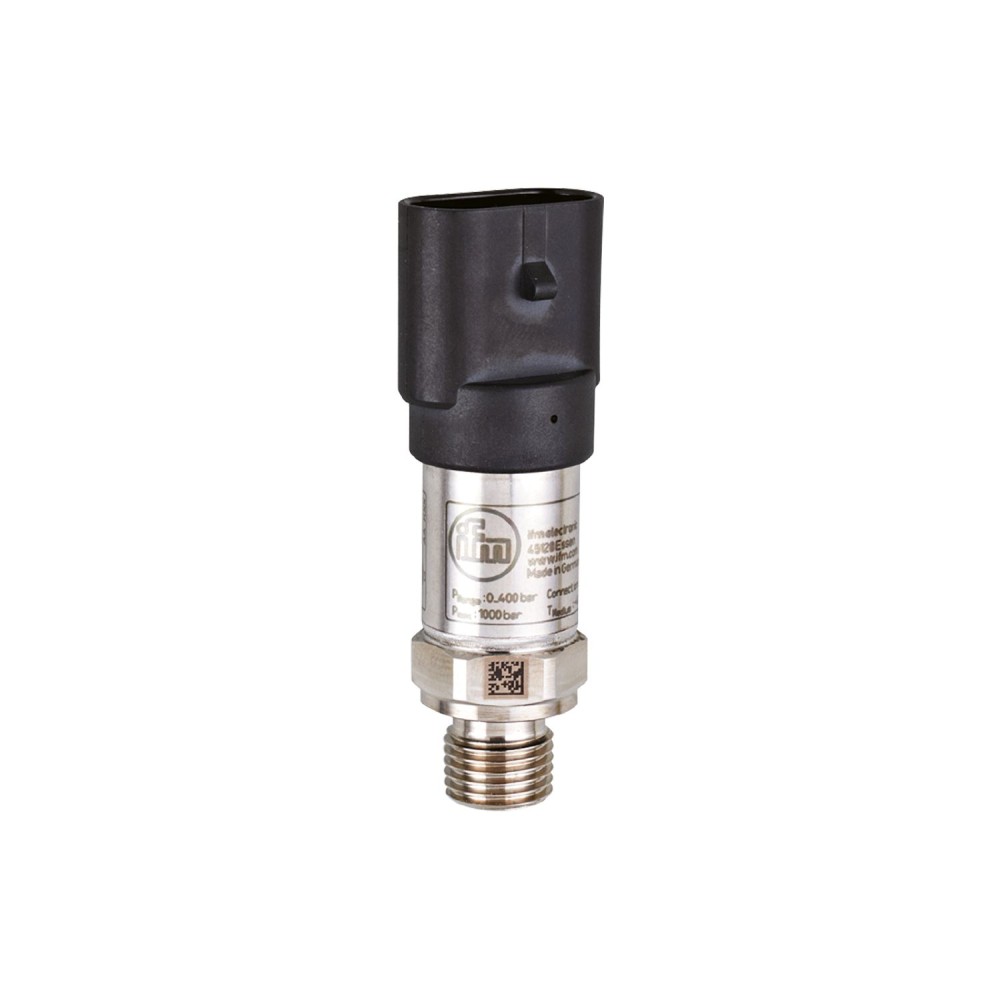

Датчик давления IFM PU-250-SEG14-B-DVG/AM (PU5601)

Датчик давления IFM PU-250-SEG14-B-DVG/AM с артикулом PU5601 предназначен для точного и надежного измерения давления в системах мобильной техники и промышленных установках. Модель обеспечивает стабильную работу в сложных условиях эксплуатации благодаря прочной конструкции и высоким техническим характеристикам.

Ключевые технические характеристики

Диапазон измерения:Датчик обеспечивает измерение относительного давления в диапазоне от 0 до 250 бар (0…25 МПа). Этот широкий диапазон позволяет применять его в различных гидравлических и пневматических системах с высокими рабочими давлениями.
Выходной сигнал:Устройство оснащено аналоговым выходом 0…10 В, что обеспечивает простую интеграцию в большинство существующих систем управления и мониторинга.
Степень защиты:Соответствие стандартам IP 67 и IP 69K гарантирует высокую степень защиты от проникновения пыли, влаги и воды при высоком давлении, что критически важно для работы в условиях мойки под давлением и эксплуатации на открытом воздухе или в запыленных помещениях.
Материалы корпуса и смачиваемых частей:Корпус и смачиваемые части выполнены из высококачественной нержавеющей стали (630/1. 4542/17-4 PH и 316L/1. 4404), а также PPS, что обеспечивает устойчивость к агрессивным средам и механическим воздействиям.
Долгосрочная стабильность и точность:Датчик характеризуется повторяемостью менее ± 0, 05 % от диапазона и низкой погрешностью линейности менее ± 0, 25 % (BFSL), что обеспечивает стабильность измерений на протяжении длительного времени эксплуатации.

Преимущества

Высокая надежность в экстремальных условиях:Прочный корпус из нержавеющей стали и степень защиты IP 69K обеспечивают устойчивость к ударам, вибрации и воздействию агрессивных сред, что делает датчик пригодным для мобильных машин и тяжелых промышленных применений.
Точность и стабильность измерений:Благодаря высокой повторяемости и низкой погрешности линейности, датчик гарантирует точные и стабильные показания давления, минимизируя необходимость в частой калибровке.
Простота интеграции:Стандартный аналоговый выход 0…10 В и разъем AMP упрощают подключение и интеграцию датчика в существующие системы управления.

Характеристики Датчик давления IFM PU-250-SEG14-B-DVG/AM PU5601

Основные характеристики

MTTF[лет]	640
Аналоговый выход	0...10 В
Артикул	PU5601
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	63.5
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 21.8 / L = 72
Герметизация технологических соединений	HNBR (DIN EN ISO 1179-2)
Диапазон измерения	0...250 bar0...3625 psi0...25 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PU-250-SEG14-B-DVG/AM
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	1200 bar17400 psi120 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	625 bar9060 psi62.5 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Потребляемый ток [мА]	<, 12
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	16...32 DC
Связь	Разъём: 1 x AMP-Superseal, Максимальная длина кабеля: 30 м
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует требованиям UN ECE R10, ред. 5 (соответствует требованиям E1), ISO 11452-2100 В/м, DIN EN 61326-1
