Датчик давления IFM PT-025-SBG14-B-DVG/US/ /W PT9553

Код товара: 190168

IFM Производитель

20 128 ₽

Быстрый заказ

Характеристики

Код производителяPT9553

АртикулPT9553

Код производителяPT-025-SBG14-B-DVG/US/ /W

Все характеристики

IFM PT9553 дополнительные характеристики

Описание

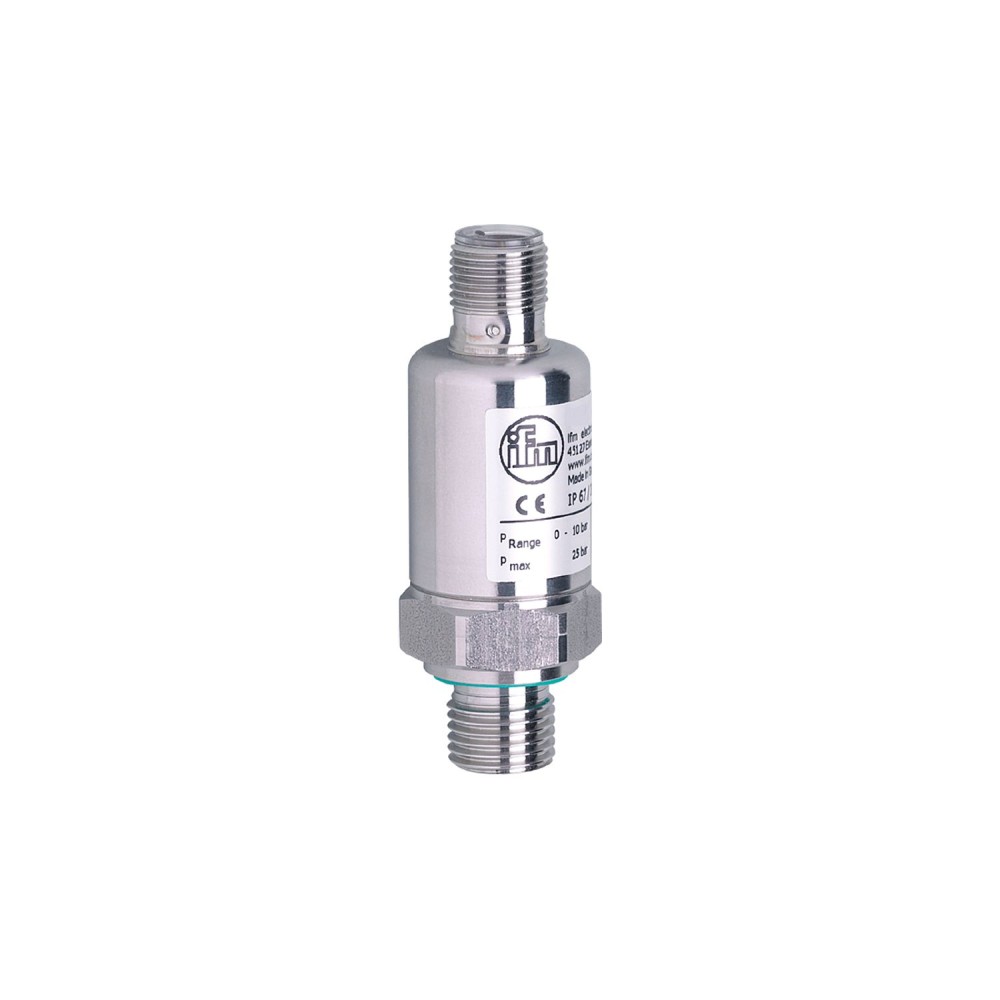

Датчик давления IFM PT-025-SBG14-B-DVG/US/ /W (PT9553)

Датчик давления IFM PT-025-SBG14-B-DVG/US/ /W, артикул PT9553, разработан для точного и надежного измерения относительного давления в системах мобильных машин. Устройство обеспечивает стабильную работу в сложных эксплуатационных условиях благодаря прочной конструкции и высоким техническим характеристикам.

Ключевые технические характеристики

Диапазон измерения:Датчик обеспечивает измерение давления в диапазоне от 0 до 25 бар (0... 363 psi, 0... 2. 5 МПа). Это позволяет применять его в системах, где требуется контроль давления в указанных пределах.
Выходной сигнал:Устройство формирует аналоговый выходной сигнал 0... 10 В. Данный тип сигнала обеспечивает простую интеграцию датчика в большинство промышленных систем управления и мониторинга.
Устойчивость к ударам и вибрации:Датчик соответствует стандартам DIN IEC 68-2-27 (50 g) для ударопрочности и DIN IEC 68-2-6 (20 g, 10... 2000 Гц) для виброустойчивости. Это гарантирует сохранение работоспособности и точности измерений в условиях высоких механических нагрузок, характерных для мобильной техники.
Материалы конструкции:Корпус и смачиваемые части выполнены из нержавеющей стали (316L/1. 4404). Использование данного материала обеспечивает высокую коррозионную стойкость и долговечность датчика при контакте с различными средами.
Степень защиты:Датчик обладает классами защиты IP 67 и IP 69K. Это означает полную защиту от пыли, временного погружения в воду и защиту от проникновения воды при высокотемпературной мойке под высоким давлением, что критически важно для эксплуатации в жестких условиях.

Преимущества

Надежность в тяжелых условиях:Высокая устойчивость к ударам и вибрации, а также степень защиты IP 67/IP 69K, позволяют использовать датчик в агрессивных средах и на мобильной технике без потери функциональности.
Долговечность:Срок службы датчика составляет более 50 миллионов циклов изменения давления, что обеспечивает длительную и бесперебойную эксплуатацию.
Точность измерений:Отличная повторяемость (менее ±0, 1 % от диапазона) и низкая погрешность линейности (менее ±0, 25 % от диапазона) гарантируют высокую точность и стабильность показаний на протяжении всего срока службы.

Характеристики Датчик давления IFM PT-025-SBG14-B-DVG/US/ /W PT9553

Основные характеристики

MTTF[лет]	1069
Аналоговый выход	0...10 В
Артикул	PT9553
Вес	82
Время реакции на импульс аналогового выхода [мс]	8
Выходной сигнал	аналоговый сигнал
Габариты	Ø 22 / L = 65.1
Диапазон измерения	0...25 bar0...363 psi0...2.5 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (-25...90 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от обратной полярности	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PT-025-SBG14-B-DVG/US/ /W
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Материалы	нержавеющая сталь (316L/1.4404), ПА
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), FKM
Мин. разрывное давление	600 бар7253 фунта на квадратный дюйм60 МПа
Мин. сопротивление изоляции [МОм]	100, (80 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	50 миллионов
Номинальное давление	60 бар870 фунтов на кв. дюйм6 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (-25...90 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 1,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона)
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Потребляемый ток [мА]	<, 6
Рабочее напряжение[В]	16...36 DC
Связь	Разъем: 1 x M12, кодировка: A
Средняя температура[°C]	-25...90, (on request: -40...100 °C)
Температура окружающей среды[°C]	-25...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба
Тип давления	относительное давление
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADПомехоустойчивость в соответствии с автомобильной директивой 1995/54/EC, 2004/104 EC, 2005/83/ECISO 11452-2100 В/мISO 11452-4100 мА / уровень серьезности 4ISO 7637-2Уровень серьезности 4Излучение помехCISPR 25EN 61000-6-1EN 61000-6-4
