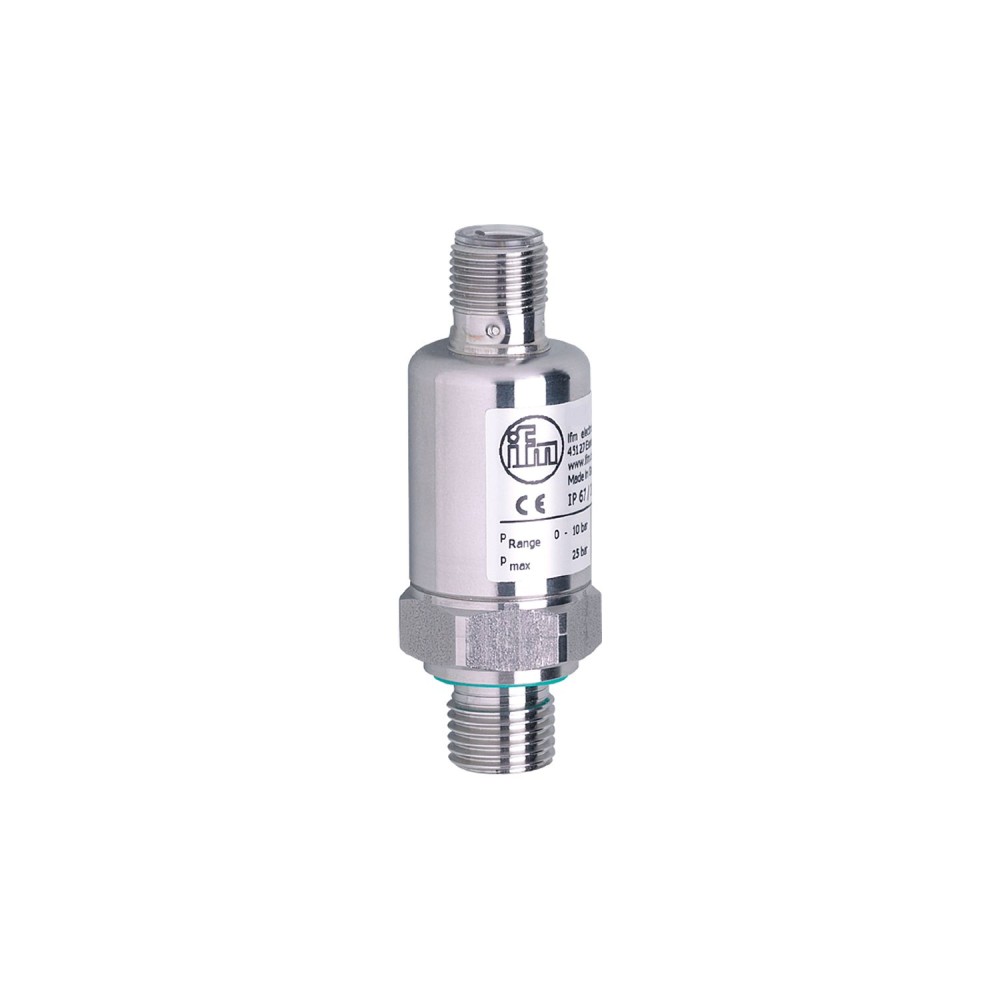

Датчик давления IFM PT-100-SBG14-B-DVG/US/ /W PT9552

Код товара: 190167

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPT9552

Код производителяPT-100-SBG14-B-DVG/US/ /W

Все характеристики

IFM PT9552 дополнительные характеристики

Описание

Для надежного определения давления в системе мобильных машин. Высокая устойчивость к ударам и вибрации. Отличная повторяемость и низкая погрешность линейности. Срок службы более 50 миллионов циклов изменения давления. Компактный и прочный корпус из нержавеющей стали для использования в условиях ограниченного пространства.

Характеристики Датчик давления IFM PT-100-SBG14-B-DVG/US/ /W PT9552

Основные характеристики

MTTF[лет]	1069
Аналоговый выход напряжения[В]	0...10
Артикул	PT9552
Вес[г]	82.5
Время реакции на импульс аналогового выхода [мс]	8
Выходной сигнал	аналоговый сигнал
Диапазон измерения	0...100 bar0...1450 psi0...10 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (-25...90 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Жилье	цилиндрический
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от обратной полярности	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PT-100-SBG14-B-DVG/US/ /W
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Материалы	нержавеющая сталь (316L/1.4404), ПА
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), FKM
Мин. разрывное давление	1000 bar14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (80 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	50 миллионов
Номинальное давление	200 бар 2900 фунтов на кв. дюйм 20 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (-25...90 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 1,0, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона)
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Потребляемый ток [мА]	<, 6
Приложение	для мобильных приложений
Рабочее напряжение[В]	16...36 DC
Размеры[мм]	Ø 22 / L = 65.1
Связь	Разъем: 1 x M12, кодировка: A
СМИ	жидкости и газы
Средняя температура[°C]	-25...90, (on request: -40...100 °C)
Температура окружающей среды[°C]	-25...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба
Тип давления	относительное давление
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADПомехоустойчивость в соответствии с автомобильной директивой 1995/54/EC, 2004/104 EC, 2005/83/ECISO 11452-2100 В/мISO 11452-4100 мА / уровень серьезности 4ISO 7637-2Уровень серьезности 4Излучение помехCISPR 25EN 61000-6-1EN 61000-6-4
