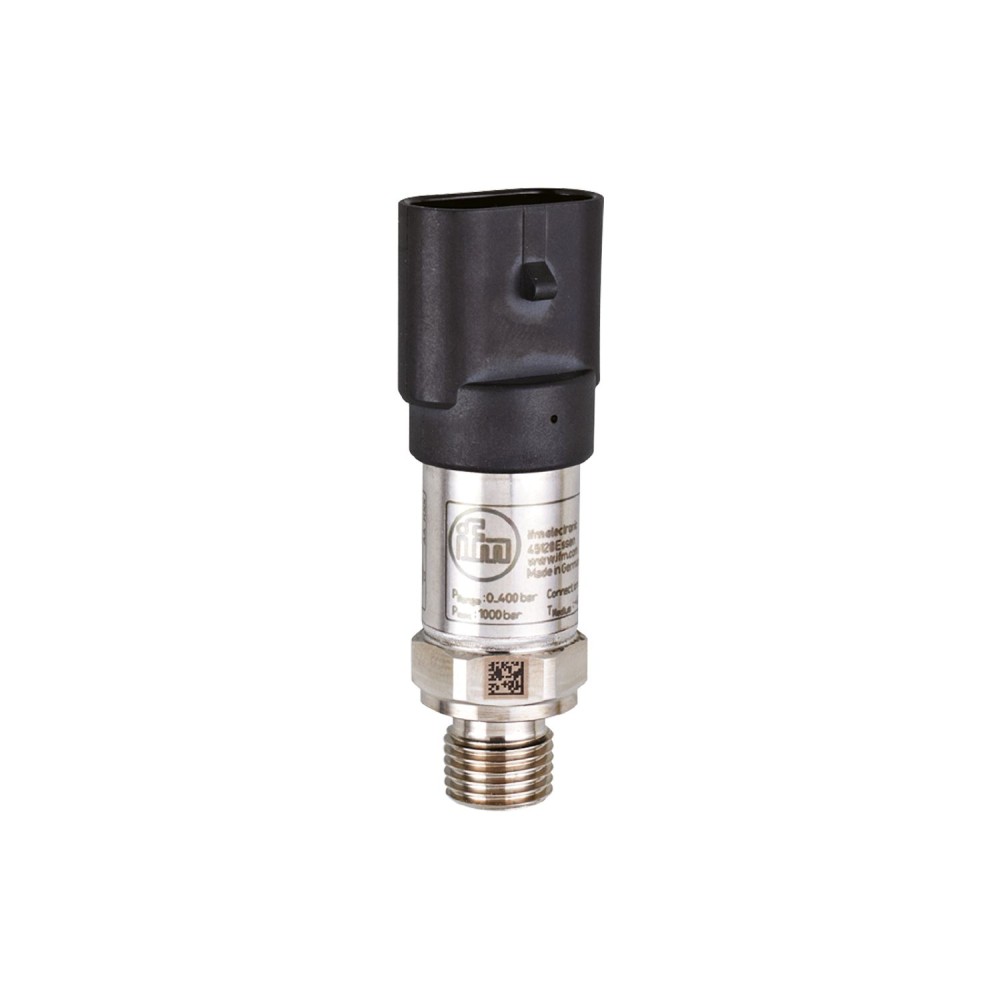

Датчик давления IFM PT-600-SEG14-A-ZVG/AM PT5660

Код товара: 190159

IFM Производитель

18 252 ₽

Быстрый заказ

Характеристики

Код производителяPT5660

АртикулPT5660

Код производителяPT-600-SEG14-A-ZVG/AM

Все характеристики

IFM PT5660 дополнительные характеристики

Описание

Датчик давления IFM PT-600-SEG14-A-ZVG/AM (PT5660) представляет собой специализированное устройство для точного и надежного определения давления в системах мобильной техники.

Ключевые характеристики

Диапазон измерения:Датчик предназначен для работы в диапазоне от 0 до 600 бар (0... 8700 psi, 0... 60 MPa). Этот широкий диапазон позволяет применять его в различных высоконагруженных гидравлических и пневматических системах мобильного оборудования.

Выходной сигнал:Устройство формирует стандартный аналоговый выходной сигнал 4... 20 мА. Такой тип сигнала обеспечивает универсальную совместимость с большинством промышленных систем управления и мониторинга.

Защита и устойчивость к внешним воздействиям:Датчик обладает высокой степенью защиты IP 67 и IP 69К, что гарантирует его работоспособность в условиях запыленности, воздействия влаги и высокотемпературной мойки. Высокая ударопрочность 500 g (1 ms) по DIN EN 60068-2-27 и вибростойкость 20 g (10... 2000 Hz) по DIN EN 60068-2-6 обеспечивают надежную работу в тяжелых эксплуатационных условиях мобильной техники.

Точность и долговременная стабильность:Показатели повторяемости менее ± 0, 05 % диапазона и долгосрочной стабильности менее ± 0, 1 % диапазона (за 6 месяцев) обеспечивают высокую точность и достоверность измерительных данных на протяжении длительного периода эксплуатации.

Материалы конструкции:Смачиваемые части датчика выполнены из нержавеющей стали (630/1. 4542/17-4 PH). Этот материал обеспечивает высокую коррозионную стойкость и механическую прочность, что важно для совместимости с различными рабочими средами и обеспечения долговечности.

Преимущества

Надежность в тяжелых условиях:Прочный корпус из нержавеющей стали в сочетании с высокой степенью защиты IP 67/IP 69К и устойчивостью к ударам и вибрациям обеспечивает стабильную работу в агрессивных условиях эксплуатации мобильной техники.
Высокая точность и стабильность:Долговременная стабильность, низкая погрешность линейности и высокая повторяемость гарантируют получение достоверных измерительных данных на протяжении всего срока службы датчика.
Простота интеграции:Компактные размеры корпуса и стандартный разъем AMP способствуют быстрой и простой установке, а также легкому подключению датчика к бортовым системам.

Характеристики Датчик давления IFM PT-600-SEG14-A-ZVG/AM PT5660

Основные характеристики

MTTF[лет]	700
Аналоговый выход	4...20 мА
Артикул	PT5660
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	64
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 21.8 / L = 72
Герметизация технологических соединений	HNBR (DIN EN ISO 1179-2)
Диапазон измерения	0...600 bar0...8700 psi0...60 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Модуль А, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PT-600-SEG14-A-ZVG/AM
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	(Ub - 8 V) / 21,5 mA, @8V = 0 Ω, @12V max. 200 Ω, @24V max. 750 Ω
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	2500 bar36255 psi250 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	30...50, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	1500 bar21755 psi150 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8...32 DC
Связь	Разъем: 1 x AMP-Superseal
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует требованиям UN ECE R10, ред. 5 (соответствует требованиям E1), ISO 11452-2100 В/м, DIN EN 61326-1
