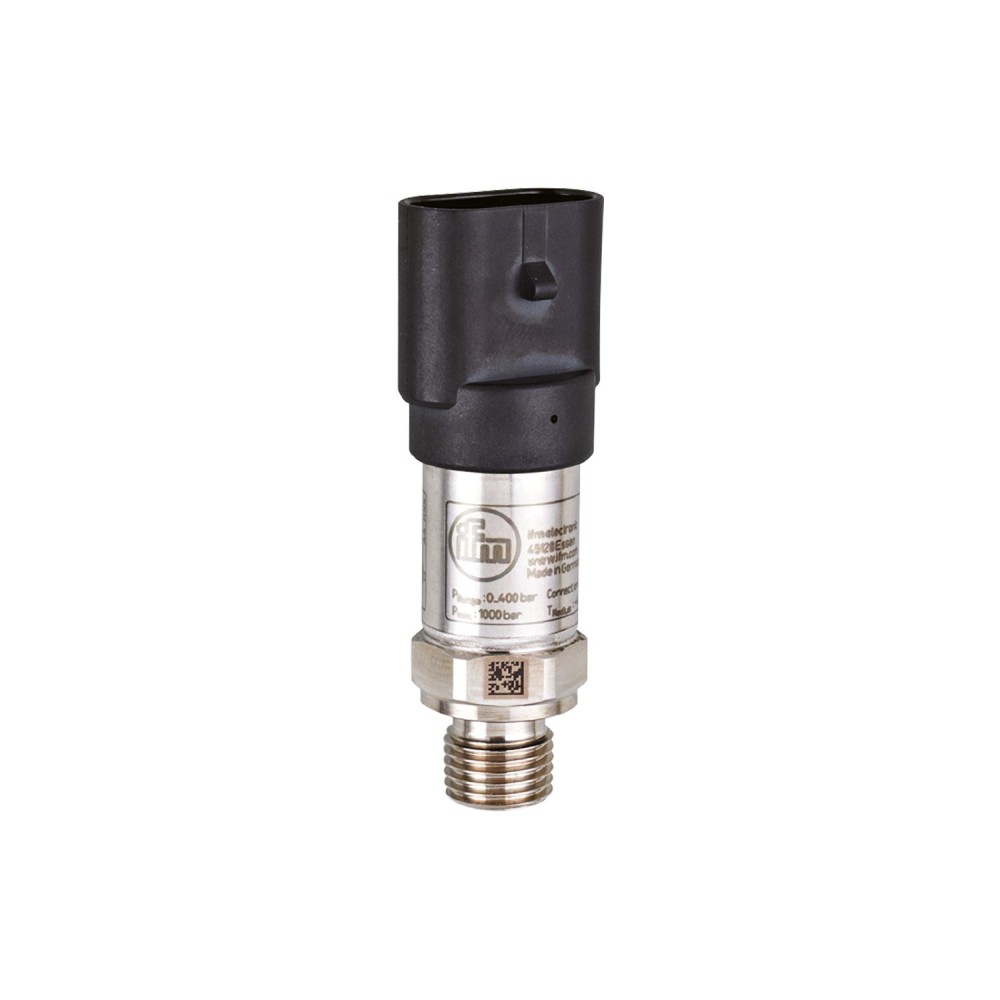

Датчик давления IFM PT-010-SEG14-A-ZVG/AM PT5604

Код товара: 190157

IFM Производитель

17 738 ₽

Быстрый заказ

Характеристики

Код производителяPT5604

АртикулPT5604

Код производителяPT-010-SEG14-A-ZVG/AM

Все характеристики

IFM PT5604 дополнительные характеристики

Описание

Датчик давления IFM PT-010-SEG14-A-ZVG/AM (артикул PT5604) предназначен для точного и надежного измерения относительного давления в различных промышленных приложениях, включая мобильную технику. Устройство обеспечивает стабильную работу в сложных условиях эксплуатации благодаря прочной конструкции и высоким техническим характеристикам.

Основные технические характеристики

Диапазон измерения:Датчик обеспечивает измерение давления в диапазоне от 0 до 10 бар (что эквивалентно 0 до 1 МПа). Этот диапазон является стандартным для широкого спектра гидравлических и пневматических систем.
Аналоговый выход:Для передачи измеренных значений используется стандартный аналоговый выходной сигнал 4... 20 мА. Это обеспечивает совместимость датчика с большинством промышленных систем управления и контроллеров.
Степень защиты:Устройство обладает классами защиты IP 67 и IP 69K. Класс IP 67 гарантирует полную защиту от пыли и возможность кратковременного погружения в воду, а IP 69K обеспечивает защиту от струй воды высокого давления и температуры, что критично для применений, требующих частой мойки.
Материалы конструкции:Корпус и смачиваемые части выполнены из нержавеющей стали (630/1. 4542/17-4 PH и 316L/1. 4404) и PPS. Выбор таких материалов обеспечивает высокую коррозионную стойкость и механическую прочность, позволяя использовать датчик с различными средами.

Преимущества

Высокая устойчивость к внешним воздействиям: степень защиты IP 67 и IP 69K в сочетании с прочным корпусом из нержавеющей стали обеспечивает надежную работу в агрессивных промышленных и мобильных условиях, включая воздействие влаги, пыли, вибраций и ударов.
Точность и долговременная стабильность: низкое отклонение линейности (менее ± 0, 25 % от диапазона BFSL) и высокая повторяемость (менее ± 0, 05 % от диапазона) гарантируют точность измерений. Долгосрочная стабильность менее ± 0, 1 % от диапазона за 6 месяцев минимизирует необходимость в частой калибровке, снижая эксплуатационные расходы.
Универсальность подключения: наличие стандартного аналогового выхода 4... 20 мА и технологического соединения G 1/4 наружная резьба (DIN EN ISO 1179-2) упрощает интеграцию датчика в существующие системы.

Характеристики Датчик давления IFM PT-010-SEG14-A-ZVG/AM PT5604

Основные характеристики

MTTF[лет]	700
Аналоговый выход	4...20 мА
Артикул	PT5604
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	63
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 21.8 / L = 72
Герметизация технологических соединений	HNBR (DIN EN ISO 1179-2)
Диапазон измерения	0...10 bar0...145 psi0...1000 kPa0...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PT-010-SEG14-A-ZVG/AM
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	(Ub - 8 V) / 21,5 mA, @8V = 0 Ω, @12V max. 200 Ω, @24V max. 750 Ω
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	300 бар 4350 фунтов на кв. дюйм 30 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	25 бар 360 фунтов на кв. дюйм 2,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8...32 DC
Связь	Разъем: 1 x AMP-Superseal
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует требованиям UN ECE R10, ред. 5 (соответствует требованиям E1), ISO 11452-2100 В/м, DIN EN 61326-1
