Датчик давления IFM PT-025-SEG14-A-ZVG/AM PT5603

Код товара: 190156

IFM Производитель

17 738 ₽

Быстрый заказ

Характеристики

Код производителяPT5603

АртикулPT5603

Код производителяPT-025-SEG14-A-ZVG/AM

Все характеристики

IFM PT5603 дополнительные характеристики

Описание

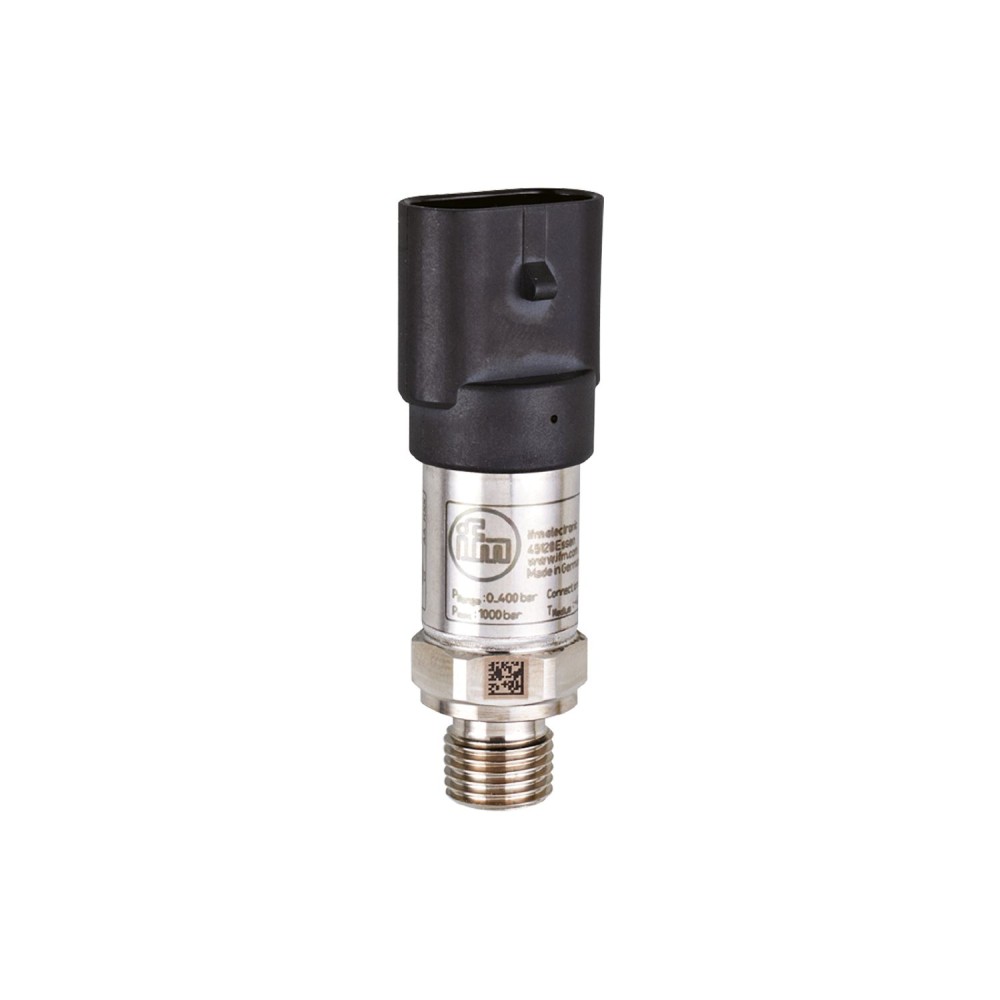

Датчик давления IFM PT-025-SEG14-A-ZVG/AM (PT5603)

Датчик давления IFM PT-025-SEG14-A-ZVG/AM (PT5603) предназначен для точного и надежного измерения давления в системах мобильной техники и промышленных гидравлических/пневматических системах. Устройство отличается прочной конструкцией и высокой стабильностью характеристик в сложных условиях эксплуатации.

Ключевые характеристики

Диапазон измерения:Датчик обеспечивает измерение давления в диапазоне от 0 до 25 бар (0... 360 psi, 0... 2, 5 МПа). Этот диапазон позволяет использовать его в большинстве стандартных промышленных и мобильных гидравлических систем.
Тип выходного сигнала:Аналоговый выходной сигнал 4... 20 мА обеспечивает высокую помехоустойчивость и возможность передачи данных на значительные расстояния. Это соответствует промышленным стандартам и упрощает интеграцию в существующие системы управления.
Точность и стабильность измерений:Модель PT5603 характеризуется отклонением линейности менее ± 0, 25 % (BFSL), повторяемостью менее ± 0, 05 % и долгосрочной стабильностью менее ± 0, 1 % за 6 месяцев. Эти параметры гарантируют высокую точность и надежность показаний в течение длительного периода эксплуатации.
Надежность и условия эксплуатации:Датчик имеет высокую степень защиты IP 67 и IP 69K, что обеспечивает устойчивость к пыли, влаге и высоким давлениям воды при очистке. Корпус из нержавеющей стали (630/1. 4542/17-4 PH) и высокая ударопрочность (500 g) и вибростойкость (20 g при 10... 2000 Hz) обеспечивают долговечность в агрессивных условиях и на мобильной технике. Диапазон температуры измеряемой среды от -40 до 125 °C расширяет возможности применения.

Преимущества

Высокая надежность в сложных условиях:Благодаря прочному корпусу из нержавеющей стали, высоким показателям ударопрочности и вибростойкости, а также классам защиты IP 67/IP 69K, датчик стабильно функционирует в тяжелых условиях эксплуатации, характерных для мобильной техники.
Точность и долговременная стабильность:Отличные показатели линейности, повторяемости и долгосрочной стабильности обеспечивают высокую точность измерений и минимизируют потребность в частой калибровке, что снижает эксплуатационные расходы.
Простота интеграции:Стандартизированное резьбовое соединение G 1/4 и разъем AMP-Superseal облегчают монтаж и быстрое электрическое подключение к бортовым системам, сокращая время установки.

Характеристики Датчик давления IFM PT-025-SEG14-A-ZVG/AM PT5603

Основные характеристики

MTTF[лет]	700
Аналоговый выход	4...20 мА
Артикул	PT5603
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	63
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 21.8 / L = 72
Герметизация технологических соединений	HNBR (DIN EN ISO 1179-2)
Диапазон измерения	0...25 bar0...360 psi0...2.5 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,3 (-40...0 °C), <, ± 0,2 (80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PT-025-SEG14-A-ZVG/AM
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	(Ub - 8 V) / 21,5 mA, @8V = 0 Ω, @12V max. 200 Ω, @24V max. 750 Ω
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	600 бар8700 фунтов на кв. дюйм60 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	65 бар 940 фунтов на кв. дюйм 6,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8...32 DC
Связь	Разъем: 1 x AMP-Superseal
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует требованиям UN ECE R10, ред. 5 (соответствует требованиям E1), ISO 11452-2100 В/м, DIN EN 61326-1
