Датчик давления IFM PT-250-SEG14-A-ZVG/AM PT5601

Код товара: 190154

IFM Производитель

17 739 ₽

Быстрый заказ

Характеристики

Код производителяPT5601

АртикулPT5601

Код производителяPT-250-SEG14-A-ZVG/AM

Все характеристики

IFM PT5601 дополнительные характеристики

Описание

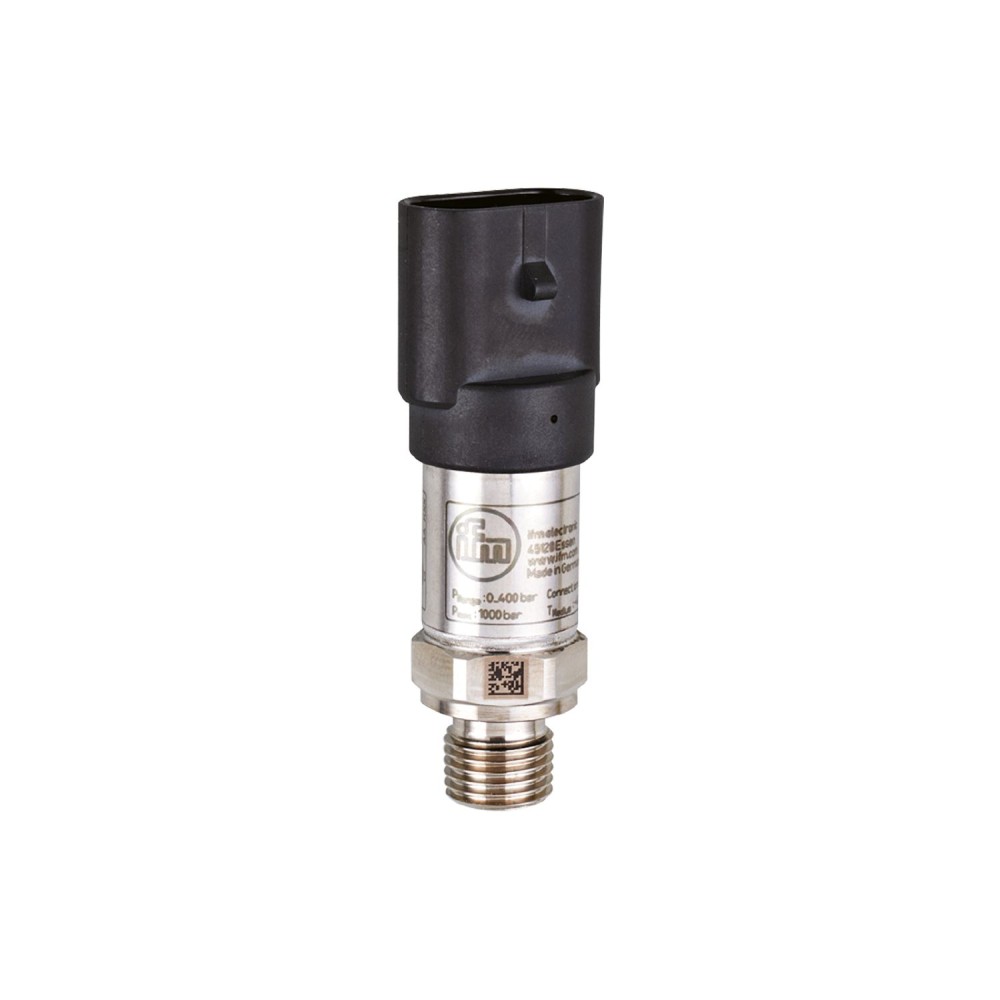

Датчик давления IFM PT-250-SEG14-A-ZVG/AM PT5601

Датчик давления IFM PT5601 (PT-250-SEG14-A-ZVG/AM) предназначен для точного и надежного измерения системного давления, в частности, в системах мобильной техники. Устройство разработано для эксплуатации в условиях, требующих высокой механической прочности и устойчивости к внешним воздействиям.

Ключевые характеристики

Диапазон измерения:Датчик обеспечивает измерение давления в диапазоне от 0 до 250 бар (0... 3625 psi, 0... 25 MPa). Это позволяет применять его в широком спектре гидравлических и пневматических систем с различными рабочими давлениями.

Выходной сигнал:Устройство оснащено аналоговым выходом 4... 20 мА. Данный стандартный токовый выход обеспечивает совместимость с большинством промышленных систем управления и сбора данных, минимизируя влияние помех на передачу сигнала.

Степень защиты:Соответствие стандартам IP 67 и IP 69К гарантирует защиту от пыли, временного погружения в воду и высокотемпературной струи воды под высоким давлением. Это критически важно для применения в тяжелых условиях эксплуатации, включая мобильную технику и агрессивные производственные среды.

Материалы смачиваемых частей:Смачиваемые части датчика выполнены из нержавеющей стали (630/1. 4542/17-4 PH). Использование данного материала обеспечивает высокую коррозионную стойкость и химическую совместимость с широким спектром измеряемых сред, включая жидкости и газы.

Ударопрочность и вибростойкость:Датчик соответствует требованиям DIN EN 60068-2-27 (500 g при 1 мс) для ударопрочности и DIN EN 60068-2-6 (20 g при 10... 2000 Гц) для вибростойкости. Эти параметры подтверждают высокую надежность и долговечность устройства при работе в условиях значительных механических нагрузок и вибраций, характерных для мобильных машин.

Преимущества

Надежность в жестких условиях:Высокие показатели ударопрочности, вибростойкости и степени защиты IP 67/IP 69K обеспечивают стабильную работу датчика в экстремальных условиях эксплуатации, таких как мобильная техника и промышленные объекты с повышенными требованиями к прочности.
Точность и стабильность измерений:Долговременная стабильность (менее ± 0, 1% диапазона за 6 месяцев) и низкая погрешность линейности (менее ± 0, 25% BFSL) гарантируют высокую точность и повторяемость показаний на протяжении всего срока службы.
Широкий диапазон применения:Благодаря широкому диапазону измерения давления и использованию коррозионностойких материалов для смачиваемых частей, датчик подходит для мониторинга различных жидких и газообразных сред в разнообразных промышленных и мобильных приложениях.

Характеристики Датчик давления IFM PT-250-SEG14-A-ZVG/AM PT5601

Основные характеристики

MTTF[лет]	700
Аналоговый выход	4...20 мА
Артикул	PT5601
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	63.5
Время задержки включения [с]	<, 0.1
Время реакции на импульс аналогового выхода [мс]	2
Выходной сигнал	аналоговый сигнал
Габариты	Ø 21.8 / L = 72
Герметизация технологических соединений	HNBR (DIN EN ISO 1179-2)
Диапазон измерения	0...250 bar0...3625 psi0...25 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PT-250-SEG14-A-ZVG/AM
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	(Ub - 8 V) / 21,5 mA, @8V = 0 Ω, @12V max. 200 Ω, @24V max. 750 Ω
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PPS
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. разрывное давление	1200 bar17400 psi120 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	(Ub - 24 V) / 20 mA
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	625 bar9060 psi62.5 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1 (0...80 °C), <, ± 0,2 (-40...0 °C / 80...125 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,2
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,8, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона, нелинейность, гистерезис)
Повторяемость [% диапазона]	&, lt, ± 0,05, (при колебаниях температуры &, lt, 10 К)
Примечание по номинальному давлению	статический
Рабочее напряжение[В]	8...32 DC
Связь	Разъем: 1 x AMP-Superseal
Средняя температура[°C]	-40...125
Температура окружающей среды[°C]	-40...100
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2)
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-27500 g (1 ms)
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
ЭМС	Соответствует требованиям UN ECE R10, ред. 5 (соответствует требованиям E1), ISO 11452-2100 В/м, DIN EN 61326-1
