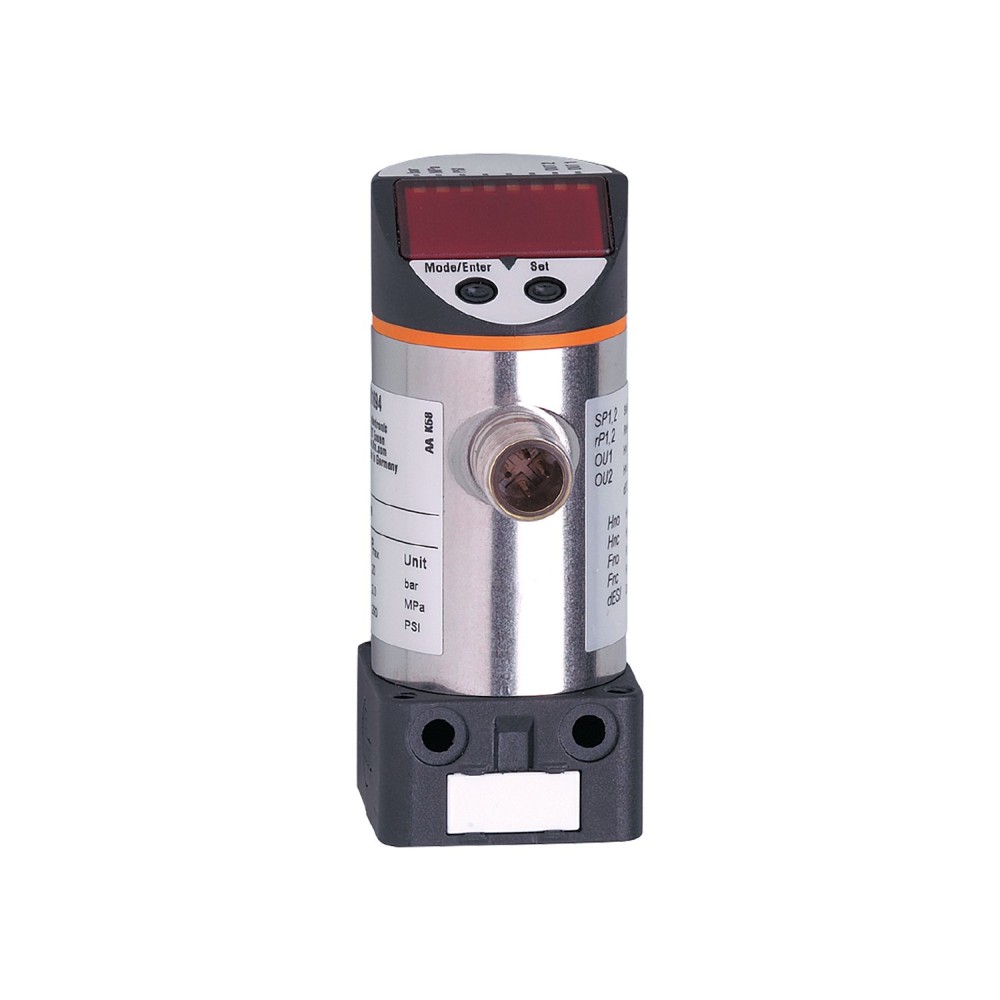

Датчик давления с дисплеем IFM PN-010-RBR18-QFRKG/US/ /V PN7834

Код товара: 190099

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPN7834

Код производителяPN-010-RBR18-QFRKG/US/ /V

Все характеристики

IFM PN7834 дополнительные характеристики

Описание

Два коммутационных выхода, один из которых может быть настроен как диагностический выход, для использования в пневматических системах, четко видимый 4-разрядный светодиодный дисплей, измерение дифференциального давления без необходимости подключения второго датчика давления, возможность выбора единиц измерения давления в зависимости от страны

Характеристики Датчик давления с дисплеем IFM PN-010-RBR18-QFRKG/US/ /V PN7834

Основные характеристики

MTTF[лет]	284
Аксессуары (опционально)	Монтажный комплект для DIN-рейки: TH 35-7,5 / EN60715, E37340. Адаптер: R1/8 - R1/8, E37350. Удлинитель резьбы: 1/8 дюйма. E30075. Вставной фитинг для подключения воздуха для трубки: Ø 6 мм, E30076. Вставной фитинг для подключения воздуха для трубки: Ø 8 мм, E3007.7
Артикул	PN7834
В шагах от	0.05 bar1 psi0.005 MPa
Вес[г]	173.5
Время задержки включения [с]	0.3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	сигнал переключения
Диапазон измерения	-1...10 bar-14.5...145 psi-0.1...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2, (0...60 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Жилье	цилиндрический
Заводские настройки	SP1 = 2.50 barrP1 = 2.30 barSP2 = 7.50 barrP2 = 7.30 bar
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перенапряжения	yes, (<, 40 V)
Интегрированный сторожевой таймер	да
Класс защиты	III
Код производителя	PN-010-RBR18-QFRKG/US/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (304/1.4301), ПФС, ПК, ПБТ, ПЭИ, ФКМ
Материалы (смачиваемые части)	нержавеющая сталь (304CU/1.4567), латунь, FKM, PPS, кремний (с покрытием)
Мин. разрывное давление	30 бар 435 фунтов на кв. дюйм 3 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	50 миллионов
Номинальное давление	20 бар 290 фунтов на кв. дюйм2 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (0...60 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,25
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленый, статус переключения, 2 светодиода, желтый, функциональный дисплей, алфавитно-цифровой дисплей, 4-разрядный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, диагностическая функция, логика переключения, задержка включения/выключения, демпфирование, дисплей
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 50
Приложение	для промышленного применения
Программируемое время задержки dS, dr[s]	0, 0,2...50
Рабочее напряжение[В]	18...36 постоянного тока, (два SELV/PELV)
Размеры[мм]	Ø 34 / L = 86.6
СМИ	сжатый воздух
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	0...60
Температура окружающей среды[°C]	-25...85
Температура хранения[°C]	-25...85
Технологическое соединение	резьбовое соединение G 1/8 внутренняя резьба
Тип давления	относительное давление, вакуум, дифференциальное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-0.95...9.95 bar-14...144 psi-0.095...0.995 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Условно подходит для	другие медиа по запросу
Уставка SP	-0.9...10 bar-13...145 psi-0.09...1 MPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
