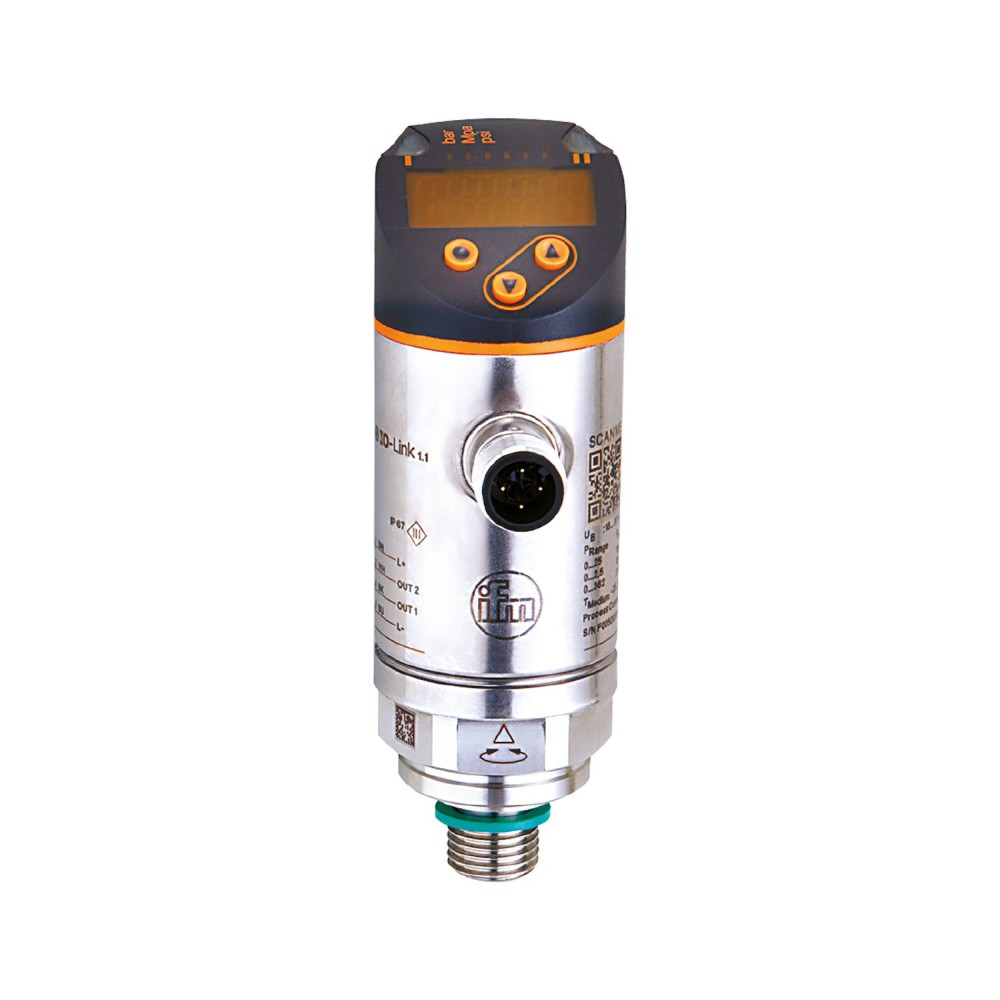

Датчик давления с дисплеем IFM PN-025-REG14-QFRKG/US/ /V PN7593

Код товара: 190091

IFM Производитель

48 628 ₽

Быстрый заказ

Характеристики

Код производителяPN7593

АртикулPN7593

Код производителяPN-025-REG14-QFRKG/US/ /V

Все характеристики

IFM PN7593 дополнительные характеристики

Описание

Датчик давления IFM PN-025-REG14-QFRKG/US/ /V (артикул PN7593) предназначен для точного измерения относительного давления в промышленных системах. Устройство обеспечивает надежный контроль и мониторинг параметров жидких и газообразных сред, что критически важно для автоматизации технологических процессов.

Ключевые характеристики и преимущества

Диапазон измерения и тип давления

Датчик осуществляет измерение относительного давления в диапазоне от 0 до 25 бар (0 до 2, 5 МПа). Это обеспечивает универсальность применения в различных промышленных задачах, где требуется контроль давления в широком диапазоне значений.

Интерфейс связи и выходные сигналы

Модель оснащена двумя программируемыми коммутационными выходами с электрическим исполнением PNP/NPN, один из которых поддерживает интерфейс IO-Link. Наличие IO-Link упрощает интеграцию датчика в современные системы автоматизации, обеспечивая передачу данных процесса, а также возможность дистанционной параметризации и диагностики.

Точность и долговременная стабильность

Отклонение характеристик датчика составляет менее ± 0, 25% от диапазона (BFSL), а долговременная стабильность не превышает ± 0, 05% от диапазона за 6 месяцев. Эти параметры гарантируют высокую точность измерений и надежность показаний на протяжении длительного периода эксплуатации, что снижает потребность в частой калибровке.

Степень защиты и материалы

Устройство обладает высокой степенью защиты IP 65 и IP 67, что обеспечивает его работоспособность в условиях повышенной влажности и запыленности. Смачиваемые части выполнены из нержавеющей стали (316L/1. 4404), керамики и FKM, что гарантирует высокую коррозионную стойкость и совместимость с агрессивными средами.

Визуализация данных

Интегрированный алфавитно-цифровой дисплей с красно-зеленой индикацией позволяет оперативно контролировать измеренные значения и статус работы датчика. Красно-зеленая подсветка дисплея облегчает идентификацию допустимого диапазона, улучшая удобство эксплуатации.

Характеристики Датчик давления с дисплеем IFM PN-025-REG14-QFRKG/US/ /V PN7593

Основные характеристики

MTTF[лет]	260
Аналоговые данные процесса	1
Артикул	PN7593
В шагах от	0,1 бар1 фунт/кв. дюйм0,01 МПа
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	260.5
Время задержки включения [с]	<, 0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Давление разрешения IOLink	0.01 bar0.001 MPa
Данные процесса IOLink (циклические)	функция длина бита давление 16 состояние устройства 4 двоичная коммутационная информация2
Диапазон измерения	0...25 bar0...362 psi0...2.5 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	керамическая емкостная ячейка измерения давления
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-025-REG14-QFRKG/US/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (316L/1.4404), PBT+PC-GF30, PBT-GF20, PC
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), керамика, FKM
Мин. время цикла процесса [мс]	3
Мин. разница между SP и rP	0,2 бар2 фунт/кв. дюйм0,02 МПа
Мин. разрывное давление	350 бар 5075 фунтов на кв. дюйм 35 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	150 бар 2175 фунтов на кв. дюйм 15 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-0...80 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J001
Отклонение гистерезиса [% от диапазона]	<, ± 0,25
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленые (бар, фунт/кв. дюйм, МПа), состояние переключения, 2 светодиода, желтые, измеренные значения, алфавитно-цифровой дисплей, красный/зеленый, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование, дисплей
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDЗаводская настройка / CMPT = 2402Status_B Высокое разрешение / CMPT = 3600
Постоянный номинальный ток коммутационного выхода DC[мА]	150, (200 (...60 °C) 250 (...40 °C))
Потребляемый ток [мА]	<, 35
Программируемое время задержки dS, dr[s]	0...50
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.1...24.9 bar1...361 psi0.01...2.49 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Требуемый тип главного порта	А, (когда контакт 2 не подключен: B)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Условно подходит для	Для газообразных сред применение ограничено макс. 25 бар.
Уставка SP	0.2...25 bar3...363 psi0.02...2.5 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IOLink (ациклические)	тег, специфичный для приложения
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
