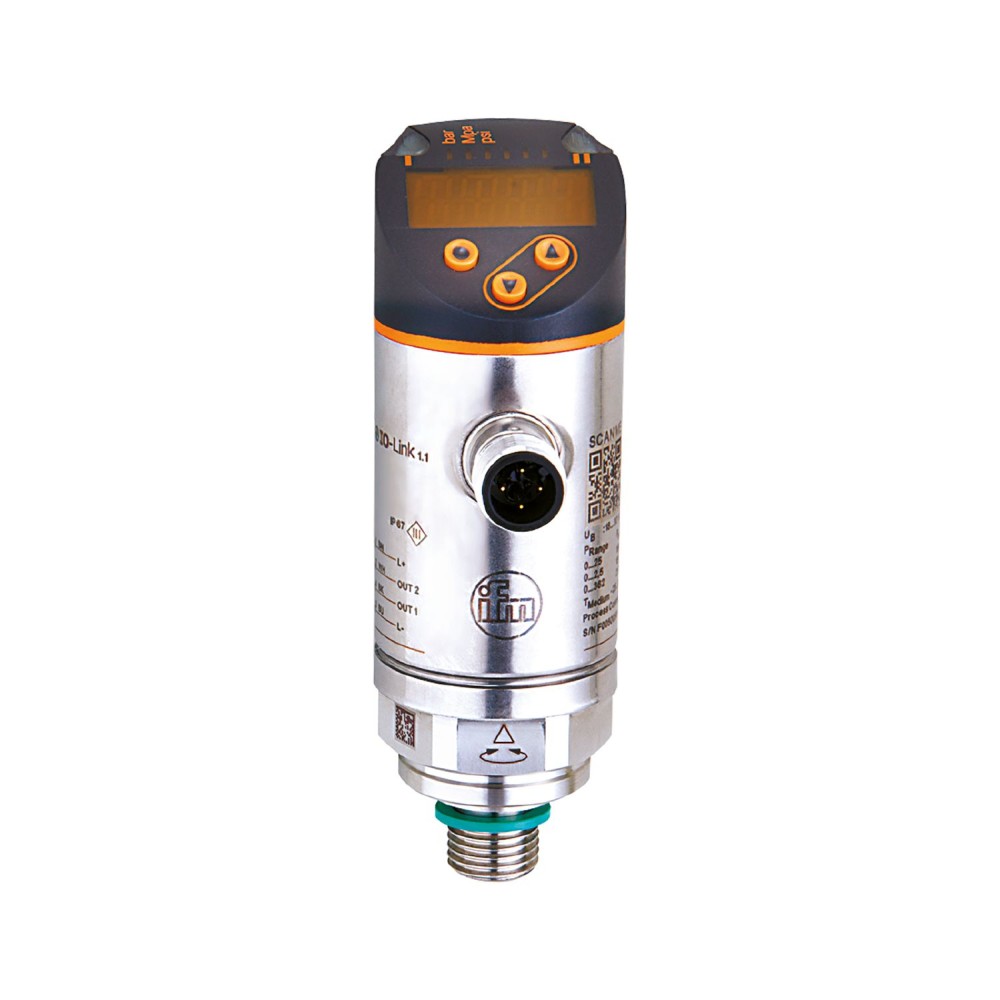

Датчик давления с дисплеем IFM PN-250-SEG14-QFRKG/US/ /V PN7571

Код товара: 190088

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPN7571

Код производителяPN-250-SEG14-QFRKG/US/ /V

Все характеристики

IFM PN7571 дополнительные характеристики

Описание

Два коммутационных выхода, один из них с интерфейсом связи IO-Link, красно-зеленый дисплей для четкой идентификации допустимого диапазона, технологическое соединение можно поворачивать для оптимального выравнивания, долговременная стабильность благодаря высокой защите от перегрузки, прочная конструкция для использования в жестких промышленных условиях

Характеристики Датчик давления с дисплеем IFM PN-250-SEG14-QFRKG/US/ /V PN7571

Основные характеристики

MTTF[лет]	214
Аналоговые данные процесса	1
Артикул	PN7571
В шагах от	1 бар1 фунт/кв. дюйм0,1 МПа
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес[г]	258.5
Время задержки включения [с]	0.3
Время отклика[мс]	<, 3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Давление разрешения IO-Link	0.1 bar0.01 MPa
Данные процесса IO-Link (циклические)	функция длина бита давление 16 состояние устройства 4 двоичная коммутационная информация2
Двоичные данные процесса	2
Диапазон измерения	0...250 bar0...3620 psi0...25 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2, (-25...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-250-SEG14-QFRKG/US/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PBT+PC-GF30, PBT-GF20, PC
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. время цикла процесса [мс]	3
Мин. разница между SP и rP	2 бар 19 фунтов на кв. дюйм 0,2 МПа
Мин. разрывное давление	1100 bar15950 psi110 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	500 бар7250 фунтов на кв. дюйм50 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (-25...80 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J003
Отклонение гистерезиса [% от диапазона]	<, ± 0,25
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленые (бар, фунт/кв. дюйм, МПа), состояние переключения, 2 светодиода, желтые, измеренные значения, алфавитно-цифровой дисплей, красный/зеленый, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование, дисплей
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDЗаводская настройка / CMPT = 2400Status_B Высокое разрешение / CMPT = 3598
Постоянный номинальный ток коммутационного выхода DC[мА]	150, (200 (...60 °C) 250 (...40 °C))
Потребляемый ток [мА]	<, 35
Приложение	для промышленного применения
Примечание	Для получения дополнительной информации см. PDF-файл IODD в разделе «Загрузки».
Программируемое время задержки dS, dr[s]	0...50
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Ревизия IO-Link	1.1
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	жидкости и газы
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	1...249 bar12...3608 psi0.1...24.9 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Требуемый тип главного порта	А, (когда контакт 2 не подключен: B)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	2...250 bar30...3626 psi0.2...25 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IO-Link (ациклические)	тег, специфичный для приложения
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
