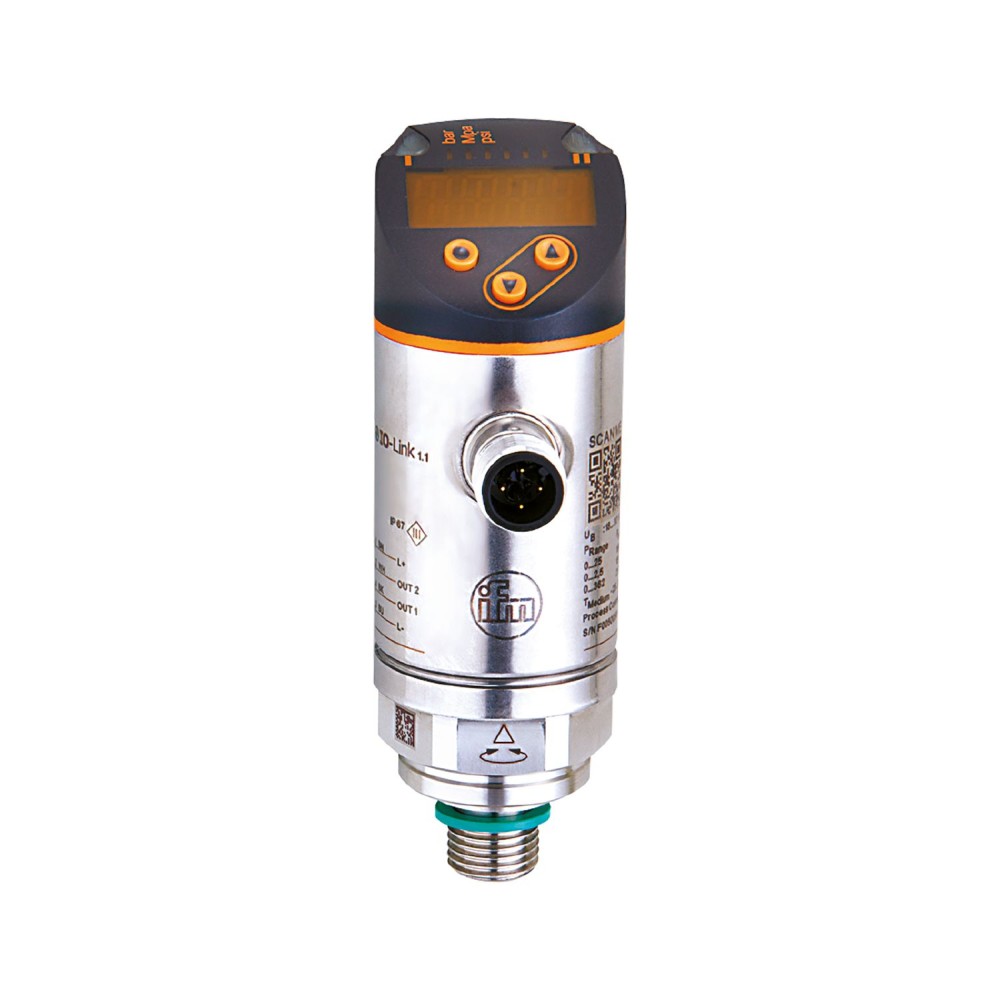

Датчик давления с дисплеем IFM PN-400-SEG14-QFRKG/US/ /V PN7570

Код товара: 190087

IFM Производитель

50 052 ₽

Быстрый заказ

Характеристики

Код производителяPN7570

АртикулPN7570

Код производителяPN-400-SEG14-QFRKG/US/ /V

Все характеристики

IFM PN7570 дополнительные характеристики

Описание

Датчик давления IFM PN-400-SEG14-QFRKG/US/ /V PN7570 разработан для точного измерения относительного давления в промышленных условиях. Данное устройство обеспечивает надежный мониторинг давления и передачу данных в системы автоматизации.

Ключевые технические характеристики

Диапазон измерения:Датчик обеспечивает диапазон измерения от 0 до 400 бар (0... 40 МПа), что позволяет использовать его в широком спектре промышленных процессов с высоким давлением. Этот параметр критичен для определения применимости датчика в конкретных технологических линиях.

Выходные сигналы и интерфейс IO-Link:Устройство оснащено двумя коммутационными выходами с возможностью настройки функций нормально открытый / нормально закрытый. Один из выходов поддерживает интерфейс связи IO-Link, что обеспечивает гибкость в интеграции с современными системами управления и позволяет осуществлять параметрирование датчика. Электрическое проектирование соответствует PNP/NPN.

Конструкция и степень защиты:Корпус датчика выполнен из нержавеющей стали (630/1. 4542/17-4 PH), что обеспечивает высокую коррозионную стойкость и долговечность. Смачиваемые части также изготовлены из нержавеющей стали. Степень защиты IP 65 и IP 67 гарантирует работоспособность в условиях повышенной влажности и запыленности, а также при кратковременном погружении. Технологическое соединение G 1/4 с наружной резьбой может поворачиваться для оптимального выравнивания.

Долгосрочная стабильность:Показатель долгосрочной стабильности составляет менее ± 0, 05 % от диапазона измерения за 6 месяцев. Это обеспечивает сохранение точности показаний на протяжении длительного периода эксплуатации, сокращая необходимость в частой калибровке.

Информативный дисплей:Встроенный красно-зеленый алфавитно-цифровой дисплей с 4 цифрами позволяет четко идентифицировать допустимый диапазон и отображает измеренные значения, а также состояние переключения.

Основные преимущества

Высокая точность и стабильность измерений благодаря металлическому тонкопленочному элементу и долгосрочной стабильности менее ± 0, 05 % от диапазона за 6 месяцев.
Гибкость интеграции в системы автоматизации за счет двух коммутационных выходов и наличия интерфейса IO-Link, поддерживающего параметрирование.
Надежная эксплуатация в жестких промышленных условиях, обеспечиваемая прочной конструкцией из нержавеющей стали и высокой степенью защиты IP 65/IP 67.

Характеристики Датчик давления с дисплеем IFM PN-400-SEG14-QFRKG/US/ /V PN7570

Основные характеристики

MTTF[лет]	205
Аналоговые данные процесса	1
Артикул	PN7570
В шагах от	1 бар1 фунт/кв. дюйм0,1 МПа
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	257.5
Время задержки включения [с]	0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Давление разрешения IOLink	0.2 bar0.02 MPa
Данные процесса IOLink (циклические)	функция длина бита давление 16 состояние устройства 4 двоичная коммутационная информация2
Диапазон измерения	0...400 bar0...5800 psi0...40 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2, (-25...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-400-SEG14-QFRKG/US/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PBT+PC-GF30, PBT-GF20, PC
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. время цикла процесса [мс]	3
Мин. разница между SP и rP	2 бар30 фунтов на кв. дюйм0,2 МПа
Мин. разрывное давление	1700 bar24650 psi170 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	800 bar11580 psi80 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (-25...80 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J003
Отклонение гистерезиса [% от диапазона]	<, ± 0,25
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленые (бар, фунт/кв. дюйм, МПа), состояние переключения, 2 светодиода, желтые, измеренные значения, алфавитно-цифровой дисплей, красный/зеленый, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка включения/выключения, демпфирование, дисплей
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDЗаводская настройка / CMPT = 2399Status_B Высокое разрешение / CMPT = 3597
Постоянный номинальный ток коммутационного выхода DC[мА]	150, (200 (...60 °C) 250 (...40 °C))
Потребляемый ток [мА]	<, 35
Программируемое время задержки dS, dr[s]	0...50
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	1...398 bar20...5773 psi0.1...39.8 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Требуемый тип главного порта	А, (когда контакт 2 не подключен: B)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	3...400 bar49...5802 psi0.3...40 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IOLink (ациклические)	тег, специфичный для приложения
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
