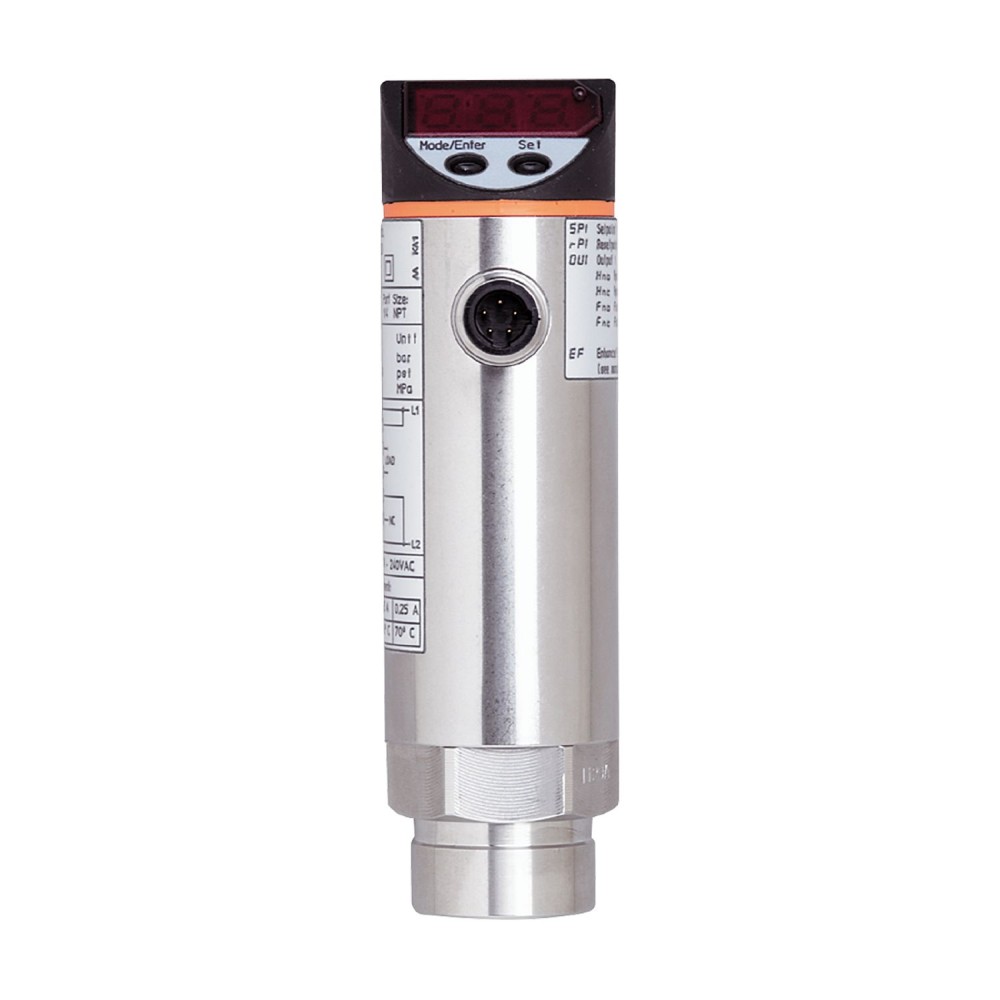

Датчик давления с дисплеем IFM PN-2,5-RBN14-HFBOW/LS/ /V PN4226

Код товара: 190051

IFM Производитель

63 388 ₽

Быстрый заказ

Характеристики

Код производителяPN4226

АртикулPN4226

Код производителяPN-2,5-RBN14-HFBOW/LS/ /V

Все характеристики

IFM PN4226 дополнительные характеристики

Описание

Датчик давления с дисплеем IFM PN-2, 5-RBN14-HFBOW/LS/ /V (Артикул PN4226)

Датчик давления IFM PN-2, 5-RBN14-HFBOW/LS/ /V (PN4226) представляет собой устройство для измерения относительного давления в промышленных системах. Он предназначен для работы с жидкостями и газами, обеспечивая точный контроль давления в диапазоне от 0 до 2, 5 бар.

Основные технические характеристики

Диапазон измерения:От 0 до 2, 5 бар (0... 2500 мбар, 0... 36. 3 psi, 0... 250 кПа). Данный диапазон позволяет применять датчик в системах с низким и средним давлением, требующих точного мониторинга.
Электрическое проектирование и выходной сигнал:Датчик оснащен беспотенциальным симисторным выходом, предназначенным для коммутации токов до 2, 5 А в сетях переменного тока. Это обеспечивает гибкость при интеграции в существующие электрические схемы управления.
Рабочее напряжение:90... 250 В AC. Широкий диапазон рабочего напряжения переменного тока повышает совместимость датчика с различными источниками питания в промышленных условиях.
Степень защиты:IP 65. Соответствие стандарту IP 65 гарантирует защиту от пыли и водяных струй, что позволяет использовать датчик в условиях повышенной влажности и запыленности.
Долгосрочная стабильность:Долговременная стабильность составляет менее ± 0, 1 % от диапазона измерения в год. Высокая стабильность обеспечивает надежность показаний на протяжении длительного срока эксплуатации, минимизируя необходимость в частых калибровках.

Преимущества

Высокая устойчивость к перегрузкам обеспечивает долговременную стабильность и надежность работы в условиях динамических изменений давления.
Беспотенциальный симисторный выход позволяет эффективно использовать датчик в сетях переменного тока, упрощая интеграцию в промышленные системы.
Наличие хорошо видимого 4-разрядного светодиодного дисплея упрощает мониторинг текущих значений давления и настройку параметров.

Материалы и подключение

Корпус датчика выполнен из нержавеющей стали (304/1. 4301), ПК, ПБТ, ПА, ФКМ. Смачиваемые части изготовлены из нержавеющей стали (303/1. 4305), керамики и FKM, что обеспечивает химическую стойкость к различным средам. Технологическое соединение представлено внутренней резьбой 1/4" NPT, что является стандартным решением для многих промышленных применений.

Характеристики Датчик давления с дисплеем IFM PN-2,5-RBN14-HFBOW/LS/ /V PN4226

Основные характеристики

MTTF[лет]	224.58
Артикул	PN4226
В шагах от	0,01 бар 0,1 фунт/кв. дюйм 1 кПа
Вес	382.85
Время задержки включения [с]	0.2
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	сигнал переключения
Габариты	Ø 34 / L = 120
Диапазон измерения	0...2.5 bar0...2500 mbar0...36.3 psi0...250 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,3, (-25...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,1, (per year)
Допуск рабочего напряжения[%]	5...10
Замечания	нк = не используется
Защита	IP 65
Защита от короткого замыкания	нет
Защита от обратной полярности	нет
Защита от перегрузки	нет
Значение процесса демпфирования dAP[s]	0...4
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	II
Код производителя	PN-2,5-RBN14-HFBOW/LS/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1
Количество цифровых выходов	1
Макс. падение напряжения на коммутируемом выходе переменного тока [В]	2
Материалы	нержавеющая сталь (304/1.4301), ПК, ПБТ, ПА, ФКМ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	50 бар725 фунтов на кв. дюйм5000 кПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	20 бар 290 фунтов на кв. дюйм 2000 кПа
Номинальное напряжение переменного тока[В]	<, 250
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-25...80 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,1
Отклонение линейности [% от диапазона]	<, ± 0,5
Отображать	светодиод состояния переключения, красный, функциональный дисплей, 7-сегментный светодиодный дисплей, измеренные значения, 7-сегментный светодиодный дисплей
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, задержка включения/выключения, демпфирование, адаптация отображаемых значений, дисплей можно поворачивать и выключать, блок отображения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Постоянный номинальный ток коммутационного выхода переменного тока [мА]	250, ((...70 °C) 1000 (...60 °C) 1500 (...45 °C) 2500 (...20 °C))
Потребляемый ток [мА]	<, 10
Программируемое время задержки dS, dr[s]	0, 0,2,...10, 11,...50
Рабочее напряжение[В]	90...250 AC
Регулировка точки переключения	кнопка программирования
Связь	Разъем: 1 x 1/2&, quot, , кодировка: C
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT внутренняя резьба
Тип давления	относительное давление
Точка сброса rP	0.01...2.49 bar0.2...36.2 psi1...249 kPa
Точность точки переключения [% от диапазона]	<, ± 1,0
Требуемая защита	миниатюрный предохранитель согласно IEC60127-2, лист 1, ≤ 5 А, быстродействующий
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Уставка SP	0.02...2.5 bar0.4...36.3 psi2...250 kPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения переменного тока [Гц]	<, 160
Электрическое проектирование	Симистор
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 кВЕН 61000-4-6 ВЧ-излучение10 В
