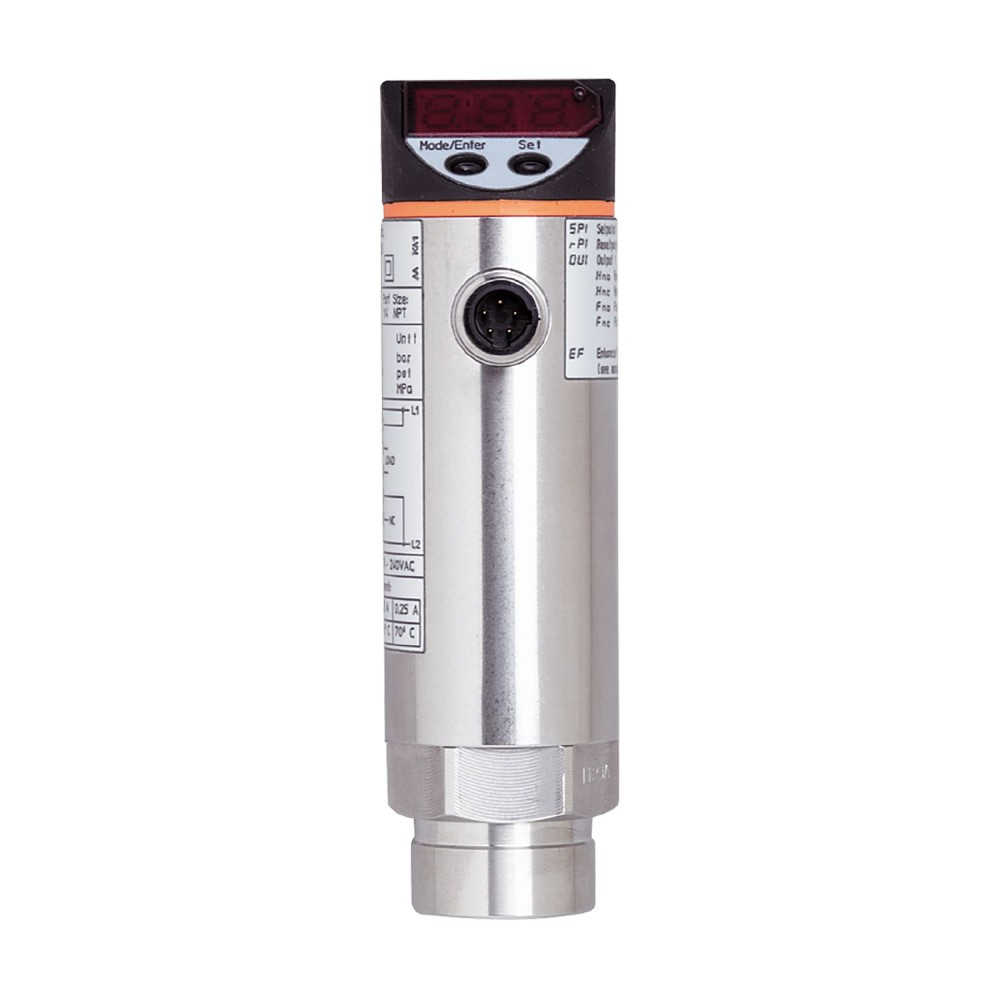

Датчик давления с дисплеем IFM PN-010-RBN14-HFBOW/LS/ /V PN4224

Код товара: 190049

IFM Производитель

63 365 ₽

Быстрый заказ

Характеристики

Код производителяPN4224

АртикулPN4224

Код производителяPN-010-RBN14-HFBOW/LS/ /V

Все характеристики

IFM PN4224 дополнительные характеристики

Описание

Датчик давления с дисплеем IFM PN-010-RBN14-HFBOW/LS/ /V (PN4224)

Датчик давления IFM PN4224 представляет собой электронный прибор для мониторинга относительного давления в промышленных системах. Модель разработана для применения в сетях переменного тока и оснащена беспотенциальным симисторным выходом, а также встроенным дисплеем для удобства эксплуатации.

Ключевые характеристики

Диапазон измерения:Датчик обеспечивает точное измерение давления в диапазоне от 0 до 10 бар (что соответствует 0... 145 psi или 0... 1000 кПа). Этот широкий диапазон позволяет использовать прибор в различных промышленных процессах, где требуется контроль среднего и высокого давления.
Тип выхода и коммутационная способность:Оснащен беспотенциальным симисторным выходом, предназначенным для работы в сетях переменного тока. Номинальный постоянный ток коммутационного выхода достигает 2, 5 А при температуре 20 °C, что обеспечивает возможность прямого управления исполнительными механизмами или сигнальными устройствами без использования дополнительных реле.
Рабочее напряжение:Прибор функционирует от источника переменного тока с напряжением в диапазоне от 90 до 250 В AC. Это обеспечивает совместимость с большинством стандартных промышленных электросетей.
Дисплей и настройка:Интегрированный 4-разрядный светодиодный дисплей обеспечивает четкое отображение текущих измеренных значений и статуса переключения. Возможность параметризации выходной функции (нормально открытый/нормально закрытый, гистерезис/окно) и выбора единиц измерения повышает гибкость настройки под конкретные задачи.
Степень защиты:Корпус датчика соответствует степени защиты IP 65. Это гарантирует надежную работу устройства в условиях воздействия пыли и струй воды, что критически важно для эксплуатации в агрессивных промышленных средах.

Преимущества

Универсальность применения:Широкий диапазон измерения давления и возможность выбора единиц измерения позволяют применять датчик в разнообразных промышленных секторах и для различных типов сред (жидкости и газы).
Интеграция в системы AC:Беспотенциальный симисторный выход с высокой коммутационной способностью упрощает интеграцию датчика непосредственно в цепи переменного тока, снижая необходимость в дополнительных компонентах.
Удобство эксплуатации и настройки:Наличие яркого светодиодного дисплея и программируемых функций значительно упрощает мониторинг параметров и адаптацию датчика к специфическим требованиям процесса без использования внешнего оборудования.

Характеристики Датчик давления с дисплеем IFM PN-010-RBN14-HFBOW/LS/ /V PN4224

Основные характеристики

MTTF[лет]	224.58
Артикул	PN4224
В шагах от	0,01 бар1 фунт/кв. дюйм1 кПа
Вес	356.3
Время задержки включения [с]	0.2
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	сигнал переключения
Габариты	Ø 34 / L = 120
Диапазон измерения	0...10 bar0...145 psi0...1000 kPa0...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,3, (-25...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,1, (per year)
Допуск рабочего напряжения[%]	5...10
Замечания	нк = не используется
Защита	IP 65
Защита от короткого замыкания	нет
Защита от обратной полярности	нет
Защита от перегрузки	нет
Значение процесса демпфирования dAP[s]	0...4
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	II
Код производителя	PN-010-RBN14-HFBOW/LS/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1
Количество цифровых выходов	1
Макс. падение напряжения на коммутируемом выходе переменного тока [В]	2
Материалы	нержавеющая сталь (304/1.4301), ПК, ПБТ, ПА, ФКМ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	150 bar2175 psi15000 kPa15 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	75 bar1088 psi7500 kPa7.5 MPa
Номинальное напряжение переменного тока[В]	<, 250
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-25...80 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,1
Отклонение линейности [% от диапазона]	<, ± 0,5
Отображать	светодиод состояния переключения, красный, функциональный дисплей, 7-сегментный светодиодный дисплей, измеренные значения, 7-сегментный светодиодный дисплей
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, задержка включения/выключения, демпфирование, адаптация отображаемых значений, дисплей можно поворачивать и выключать, блок отображения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Постоянный номинальный ток коммутационного выхода переменного тока [мА]	250, ((...70 °C) 1000 (...60 °C) 1500 (...45 °C) 2500 (...20 °C))
Потребляемый ток [мА]	<, 10
Программируемое время задержки dS, dr[s]	0, 0,2,...10, 11,...50
Рабочее напряжение[В]	90...250 AC
Регулировка точки переключения	кнопка программирования
Связь	Разъем: 1 x 1/2&, quot, , кодировка: C
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT внутренняя резьба
Тип давления	относительное давление
Точка сброса rP	0.05...9.95 bar1...144 psi5...994 kPa
Точность точки переключения [% от диапазона]	<, ± 1,0
Требуемая защита	миниатюрный предохранитель согласно IEC60127-2, лист 1, ≤ 5 А, быстродействующий
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Уставка SP	0.1...9.99 bar1...145 psi10...999 kPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения переменного тока [Гц]	<, 160
Электрическое проектирование	Симистор
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 кВЕН 61000-4-6 ВЧ-излучение10 В
