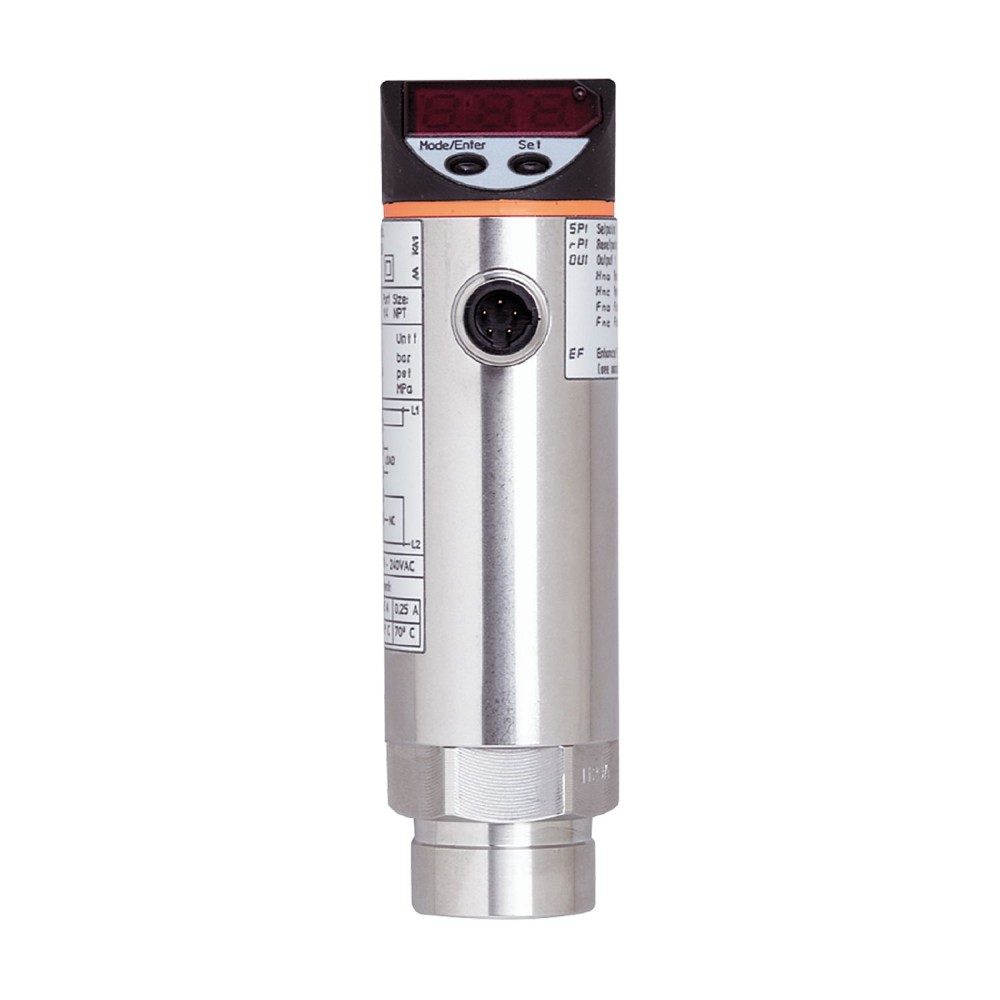

Датчик давления с дисплеем IFM PN-100-SBN14-HFBOW/LS/ /V PN4222

Код товара: 190047

IFM Производитель

63 367 ₽

Быстрый заказ

Характеристики

Код производителяPN4222

АртикулPN4222

Код производителяPN-100-SBN14-HFBOW/LS/ /V

Все характеристики

IFM PN4222 дополнительные характеристики

Описание

Датчик давления IFM PN-100-SBN14-HFBOW/LS/ /V (PN4222) предназначен для точного измерения относительного давления в промышленных системах. Устройство оснащено цифровым дисплеем и беспотенциальным симисторным выходом, что обеспечивает его функциональность и удобство в эксплуатации.

Ключевые характеристики

Диапазон измерения:Датчик позволяет измерять давление в диапазоне от 0 до 100 бар (0... 1450 psi, 0... 10 МПа). Этот широкий диапазон обеспечивает применение устройства в разнообразных промышленных процессах, требующих контроля среднего и высокого давления.

Тип выхода и коммутационная способность:Оборудован беспотенциальным симисторным выходом с постоянным номинальным током до 2, 5 А. Данный тип выхода позволяет напрямую коммутировать нагрузки переменного тока, исключая необходимость в дополнительных промежуточных реле и упрощая интеграцию в существующие электрические схемы.

Рабочее напряжение:Датчик функционирует от переменного тока в диапазоне 90... 250 В. Широкий диапазон рабочего напряжения переменного тока способствует универсальности применения датчика в различных промышленных электросетях.

Степень защиты:Соответствует классу защиты IP 67. Это гарантирует полную защиту от пыли и возможность кратковременного погружения в воду, обеспечивая надежную работу в условиях высокой влажности и запыленности, характерных для промышленных сред.

Материалы смачиваемых частей:Элементы, контактирующие с измеряемой средой, изготовлены из нержавеющей стали (303/1. 4305), керамики и FKM. Выбор этих материалов обеспечивает высокую коррозионную стойкость и химическую совместимость с различными жидкостями и газами, что продлевает срок службы датчика.

Преимущества

Универсальность и гибкость применения:Благодаря широкому диапазону измерения и возможности работы от 90 до 250 В AC, датчик подходит для широкого спектра промышленных задач. Возможность выбора единиц измерения давления в зависимости от страны также повышает удобство использования.

Надежность в сложных промышленных условиях:Высокая степень защиты IP 67 и применение коррозионностойких материалов для смачиваемых частей обеспечивают стабильную и долговечную работу датчика даже в агрессивных и запыленных средах.

Эффективная интеграция в системы управления:Беспотенциальный симисторный выход с коммутационной способностью до 2, 5 А упрощает прямое подключение к исполнительным механизмам или системам управления переменного тока, сокращая общую сложность и стоимость инсталляции.

Характеристики Датчик давления с дисплеем IFM PN-100-SBN14-HFBOW/LS/ /V PN4222

Основные характеристики

MTTF[лет]	225
Артикул	PN4222
В шагах от	0,1 бар 10 фунтов на кв. дюйм 0,01 МПа
Вес	358.4
Время задержки включения [с]	0.2
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	сигнал переключения
Габариты	Ø 34 / L = 120
Диапазон измерения	0...100 bar0...1450 psi0...10 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,3, (-25...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,1, (per year)
Допуск рабочего напряжения[%]	5...10
Замечания	нк = не используется
Защита	IP 67
Защита от короткого замыкания	нет
Защита от обратной полярности	нет
Защита от перегрузки	нет
Значение процесса демпфирования dAP[s]	0...4
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	II
Код производителя	PN-100-SBN14-HFBOW/LS/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1
Количество цифровых выходов	1
Макс. падение напряжения на коммутируемом выходе переменного тока [В]	2
Материалы	нержавеющая сталь (304/1.4301), ПК, ПБТ, ПА, ФКМ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	650 бар9400 фунтов на кв. дюйм65 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	300 бар 4350 фунтов на кв. дюйм 30 МПа
Номинальное напряжение переменного тока[В]	<, 250
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-25...80 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,1
Отклонение линейности [% от диапазона]	<, ± 0,5
Отображать	светодиод состояния переключения, красный, функциональный дисплей, 7-сегментный светодиодный дисплей, измеренные значения, 7-сегментный светодиодный дисплей
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, задержка включения/выключения, демпфирование, адаптация отображаемых значений, дисплей можно поворачивать и выключать, блок отображения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Постоянный номинальный ток коммутационного выхода переменного тока [мА]	250, ((...70 °C) 1000 (...60 °C) 1500 (...45 °C) 2500 (...20 °C))
Потребляемый ток [мА]	<, 10
Программируемое время задержки dS, dr[s]	0, 0,2,...10, 11,...50
Рабочее напряжение[В]	90...250 AC
Регулировка точки переключения	кнопка программирования
Связь	Разъем: 1 x 1/2&, quot, , кодировка: C
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT внутренняя резьба
Тип давления	относительное давление
Точка сброса rP	0.5...99.5 bar10...1440 psi0.05...9.95 MPa
Точность точки переключения [% от диапазона]	<, ± 1,0
Требуемая защита	миниатюрный предохранитель согласно IEC60127-2, лист 1, ≤ 5 А, быстродействующий
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Уставка SP	1...99.9 bar10...1450 psi0.1...9.99 MPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения переменного тока [Гц]	<, 160
Электрическое проектирование	Симистор
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 кВЕН 61000-4-6 ВЧ-излучение10 В
