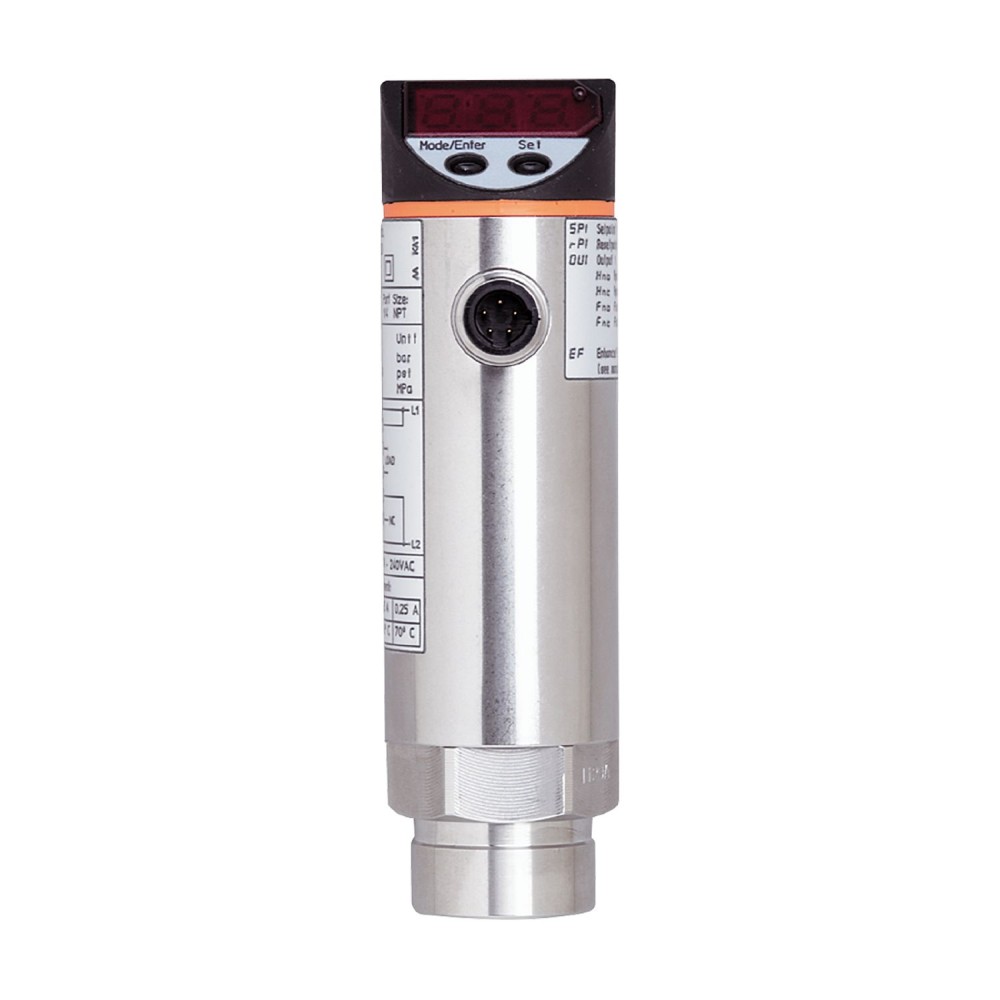

Датчик давления с дисплеем IFM PN-250-SBN14-HFBOW/LS/ /V PN4221

Код товара: 190046

IFM Производитель

63 367 ₽

Быстрый заказ

Характеристики

Код производителяPN4221

АртикулPN4221

Код производителяPN-250-SBN14-HFBOW/LS/ /V

Все характеристики

IFM PN4221 дополнительные характеристики

Описание

Датчик давления IFM PN-250-SBN14-HFBOW/LS/ /V (PN4221)

Датчик давления IFM PN-250-SBN14-HFBOW/LS/ /V (PN4221) представляет собой электронное устройство для мониторинга давления в промышленных системах. Он оснащен встроенным дисплеем и предназначен для работы в сетях переменного тока, обеспечивая точные измерения и надежную коммутацию.

Ключевые технические характеристики

Диапазон измерения:Датчик обеспечивает измерение относительного давления в диапазоне от 0 до 250 бар (0…3630 psi, 0…25 МПа). Это позволяет применять его в широком спектре промышленных задач с различными уровнями давления.

Тип выхода:Устройство оснащено беспотенциальным симисторным выходом, способным коммутировать токи до 2, 5 А в сетях переменного тока. Такая конструкция выхода обеспечивает надежное управление исполнительными механизмами и совместимость с AC-системами.

Интегрированный дисплей:Датчик имеет хорошо видимый 4-разрядный светодиодный дисплей, который отображает текущие значения давления. Это значительно упрощает настройку, мониторинг и диагностику состояния системы непосредственно на месте установки.

Степень защиты IP 67:Корпус датчика соответствует степени защиты IP 67. Это гарантирует высокую устойчивость к проникновению пыли и временному погружению в воду, что позволяет использовать устройство в сложных промышленных условиях.

Преимущества

Надежность в эксплуатации:Высокая степень защиты IP 67 и долговременная стабильность благодаря защите от перегрузки обеспечивают длительный срок службы датчика даже в агрессивных средах и при значительных колебаниях давления.

Универсальность применения:Возможность выбора единиц измерения давления и широкий диапазон измерения делают датчик адаптируемым к различным международным стандартам и разнообразным технологическим процессам.

Удобство мониторинга и настройки:Четкий 4-разрядный светодиодный дисплей и программируемые функции упрощают контроль параметров и оперативную корректировку настроек без использования дополнительного оборудования.

Характеристики Датчик давления с дисплеем IFM PN-250-SBN14-HFBOW/LS/ /V PN4221

Основные характеристики

MTTF[лет]	224.58
Артикул	PN4221
В шагах от	1 бар 10 фунтов на кв. дюйм 0,1 МПа
Вес	358.25
Время задержки включения [с]	0.2
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	сигнал переключения
Габариты	Ø 34 / L = 120
Диапазон измерения	0...250 bar0...3630 psi0...25 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,3, (-25...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,1, (per year)
Допуск рабочего напряжения[%]	<, 10
Замечания	нк = не используется
Защита	IP 67
Защита от короткого замыкания	нет
Защита от обратной полярности	нет
Защита от перегрузки	нет
Значение процесса демпфирования dAP[s]	0...4
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	II
Код производителя	PN-250-SBN14-HFBOW/LS/ /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1
Количество цифровых выходов	1
Макс. падение напряжения на коммутируемом выходе переменного тока [В]	2
Материалы	нержавеющая сталь (304/1.4301), ПК, ПБТ, ПА, ФКМ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. разрывное давление	850 bar12300 psi85 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	400 бар5800 фунтов на кв. дюйм40 МПа
Номинальное напряжение переменного тока[В]	<, 250
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-25...80 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,1
Отклонение линейности [% от диапазона]	<, ± 0,5
Отображать	светодиод состояния переключения, красный, функциональный дисплей, 7-сегментный светодиодный дисплей, измеренные значения, 7-сегментный светодиодный дисплей
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, задержка включения/выключения, демпфирование, адаптация отображаемых значений, дисплей можно поворачивать и выключать, блок отображения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Постоянный номинальный ток коммутационного выхода переменного тока [мА]	250, ((...70 °C) 1000 (...60 °C) 1500 (...45 °C) 2500 (...20 °C))
Потребляемый ток [мА]	<, 10
Программируемое время задержки dS, dr[s]	0, 0,2,...10, 11,...50
Рабочее напряжение[В]	90...250 AC
Регулировка точки переключения	кнопка программирования
Связь	Разъем: 1 x 1/2&, quot, , кодировка: C
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 1/4&, quot, NPT внутренняя резьба
Тип давления	относительное давление
Точка сброса rP	1...249 bar20...3610 psi0.1...24.9 MPa
Точность точки переключения [% от диапазона]	<, ± 1,0
Требуемая защита	миниатюрный предохранитель согласно IEC60127-2, лист 1, ≤ 5 А, быстродействующий
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Уставка SP	2...250 bar40...3630 psi0.2...25 MPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения переменного тока [Гц]	<, 160
Электрическое проектирование	Симистор
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение10 В/мEN 61000-4-4 Пакетный2 кВЕН 61000-4-6 ВЧ-излучение10 В
