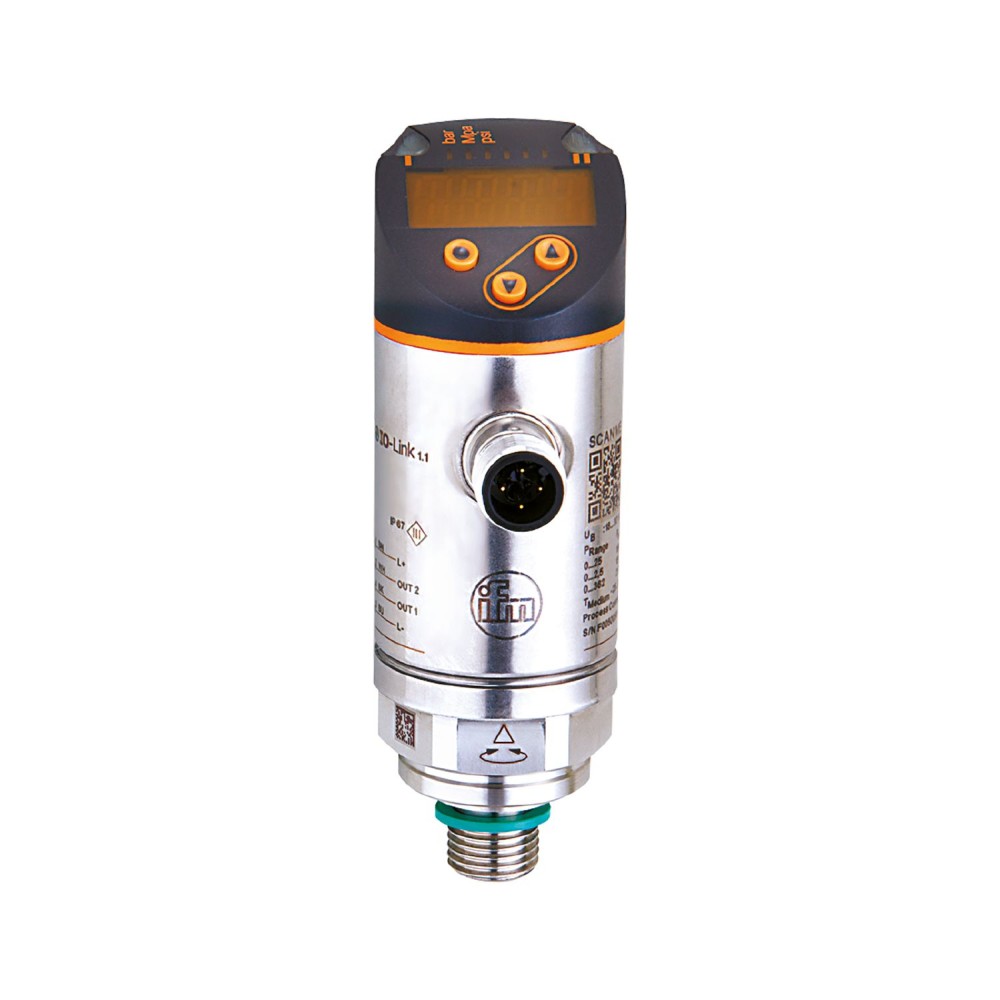

Датчик давления с дисплеем IFM PN-100-SEG14-MFRKG/US/ /V PN3592

Код товара: 190040

IFM Производитель

55 923 ₽

Быстрый заказ

Характеристики

Код производителяPN3592

АртикулPN3592

Код производителяPN-100-SEG14-MFRKG/US/ /V

Все характеристики

IFM PN3592 дополнительные характеристики

Описание

Датчик давления IFM PN-100-SEG14-MFRKG/US/ /V (PN3592)

Датчик давления IFM PN-100-SEG14-MFRKG/US/ /V с артикулом PN3592 предназначен для точного измерения относительного давления в промышленных системах. Устройство оснащено дисплеем, который обеспечивает удобство мониторинга и настройки параметров.

Ключевые технические характеристики

Диапазон измерения:Датчик обеспечивает измерение давления в диапазоне от 0 до 100 бар (0... 1450 psi, 0... 10 МПа). Это позволяет использовать его в широком спектре промышленных процессов с различными уровнями давления.
Выходные сигналы:Прибор имеет два типа выходных сигналов: один программируемый коммутационный выход и один аналоговый выход 0... 10 В, а также поддерживает интерфейс IO-Link. Такая конфигурация обеспечивает гибкость интеграции в различные системы управления и сбора данных.
Визуализация данных:Оснащен красно-зеленым 4-значным буквенно-цифровым дисплеем, который позволяет четко идентифицировать допустимый диапазон и отображает измеренные значения. Это упрощает контроль и оперативное реагирование на изменения давления.
Конструкционные материалы:Смачиваемые части выполнены из нержавеющей стали (316L/1. 4404) и Al2O3 (керамика), что обеспечивает высокую коррозионную стойкость и совместимость с различными средами. Корпус также изготовлен из нержавеющей стали (316L/1. 4404), PBT+PC-GF30, PBT-GF20 и PC, что гарантирует долговечность в агрессивных условиях.
Степень защиты:Датчик соответствует классам защиты IP 65 и IP 67. Это обеспечивает надежную работу устройства в условиях воздействия пыли и влаги, включая временное погружение.

Преимущества

Высокая точность и стабильность:Долговременная стабильность показаний достигается благодаря высокой защите от перегрузки и керамической емкостной измерительной ячейке. Это минимизирует необходимость в частой калибровке и обеспечивает надежность измерений.
Удобство эксплуатации и интеграции:Красно-зеленый дисплей с изменяемой индикацией упрощает визуальный контроль и настройку, а наличие аналогового, коммутационного выходов и IO-Link обеспечивает легкую интеграцию в современные автоматизированные системы. Технологическое соединение может быть вращено для оптимального выравнивания.
Надежность в тяжелых условиях:Прочная конструкция с использованием коррозионностойких материалов и высокая степень защиты IP 65/IP 67 позволяют эксплуатировать датчик в суровых промышленных средах с сохранением заявленных характеристик.

Характеристики Датчик давления с дисплеем IFM PN-100-SEG14-MFRKG/US/ /V PN3592

Основные характеристики

MTTF[лет]	225
Аналоговые данные процесса	1
Аналоговый выход	0...10 В
Артикул	PN3592
В шагах от	1 бар1 фунт/кв. дюйм0,1 МПа
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	297
Время задержки включения [с]	0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Герметизация технологических соединений	ФКМ (DIN EN ISO 1179-2)
Давление разрешения IOLink	0.05 bar0.001 MPa
Данные процесса IOLink (циклические)	функция длина бита давление 16 состояние устройства 4 двоичная коммутационная информация1
Демпфирование аналогового выхода dAA[s]	0...4
Диапазон измерения	0...100 bar0...1450 psi0...10 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...4
Измерительный элемент	керамическая емкостная ячейка измерения давления
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-100-SEG14-MFRKG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. время отклика аналогового выхода [мс]	3
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (316L/1.4404), PBT+PC-GF30, PBT-GF20, PC
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404), Al2O3 (керамика), FKM
Мин. время цикла процесса [мс]	3
Мин. разница между SP и rP	0.5 bar0.8 psi0.05 MPa
Мин. разрывное давление	650 бар9400 фунтов на кв. дюйм65 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	25...35, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	300 бар 4350 фунтов на кв. дюйм 30 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (-0...80 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J005
Отклонение гистерезиса [% от диапазона]	<, ± 0,25
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленые (бар, фунт/кв. дюйм, МПа), состояние переключения: 1 светодиод, желтый, измеренные значения, алфавитно-цифровой дисплей, красный/зеленый, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, задержка включения/выключения, демпфирование, дисплей, выход тока/напряжения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDЗаводская настройка / CMPT = 2429Status_B Высокое разрешение / CMPT = 3608
Постоянный номинальный ток коммутационного выхода DC[мА]	150, (200 (...60 °C) 250 (...40 °C))
Потребляемый ток [мА]	<, 35
Программируемое время задержки dS, dr[s]	0...50
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2), внутренняя резьба: M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.3...99.5 bar5...1443 psi0.03...9.95 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Уставка SP	0.8...100 bar12...1450 psi0.08...10 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IOLink (ациклические)	тег, специфичный для приложения
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
