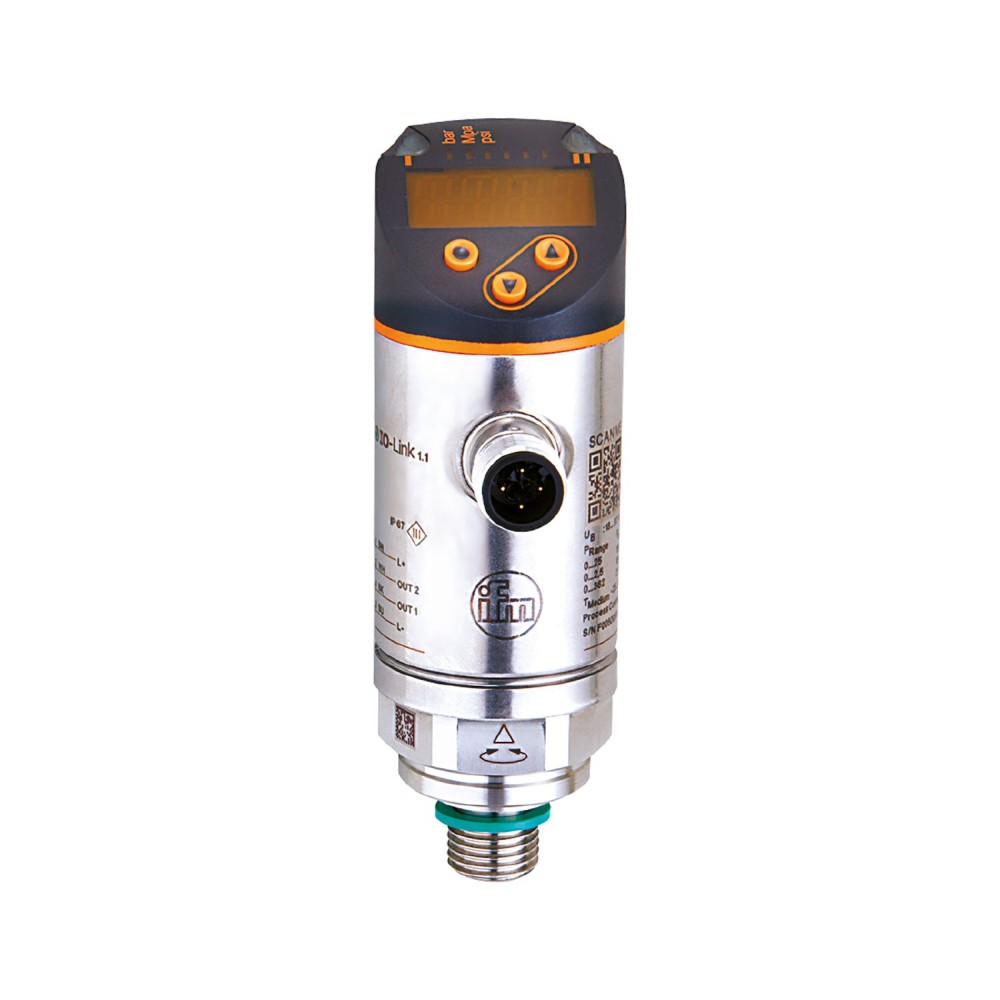

Датчик давления с дисплеем IFM PN-600-SEG14-MFRKG/US/ /V PN3560

Код товара: 190036

IFM Производитель

57 508 ₽

Быстрый заказ

Характеристики

Код производителяPN3560

АртикулPN3560

Код производителяPN-600-SEG14-MFRKG/US/ /V

Все характеристики

IFM PN3560 дополнительные характеристики

Описание

Датчик давления IFM PN3560 с дисплеем

Датчик давления IFM PN-600-SEG14-MFRKG/US/ /V (артикул PN3560) представляет собой электронное устройство для измерения относительного давления в промышленных системах. Модель разработана для работы в жестких условиях эксплуатации и обеспечивает высокую точность и надежность измерений.

Ключевые технические характеристики

Диапазон измерения:От 0 до 600 бар (0... 8700 psi, 0... 60 MPa).
Данная характеристика определяет пределы давления, в которых датчик способен проводить точные измерения, что критически важно для систем с высокими рабочими параметрами.
Типы выходных сигналов:Коммутационный сигнал, аналоговый сигнал (0... 10 В) и IO-Link.
Многообразие выходных сигналов обеспечивает широкие возможности для интеграции датчика в различные системы автоматизации и управления, включая современные цифровые сети.
Степень защиты:IP 65 и IP 67.
Высокие показатели степени защиты гарантируют устойчивость устройства к воздействию пыли и воды, что позволяет эксплуатировать датчик в сложных и загрязненных промышленных средах.
Визуализация данных:4-значный красно-зеленый дисплей.
Интегрированный дисплей позволяет оперативно контролировать текущее значение давления и статус работы, а красно-зеленая индикация способствует быстрой визуальной идентификации допустимого диапазона.
Долгосрочная стабильность:Отклонение менее ± 0, 05 % от диапазона за 6 месяцев.
Этот параметр указывает на способность датчика сохранять высокую точность измерений в течение длительного периода без необходимости частой повторной калибровки, снижая эксплуатационные расходы.

Преимущества

Универсальность подключения:Наличие как аналогового, так и цифрового (IO-Link) выходов позволяет легко адаптировать датчик к различным архитектурам систем управления, обеспечивая гибкость в применении.
Надежность в эксплуатации:Прочная конструкция из нержавеющей стали (630/1. 4542/17-4 PH для смачиваемых частей) и высокая степень защиты IP 65/IP 67 обеспечивают долговечность и стабильность работы в агрессивных промышленных условиях.
Эффективный мониторинг:Яркий красно-зеленый дисплей с возможностью вращения технологического соединения для оптимального выравнивания обеспечивает мгновенную и четкую визуализацию рабочего состояния и допустимого диапазона, упрощая контроль и обслуживание.

Характеристики Датчик давления с дисплеем IFM PN-600-SEG14-MFRKG/US/ /V PN3560

Основные характеристики

MTTF[лет]	190
Аналоговые данные процесса	1
Аналоговый выход	0...10 В
Артикул	PN3560
В шагах от	1 бар1 фунт/кв. дюйм0,1 МПа
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	258.5
Время задержки включения [с]	0.3
Время отклика	<, 3 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	Ø 34 / L = 92.7
Герметизация технологических соединений	ФКМ (DIN EN ISO 1179-2)
Давление разрешения IOLink	0.2 bar0.02 MPa
Данные процесса IOLink (циклические)	функция длина бита давление 16 состояние устройства 4 двоичная коммутационная информация1
Демпфирование аналогового выхода dAA[s]	0...4
Диапазон измерения	0...600 bar0...8700 psi0...60 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2, (-25...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Защита	IP 65, IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...4
Измерительный элемент	металлический тонкопленочный элемент
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-600-SEG14-MFRKG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. время отклика аналогового выхода [мс]	3
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2.5
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), PBT+PC-GF30, PBT-GF20, PC
Материалы (смачиваемые части)	stainless steel (630/1.4542/17-4 PH)
Мин. время цикла процесса [мс]	3
Мин. разница между SP и rP	2 бар 21 фунт/кв. дюйм 0,2 МПа
Мин. разрывное давление	2500 bar36250 psi250 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	30...50, (рекомендуемый момент затяжки, зависит от смазки, уплотнения и нагрузки давлением)
Номинальное давление	800 bar11580 psi80 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (-25...80 °C)
Общее количество выходов	2
Одобрение UL	Одобрение UL № J006
Отклонение гистерезиса [% от диапазона]	<, ± 0,25
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленые (бар, фунт/кв. дюйм, МПа), состояние переключения: 1 светодиод, желтый, измеренные значения, алфавитно-цифровой дисплей, красный/зеленый, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, задержка включения/выключения, демпфирование, дисплей, выход тока/напряжения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDЗаводская настройка / CMPT = 2426Status_B Высокое разрешение / CMPT = 3605
Постоянный номинальный ток коммутационного выхода DC[мА]	150, (200 (...60 °C) 250 (...40 °C))
Потребляемый ток [мА]	<, 35
Программируемое время задержки dS, dr[s]	0...50
Профили	Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Ревизия IOLink	1.1
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба (DIN EN ISO 1179-2), внутренняя резьба: M5
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	2...599 bar26...8681 psi0.2...59.9 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	3...600 bar47...8702 psi0.3...60 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IOLink (ациклические)	тег, специфичный для приложения
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
