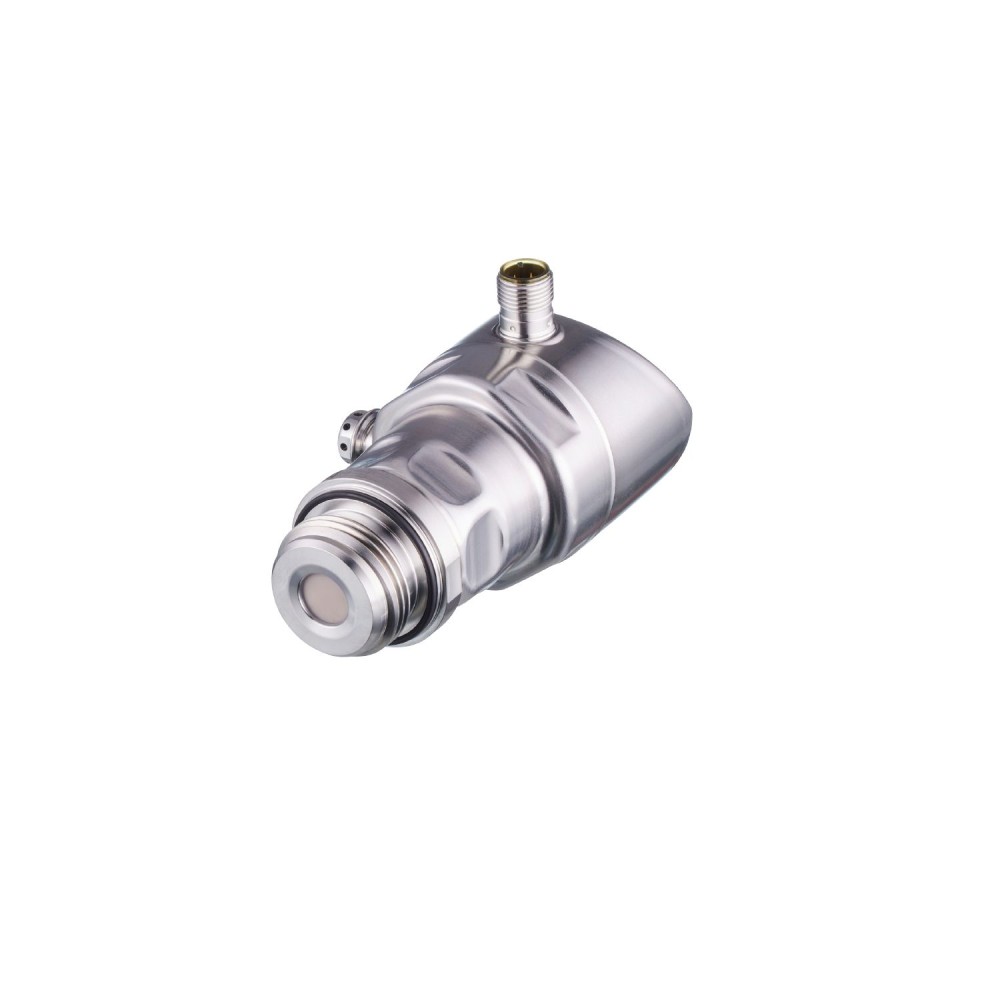

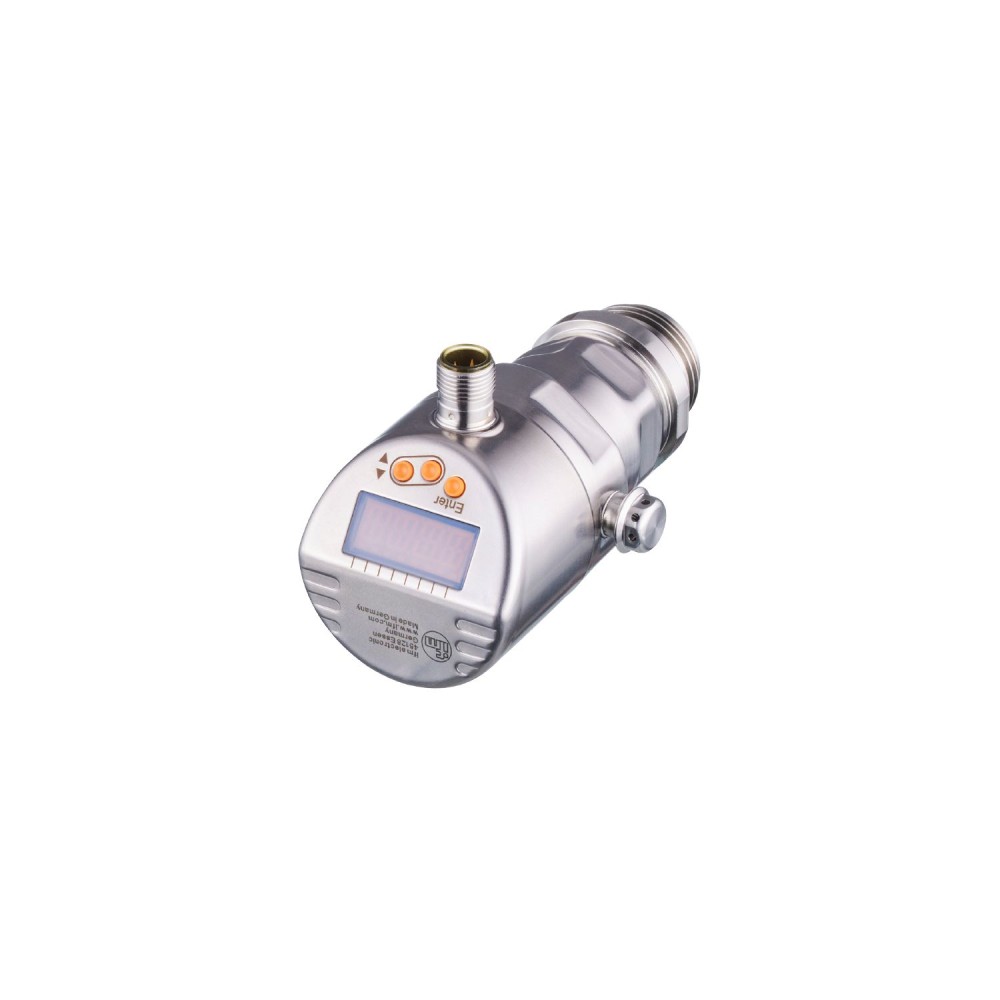

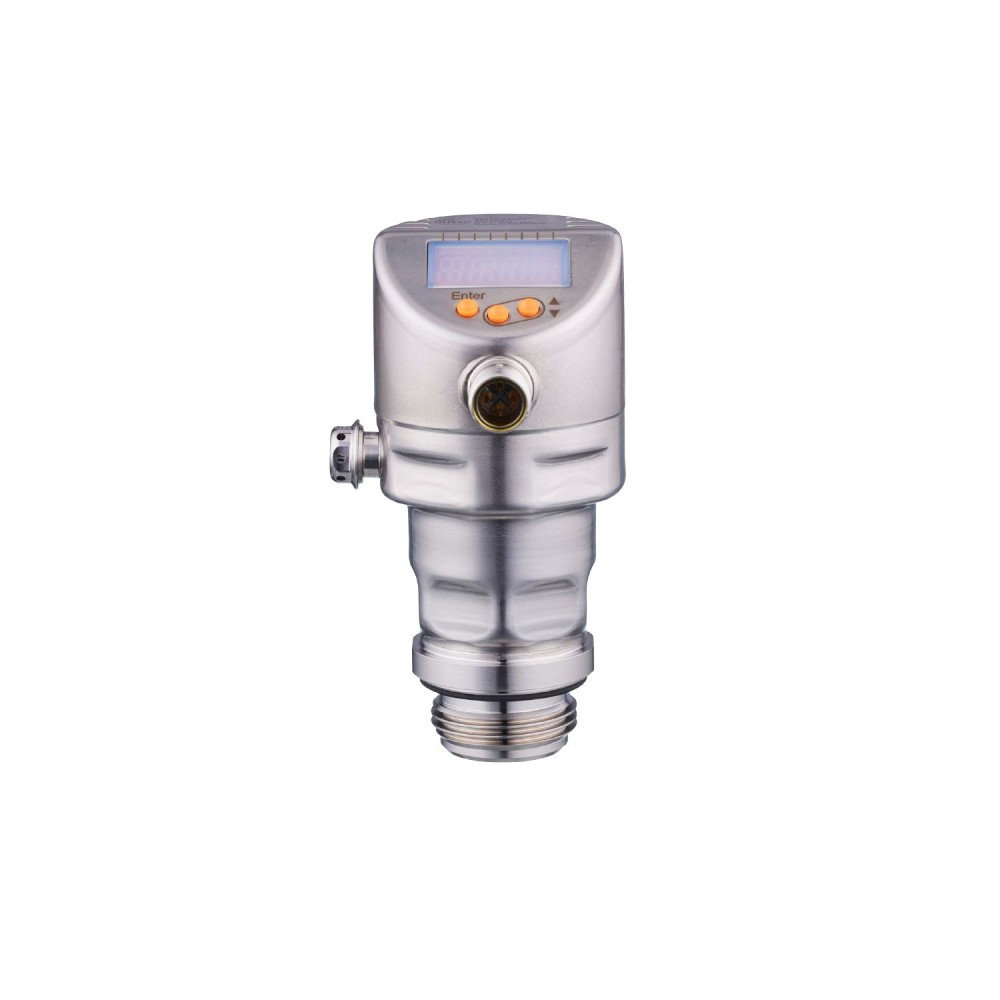

Датчик давления промывки с дисплеем IFM PI-,25BRES30-MFRKG/US/ /P PI1008

Код товара: 190017

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPI1008

Код производителяPI-,25BRES30-MFRKG/US/ /P

Все характеристики

IFM PI1008 дополнительные характеристики

Описание

Прочная конструкция из нержавеющей стали, соответствующая требованиям пищевой и перерабатывающей промышленности. Гигиеничная конструкция с плоским корпусом. Устойчива к мойке под высоким давлением с использованием агрессивных чистящих средств. Высокая термостойкость и высокий класс защиты. Программируемый аналоговый и коммутационный выход.

Характеристики Датчик давления промывки с дисплеем IFM PI-,25BRES30-MFRKG/US/ /P PI1008

Основные характеристики

MTTF[лет]	201
Аналоговая конечная точка	38.2...250 mbar15.3...100.4 inH2O3.82...25 kPa390...2549 mmWS
Аналоговая начальная точка	-12.4...199.4 mbar-5...80.1 inH2O-1.24...19.94 kPa-126...2033 mmWS
Аналоговый токовый выход [мА]	4...20, инвертируемый, (масштабируемый)
Артикул	PI1008
В шагах от	0,1 мбар0,1 дюйма водного столба0,01 кПа1 мм водного столба
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес[г]	347.9
Время задержки включения [с]	<, 0.5
Время реакции на импульс аналогового выхода [мс]	7
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link
Данные процесса IO-Link (циклические)	функция длина бита давление 32 температура 32 состояние устройства 4 двоичная коммутационная информация2
Демпфирование аналогового выхода dAA[s]	0...99.99
Диапазон измерения	-25...150 °C-13...302 °F
Дизайн	замена для PI10xx, PI20xx, PI709x, PIM09x, PL205x, PM205x, PF205x
Дисплейный блок	мбар, кПа, дюймы вод. ст., мм вод. ст.
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Жилье	цилиндрический
Заводские настройки	SP1 =62,5 мбарP1 = 57,5 мбарSP2 = 187,5 мбарP2 = 182,5 мбарASP = 0,00 мбарAEP = 250 мбарAP = 2,00 sdAA =2,00 с
Защита	IP 67, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...99.99
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PI-,25BRES30-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	(Ub - 10 V) / 21,5 mA, 650 Ω (Ub = 24 V)
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), FKM, PTFE, PBT, PEI, PFA
Материалы (смачиваемые части)	керамика (99,9 % Al2O3), нержавеющая сталь (316L/1.4435), характеристики поверхности: Ra &, lt, 0,4 мкм / Rz = 4 мкм, ПТФЭ
Мин. время отклика коммутационного выхода (dAP)[мс]	3
Мин. время цикла процесса [мс]	5.6
Мин. разница между SP и rP	0,5 мбар0,2 дюйма H2O0,05 кПа5 мм вод. ст.
Мин. разрывное давление	30000 mbar12044 inH2O3000 kPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Момент затяжки [Нм]	25
Нет мертвого пространства	да
Номинальное давление	6000 mbar2400 inH2O600 kPa
Общее количество выходов	2
Общее отклонение в диапазоне температур	Диапазон температурполное отклонение-25...15 °CОтклонение характеристики ±0,1 % от диапазона/10 К15...80 °CОтклонение характеристики80...150 °CОтклонение характеристики ±0,15 % от диапазона/10 К
Одобрение UL	Номер одобрения UL: J048 Номер файла: ULE174189
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (DIN IEC EN 62828-1, включая погрешность нулевой точки и диапазона, нелинейность, гистерезис, диапазон изменения 1:1)
Отображать	Дисплейный блокСветодиод, зеленыйСветодиод состояния переключения, желтыйФункциональный дисплейБуквенно-цифровой дисплей, 4-значныйИзмеренные значенияБуквенно-цифровой дисплей, 4-значный
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Повторяемость[К]	± 0,2
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault1152
Постоянный номинальный ток коммутационного выхода DC[мА]	100
Потребляемый ток [мА]	5...45, (430 при макс. токе нагрузки)
Приложение	для установки заподлицо в пищевой и перерабатывающей промышленности
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Примечания	Пожалуйста, не используйте для новых проектов. Адаптеры больше не доступны в качестве аксессуаров.
Примечания по точности/отклонению	для более подробной информации см. раздел Диаграммы и графики
Профили	Общие данные - Идентификация и диагностика I&, amp, D. Данные измерений, высокое разрешение.
Рабочее напряжение[В]	18...30 DC
Размеры[мм]	Ø 50 / L = 106.4
Разрешение IO-Link по давлению [мбар]	0.01
Разрешение IO-Link температура [K]	0.2
Разрешение[К]	0.2
Ревизия IO-Link	1.1
режим SIO	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	вязкие среды и жидкости со взвешенными частицами, жидкости и газы
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...150
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение S30x2 наружная резьба Асептофлекс
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-12.4...249.6 mbar-5...100.2 inH2O-1.24...24.96 kPa-126...2545 mmWS
Точность точки переключения [% от диапазона]	<, ± 0,2, (DIN EN IEC 62828-1, Turn down 1:1)
Точность[К]	± 2,5+ (0,08 x (температура окружающей среды - температура среды))
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-12...250 mbar-4.8...100.4 inH2O-1.2...25 kPa-122...2549 mmWS
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Функции IO-Link (ациклические)	метка, специфичная для приложения, внутренняя температура, счетчик часов работы, счетчик циклов переключения, счетчик пиков давления
Частота переключения постоянного тока [Гц]	125
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61326-1
