IFM PN2292 дополнительные характеристики

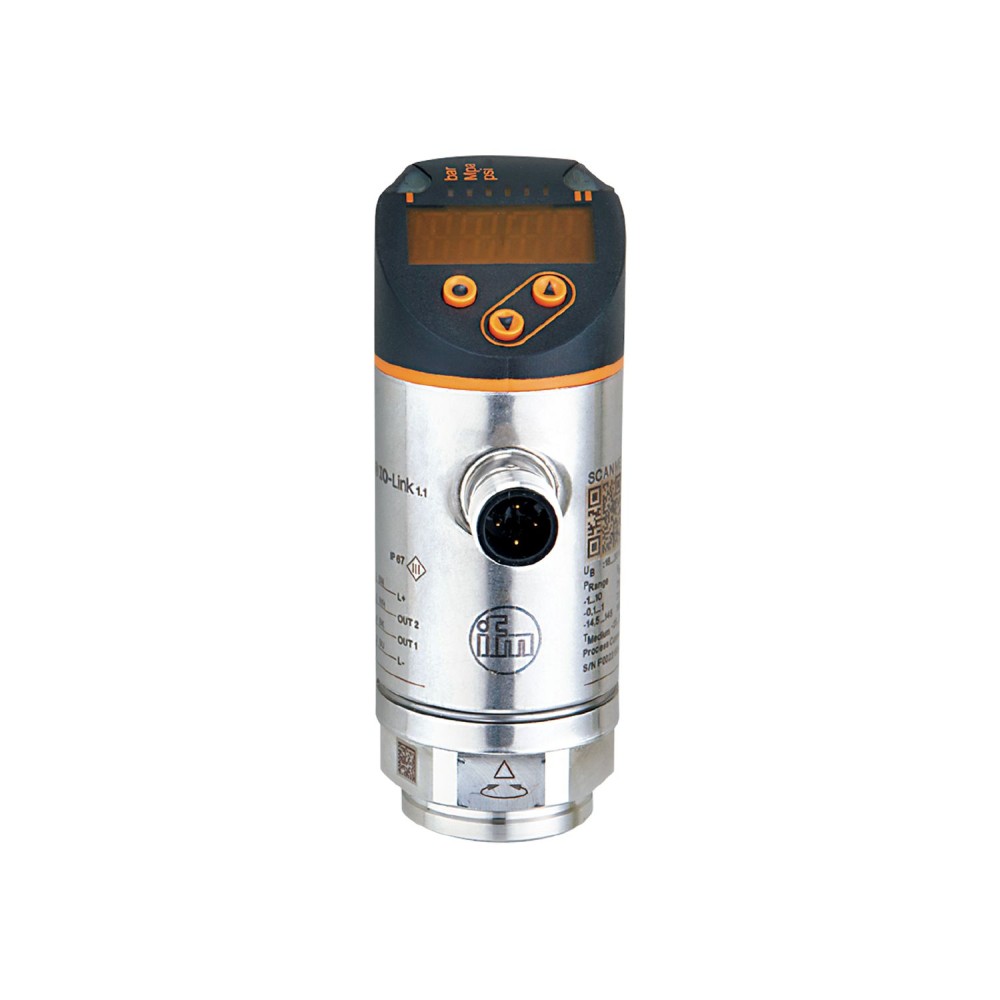

Датчик давления IFM PN-100-SEN14-MFRKG/US/ /V PN2292
Датчик давления IFM PN-100-SEN14-MFRKG/US/ /V PN2292 предназначен для точного измерения относительного давления в промышленных системах. Устройство отличается robustной конструкцией и расширенными возможностями интеграции, что делает его применимым в различных отраслях.
Ключевые технические характеристики
Диапазон измерения и номинальное давление:Датчик обеспечивает диапазон измерения от 0 до 100 bar (0... 1450 psi, 0... 10 MPa). Номинальное давление составляет 300 bar (30 MPa, 4350 psi), что гарантирует надежность при повышенных нагрузках.
Тип и функциональность выходов:Устройство оснащено двумя выходами. Один из них программируется как интерфейс IO-Link, а другой может быть настроен как аналоговый выход (0... 10 В) или дополнительный коммутационный выход. Это обеспечивает гибкость для подключения к различным системам управления и сбора данных.
Принцип измерения и долгосрочная стабильность:В основе работы датчика лежит керамическая емкостная ячейка измерения давления. Данный принцип обеспечивает высокую устойчивость к перегрузкам и исключительную долговременную стабильность показаний, что критически важно для непрерывных производственных процессов.
Степень защиты и конструктивное исполнение:Корпус датчика соответствует степеням защиты IP 65 и IP 67. Материалы, контактирующие со средой, выполнены из нержавеющей стали (316L/1. 4404), а также Al2O3(керамика) и FKM, что обеспечивает прочность и коррозионную стойкость в жестких промышленных условиях.
Интерфейс пользователя и отображение:Датчик оборудован 4-значным буквенно-цифровым дисплеем с возможностью красно-зеленой индикации. Это позволяет оператору визуально контролировать текущее состояние и четко идентифицировать нахождение измеряемого значения в допустимом диапазоне. Технологическое соединение может быть повернуто для оптимального выравнивания.
Преимущества
- Универсальность интеграции:Благодаря наличию программируемых выходов (IO-Link, аналоговый/коммутационный) датчик легко интегрируется в существующие и новые системы автоматизации, обеспечивая эффективную передачу данных.
- Надежность и точность измерений:Использование керамической емкостной ячейки и высокая защита от перегрузки гарантируют стабильные, точные показания и длительный срок службы даже при значительных колебаниях давления и в сложных условиях эксплуатации.
- Удобство эксплуатации и визуальный контроль:Красно-зеленый дисплей с возможностью поворота технологического соединения упрощает установку, настройку и позволяет осуществлять быстрый и наглядный контроль рабочих параметров в режиме реального времени.
| MAWP для приложений согласно CRN[бар] | 125 бар |
|---|---|
| MTTF[лет] | 138 |
| Аналоговая конечная точка | 20...100 bar290...1450 psi2...10 MPa |
| Аналоговая начальная точка | 0...80 бар0...1160 psi0...8 MPa |
| Аналоговый выход | 0...10, (scalable 1:5) В |
| Артикул | PN2292 |
| В шагах от | 0,1 бар1 фунт/кв. дюйм0,01 МПа |
| Вакуумное сопротивление | -1000 mbar-0.1 MPa |
| Вес | 261 |
| Время задержки включения [с] | 0.3 |
| Время отклика | <, 1.5 мс |
| Выходная функция | нормально открытый / нормально закрытый, (параметризуемый) |
| Выходной сигнал | коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый) |
| Габариты | Ø 34 / L = 90.7 |
| Данные процесса IOLink (циклические) | функция длина бита давление 16 состояние устройства 4 двоичная коммутационная информация2 |
| Демпфирование аналогового выхода dAA[s] | 0...4 |
| Диапазон измерения | 0...100 bar0...1450 psi0...10 MPa |
| Диапазон температурного коэффициента [% от диапазона / 10 K] | <, ± 0,2, (-0...80 °C) |
| Директива по оборудованию, работающему под давлением | Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу |
| Долгосрочная стабильность [% диапазона] | &, lt, ± 0,05, (Поворот вниз 1:1, за 6 месяцев) |
| Защита | IP 65, IP 67 |
| Защита от короткого замыкания | да |
| Защита от обратной полярности | да |
| Защита от перегрузки | да |
| Значение процесса демпфирования dAP[s] | 0...4 |
| Измерительный элемент | керамическая емкостная ячейка измерения давления |
| Интегрированный сторожевой таймер | да |
| Интегрированный элемент ограничителя | нет (можно модернизировать) |
| Интерфейс связи | IO-Link |
| Класс защиты | III |
| Код производителя | PN-100-SEN14-MFRKG/US/ /V |
| Количество аналоговых выходов | 1 |
| Количество в упаковке | 1 шт. |
| Количество входов и выходов | Количество цифровых выходов: 2, Количество аналоговых выходов: 1 |
| Количество цифровых выходов | 2 |
| Макс. время отклика аналогового выхода [мс] | 3 |
| Макс. нагрузка [Ом] | 500 |
| Макс. падение напряжения на коммутируемом выходе DC[В] | 2 |
| Материалы | нержавеющая сталь (316L/1.4404), PBT+PC-GF30, PBT-GF20, PC |
| Материалы (смачиваемые части) | нержавеющая сталь (316L/1.4404), AI2O3 (96%, керамика), FKM |
| Мин. время цикла процесса [мс] | 3 |
| Мин. разница между SP и rP | 0,5 бар 6 фунтов на кв. дюйм 0,05 МПа |
| Мин. разрывное давление | 650 бар9400 фунтов на кв. дюйм65 МПа |
| Мин. сопротивление изоляции [МОм] | 100, (500 V DC) |
| Мин. сопротивление нагрузки [Ом] | 2000 |
| Мин. циклы давления | 100 миллионов |
| Момент затяжки [Нм] | >, 50 |
| Номинальное давление | 300 бар 4350 фунтов на кв. дюйм 30 МПа |
| Нулевая точка температурного коэффициента [% от диапазона / 10 K] | <, ± 0,2, (-0...80 °C) |
| Общее количество выходов | 2 |
| Одобрение UL | Одобрение UL № J013 |
| Отклонение гистерезиса [% от диапазона] | <, ± 0,1, (Turn down 1:1) |
| Отклонение характеристик [% от диапазона] | &, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (Уменьшение 1:1, BFSL = прямая линия наилучшего соответствия, LS = настройка предельного значения) |
| Отображать | Дисплей: 3 светодиода, зеленые (бар, фунт/кв. дюйм, МПа), состояние переключения, 2 светодиода, желтые, измеренные значения, алфавитно-цифровой дисплей, красный/зеленый, 4-значный |
| Параметры настройки параметров | гистерезис / окно, нормально открытый / нормально закрытый, задержка включения/выключения, демпфирование, дисплей, выход тока/напряжения |
| Повторяемость [% диапазона] | &, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1) |
| Поддерживаемые идентификаторы устройств | Тип операцииDeviceIDЗаводская настройка / CMPT = 2471Status_B Высокое разрешение / CMPT = 3987 |
| Постоянный номинальный ток коммутационного выхода DC[мА] | 250 |
| Потребляемый ток [мА] | <, 35 |
| Примечания по точности/отклонению | Точность точки переключения, погрешность линейности по DNV GL: &, lt, ± 1%: &, lt, ± 1% |
| Программируемое время задержки dS, dr[s] | 0...50 |
| Профили | Интеллектуальный датчик - SSP 3.1 Измерительный датчик Common - I&, amp, D Идентификация и диагностика |
| Рабочее напряжение[В] | 18...30 постоянного тока, (два SELV/PELV) |
| Разрешение IOLink давление [бар] | 0.05 |
| Ревизия IOLink | 1.1 |
| режим SIO | да |
| Связь | Разъём: 1 x M12, кодировка: A, Контакты: позолоченные |
| Специальная особенность | Позолоченные контакты |
| Средняя температура[°C] | -25...80 |
| стандарт SDCI | IEC 61131-9 |
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -40...100 |
| Технологическое соединение | резьбовое соединение 1/4&, quot, NPT внутренняя резьба |
| Тип давления | относительное давление |
| Тип защиты от короткого замыкания | импульсный |
| Тип трансмиссии | COM2 (38,4 кБод) |
| Точка сброса rP | 0.2...99.6 bar3...1444 psi0.02...9.96 MPa |
| Точность точки переключения [% от диапазона] | <, ± 0,4, (Turn down 1:1) |
| Требуемый тип главного порта | А, (когда контакт 2 не подключен: B) |
| Ударопрочность | DIN EN 60068-2-2750 g (11 ms) |
| Условно подходит для | использование в газах при давлении &, gt, 25 бар только по запросу |
| Уставка SP | 0.6...100 bar9...1450 psi0.06...10 MPa |
| Устойчивость к вибрации | DIN EN 60068-2-620 g (10...2000 Hz) |
| Функции IOLink (ациклические) | тег, специфичный для приложения |
| Частота переключения постоянного тока [Гц] | <, 500 |
| Электрическое проектирование | ПНП/НПН |
| ЭМС | DIN EN 61000-6-2DIN EN 61000-6-3 |
