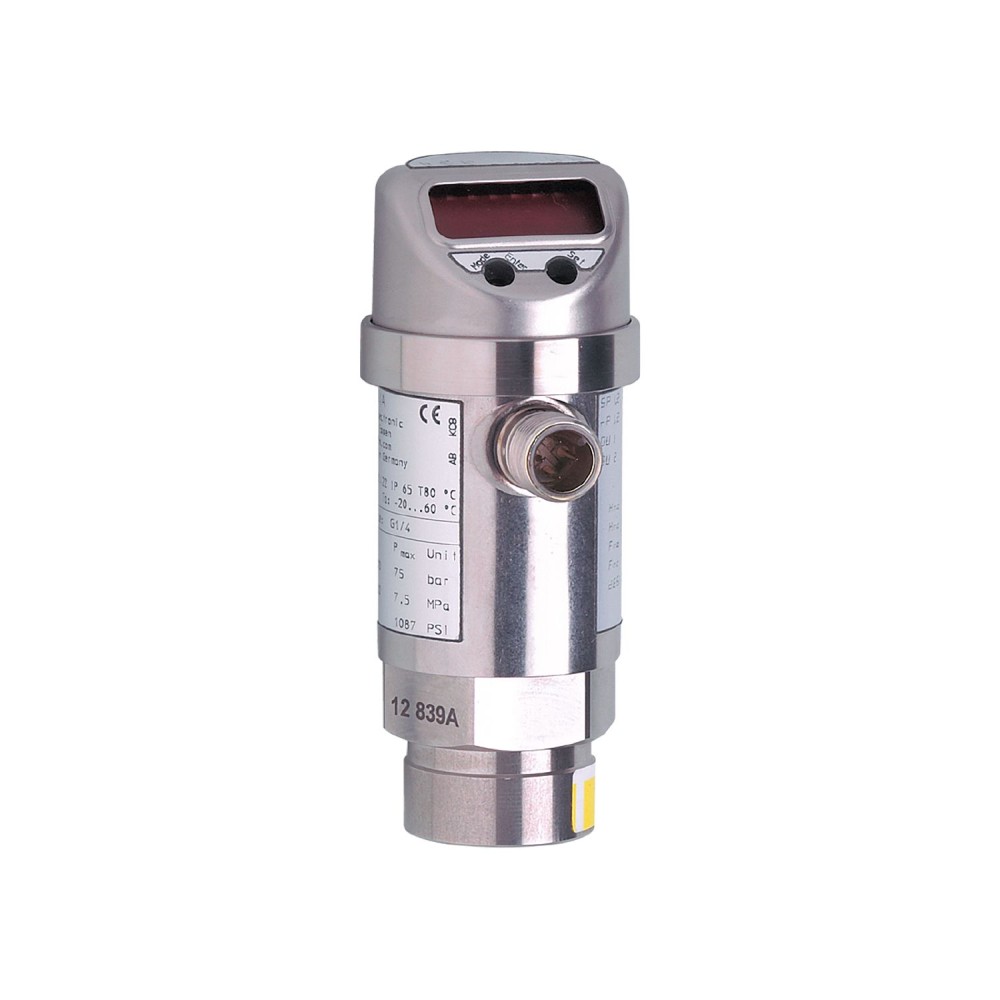

Датчик давления с дисплеем IFM PN-2,5-RBR14-QFPKG/US/3D /V PN016A

Код товара: 189978

IFM Производитель

64 056 ₽

Быстрый заказ

Характеристики

Код производителяPN016A

АртикулPN016A

Код производителяPN-2,5-RBR14-QFPKG/US/3D /V

Все характеристики

IFM PN016A дополнительные характеристики

Описание

Датчик давления IFM PN-2, 5-RBR14-QFPKG/US/3D /V (PN016A)

Датчик давления IFM PN016A представляет собой электронный монитор давления, разработанный для применения в промышленных условиях, включая взрывоопасные зоны. Устройство оснащено дисплеем и предлагает гибкие возможности конфигурирования для различных задач контроля давления.

Ключевые характеристики

Диапазон измерения:Датчик обеспечивает измерение давления в диапазоне от 0 до 2, 5 бар (0... 250 кПа). Это позволяет применять его в системах с низким и средним давлением, где требуется точный контроль измеряемой среды.
Тип выходного сигнала и интерфейс IO-Link:Устройство имеет два цифровых выхода с возможностью настройки типа выходной функции (PNP/NPN, нормально открытый/нормально закрытый). Один из выходов может быть сконфигурирован как диагностический, что повышает функциональность системы. Поддержка интерфейса IO-Link обеспечивает расширенные возможности связи, параметризации и диагностики в современных автоматизированных системах.
Маркировка ATEX:Датчик соответствует требованиям ATEX с маркировкой II 3D Ex tc IIIC T80°C Dc X. Это подтверждает безопасность его применения во взрывоопасных пылевых средах (зона 22).
Конструктивное исполнение и надежность:Корпус датчика выполнен из нержавеющей стали (материалы 304/1. 4301, 316L/1. 4404), что обеспечивает прочность и устойчивость к агрессивным средам. Степень защиты IP65 гарантирует защиту от пыли и водяных струй. Заявленный срок службы составляет более 100 миллионов циклов изменения давления, что свидетельствует о высокой долговечности устройства.
Дисплей:Встроенный 4-разрядный светодиодный дисплей обеспечивает четкое отображение измеряемых значений и статуса работы. Это упрощает мониторинг и настройку параметров непосредственно на объекте.

Преимущества

Безопасная эксплуатация в условиях взрывоопасных пылевых сред благодаря наличию соответствующей ATEX сертификации.
Высокая надежность и увеличенный срок службы обеспечиваются за счет использования прочных материалов корпуса из нержавеющей стали и гарантированного количества циклов изменения давления.
Гибкость интеграции в промышленные системы и расширенные возможности диагностики достигаются благодаря двум настраиваемым цифровым выходам и поддержке протокола IO-Link.

Характеристики Датчик давления с дисплеем IFM PN-2,5-RBR14-QFPKG/US/3D /V PN016A

Основные характеристики

MTTF[лет]	194
Аналоговые данные процесса	1
Артикул	PN016A
В шагах от	0,01 бар 0,2 фунт/кв. дюйм 1 кПа
Вес	303
Время задержки включения [с]	0.3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 36 / L = 94
Диапазон измерения	0...2.5 bar0...2500 mbar0...36.3 psi0...250 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2, (0...60 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Заводские настройки	SP1 = 0.63 barrP1 = 0.58 barSP2 = 1.88 barrP2 = 1.83 bar
Защита	IP 65
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перенапряжения	yes, (<, 40 V)
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-2,5-RBR14-QFPKG/US/3D /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
маркировка ATEX	II 3D Ex tc IIIC T80°C Dc X
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), ПК, ПБТ, ПЭИ, ФКМ, ПТФЭ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	50 бар725 фунтов на кв. дюйм5000 кПа
Мин. циклы давления	100 миллионов
Номинальное давление	20 бар 290 фунтов на кв. дюйм 2000 кПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (0...60 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,25
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленый, состояние переключения, 2 светодиода, желтый, функциональный дисплей, алфавитно-цифровой дисплей, 4-значный, измеряемые значения, алфавитно-цифровой дисплей, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, диагностическая функция, логика переключения, задержка включения/выключения, демпфирование, дисплей
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault312
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 50
Программируемое время задержки dS, dr[s]	0, 0,2...50
Рабочее напряжение[В]	18...36 постоянного тока, (два SELV/PELV)
Ревизия IOLink	1.1
режим SIO	да
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-20...60
стандарт SDCI	IEC 61131-9 CDV
Температура окружающей среды[°C]	-20...60
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 внутренняя резьба
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.01...2.49 bar0.2...36 psi1...249 kPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Уставка SP	0.02...2.5 bar0.4...36.2 psi2...250 kPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
