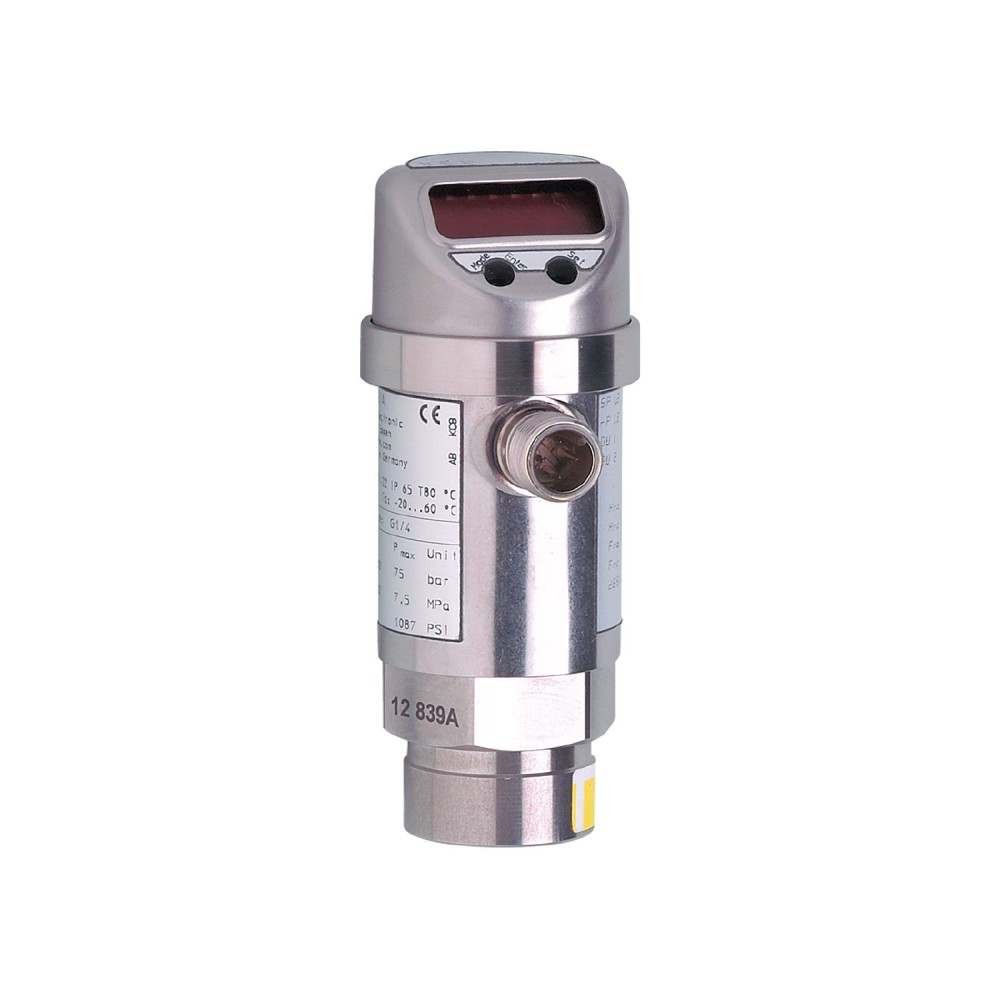

Датчик давления с дисплеем IFM PN-010-RBR14-QFPKG/US/3D /V PN014A

Код товара: 189977

IFM Производитель

64 057 ₽

Быстрый заказ

Характеристики

Код производителяPN014A

АртикулPN014A

Код производителяPN-010-RBR14-QFPKG/US/3D /V

Все характеристики

IFM PN014A дополнительные характеристики

Описание

Датчик давления IFM PN014A (PN-010-RBR14-QFPKG/US/3D /V)

Датчик давления IFM PN014A предназначен для высокоточного мониторинга давления в промышленных системах, включая применение во взрывоопасных зонах. Модель оснащена дисплеем для визуализации измеряемых значений и обеспечивает гибкую интеграцию в системы автоматизации.

Основные технические характеристики

Диапазон измерения:Датчик обеспечивает измерение давления в диапазоне от -1 до 10 бар (от -14. 5 до 145 psi или от -0. 1 до 1 МПа). Этот широкий диапазон позволяет использовать устройство как для контроля избыточного давления, так и для измерения вакуума.

Применение во взрывоопасных зонах:Модель имеет маркировку ATEX II 3D Ex tc IIIC T80°C Dc X, что подтверждает ее пригодность для безопасной эксплуатации в зонах с наличием горючей пыли. Это гарантирует соответствие строгим требованиям безопасности для критически важных промышленных сред.

Выходные сигналы и интерфейс:Устройство оснащено двумя коммутационными выходами (PNP/NPN), один из которых может быть настроен как диагностический. Поддержка интерфейса IO-Link обеспечивает возможность цифровой передачи данных и удаленной параметризации, повышая гибкость интеграции и диагностики.

Конструкция и материалы:Корпус датчика выполнен из нержавеющей стали, что обеспечивает высокую механическую прочность и устойчивость к коррозии в агрессивных условиях. Смачиваемые части изготовлены из нержавеющей стали (303S22/1. 4305), керамики и FKM, что гарантирует химическую совместимость с широким спектром измеряемых сред. Степень защиты IP 65 гарантирует защиту от пыли и водяных струй.

Преимущества

Высокая надежность в сложных условиях:Благодаря прочному корпусу из нержавеющей стали и степени защиты IP 65, датчик устойчив к механическим воздействиям и агрессивным средам, обеспечивая длительный срок службы в промышленных условиях.
Безопасность эксплуатации во взрывоопасных зонах:Наличие сертификации ATEX позволяет применять датчик в условиях с потенциально взрывоопасной пылевой атмосферой, что критически важно для определенных отраслей промышленности.
Гибкость интеграции и мониторинга:Два программируемых коммутационных выхода и поддержка IO-Link обеспечивают универсальность подключения к различным системам управления и возможность удаленной настройки, а четкий 4-разрядный светодиодный дисплей облегчает локальный контроль.

Характеристики Датчик давления с дисплеем IFM PN-010-RBR14-QFPKG/US/3D /V PN014A

Основные характеристики

MTTF[лет]	194
Аналоговые данные процесса	1
Артикул	PN014A
В шагах от	0.05 bar1 psi0.005 MPa
Вес	304
Время задержки включения [с]	0.3
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, IO-Link, (настраиваемый)
Габариты	Ø 36 / L = 94
Диапазон измерения	-1...10 bar-14.5...145 psi-100...1000 kPa-0.1...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2, (0...60 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Заводские настройки	SP1 = 2.50 barrP1 = 2.30 barSP2 = 7.50 barrP2 = 7.30 bar
Защита	IP 65
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перенапряжения	yes, (<, 40 V)
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-010-RBR14-QFPKG/US/3D /V
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2
Количество цифровых выходов	2
Макс. падение напряжения на коммутируемом выходе DC[В]	2
маркировка ATEX	II 3D Ex tc IIIC T80°C Dc X
Материалы	нержавеющая сталь (304/1.4301), нержавеющая сталь (316L/1.4404), ПК, ПЭИ, ФКМ, EPDM/X, ПТФЭ
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, FKM
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	150 бар 2175 фунтов на кв. дюйм 15 МПа
Мин. циклы давления	100 миллионов
Номинальное давление	75 бар 1087 фунтов на кв. дюйм 7,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (0...60 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,25
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Отображать	Дисплей: 3 светодиода, зеленый, состояние переключения, 2 светодиода, желтый, функциональный дисплей, алфавитно-цифровой дисплей, 4-значный, измеряемые значения, алфавитно-цифровой дисплей, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, диагностическая функция, логика переключения, задержка включения/выключения, демпфирование, дисплей
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault311
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 50
Программируемое время задержки dS, dr[s]	0, 0,2...50
Рабочее напряжение[В]	18...36 постоянного тока, (два SELV/PELV)
Ревизия IOLink	1.1
режим SIO	да
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-20...60
стандарт SDCI	IEC 61131-9 CDV
Температура окружающей среды[°C]	-20...60
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 внутренняя резьба
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-0.95...9.95 bar-13...144 psi-0.095...0.995 MPa
Точность точки переключения [% от диапазона]	<, ± 0,5
Требуемый тип главного порта	А
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Уставка SP	-0.9...10 bar-12...145 psi-0.09...1 MPa
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 170
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
