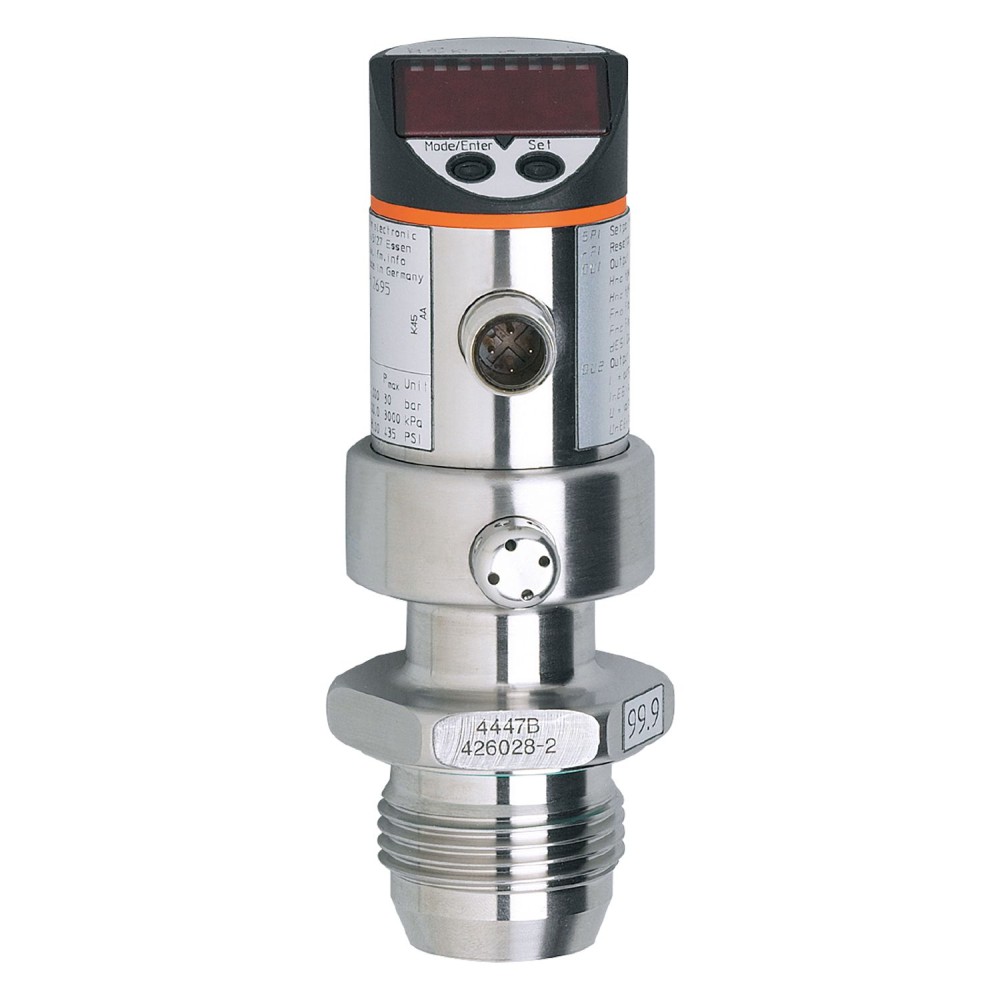

Датчик давления с функцией диагностики для насосов IFM PIM025-REA01-KFPKG/US/ /P PIM693

Код товара: 189975

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPIM693

Код производителяPIM025-REA01-KFPKG/US/ /P

Все характеристики

IFM PIM693 дополнительные характеристики

Описание

Две функции в одном устройстве: мониторинг насоса и определение давления, надежная диагностика нарушений в зоне всасывания и обнаружение кавитации, обнаружение выделяющихся жидкостей или скопления воздуха в насосе, независимый мониторинг давления в системе со вторым коммутационным выходом, управление насосом через аналоговый выход

Характеристики Датчик давления с функцией диагностики для насосов IFM PIM025-REA01-KFPKG/US/ /P PIM693

Основные характеристики

MTTF[лет]	188
Аналоговая конечная точка	5.24...25 bar76.2...362.7 psi0.524...2.5 MPa
Аналоговая начальная точка	-1...18.74 bar-14.4...271.8 psi-0.1...1.874 MPa
Аналоговый токовый выход [мА]	4...20, инвертируемый, (масштабируемый)
Артикул	PIM693
В шагах от	0.02 bar0.3 psi0.002 MPa
Вес[г]	457
Время задержки включения [с]	0.2
Время отклика[мс]	<, 2.5
Время реакции на импульс аналогового выхода [мс]	0.2
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Демпфирование аналогового выхода dAA[s]	0...10
Диапазон измерения	-1...25 bar-14.4...362.7 psi-0.1...2.5 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (0...70 °C)
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Жилье	цилиндрический
Заводские настройки	OU1 = FncOU2 = IASP = 0,00 барAEP = 25,00 бар
Замечания	диагностика насосов для насосов с постоянной скоростью вращения (отклонение +/- 10 % от заученной скорости вращения)диапазон скоростей 40...3000 об/минминимальное давление для диагностики насосов 0,5 барКвалификация 3-А действительна только в том случае, если для установки используются адаптеры с квалификацией 3-А.
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...10
Интегрированный сторожевой таймер	да
Класс защиты	III
Код производителя	PIM025-REA01-KFPKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), ПК, ПБТ, ПЭИ, ФКМ, ПТФЭ
Материалы (смачиваемые части)	керамика (99,9 % Al2O3), нержавеющая сталь (316L/1.4435), характеристики поверхности: Ra &, lt, 0,4 мкм / Rz = 4 мкм, ПТФЭ
Мин. разрывное давление	350 бар 5070 фунтов на кв. дюйм 35 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Нет мертвого пространства	да
Номинальное давление	100 бар 1450 фунтов на кв. дюйм 10 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплей4 светодиода, зеленый, состояние переключения2 светодиода, желтый, функциональный дисплей, алфавитно-цифровой дисплей, 4-значный, измеряемые значения, алфавитно-цифровой дисплей, 4-значный
Параметры настройки параметров	нулевая точка, диапазон
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 50
Приложение	для установки заподлицо в пищевой и перерабатывающей промышленности
Примечания по частоте переключения [Гц]	ВНЕ2
Рабочее напряжение[В]	18...32 DC
Размеры[мм]	Ø 34 / L = 119
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	вязкие среды и жидкости со взвешенными частицами, жидкости и газы
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...125, (145 max. 1h)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба уплотнительный конус
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-1...24.96 bar-14.4...362.1 psi-0.1...2.496 MPa
Точность точки переключения [% от диапазона]	<, ± 0,2, (Turn down 1:1)
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Уставка SP	-0.96...25 bar-13.8...362.7 psi-0.096...2.5 MPa
Установка	свободно вращающийся корпус на 350°
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	350
Электрическое проектирование	ПНП
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
