Датчик давления промывки с дисплеем IFM PI-001BREZ02-MFRKG/US/ /P PI2307

Код товара: 189973

IFM Производитель

118 000 ₽

Быстрый заказ

Характеристики

Код производителяPI2307

АртикулPI2307

Код производителяPI-001BREZ02-MFRKG/US/ /P

Все характеристики

IFM PI2307 дополнительные характеристики

Описание

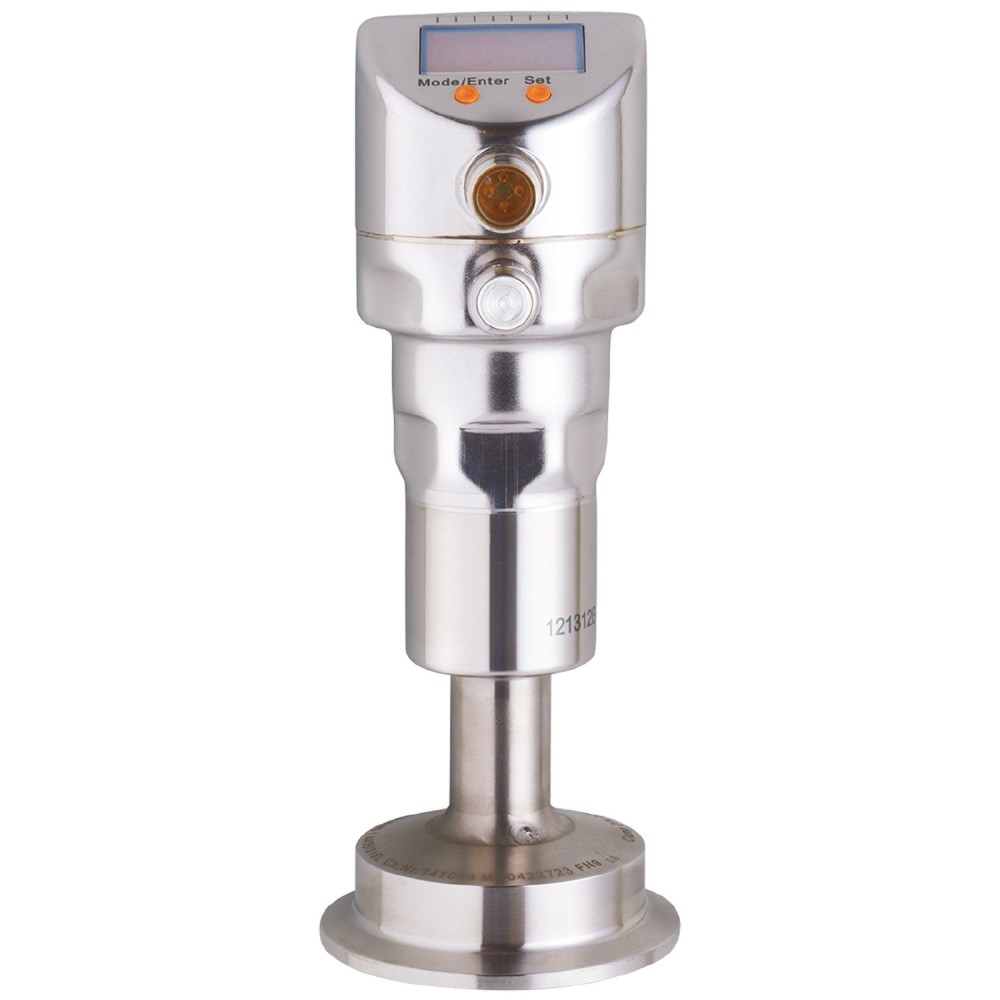

Датчик давления IFM PI-001BREZ02-MFRKG/US/ /P PI2307

Датчик давления IFM PI2307 (артикул PI-001BREZ02-MFRKG/US/ /P) предназначен для применения в процессах с высокими температурами, характерными для пищевой промышленности, производства напитков и фармацевтики. Устройство выполнено в прочном корпусе из нержавеющей стали с гигиенической конструкцией заподлицо, что упрощает очистку и предотвращает скопление загрязнений.

Ключевые характеристики

Диапазон измерения:Датчик обеспечивает измерение относительного давления в диапазоне от -50 до 1000 мбар (от -0. 73 до 14. 5 фунт/кв. дюйм или от -5 до 100 кПа). Этот диапазон позволяет контролировать как вакуум, так и избыточное давление в технологических процессах.
Рабочая температура среды:Устройство рассчитано на работу со средами, температура которых находится в диапазоне от -20 до 200 °C. Высокая температурная устойчивость критична для таких процессов, как пастеризация, стерилизация (CIP/SIP) и другие операции, требующие точного контроля давления при повышенных температурах.
Технологическое соединение и материалы смачиваемых частей:Датчик оснащен гигиеническим присоединением Clamp DN50 (2 дюйма) в соответствии со стандартами DIN 32676 (ISO 2852). Смачиваемые части выполнены из нержавеющей стали марки 316L (1. 4435). Эти параметры обеспечивают санитарные условия эксплуатации, устойчивость к агрессивным моющим средствам и совместимость с пищевыми продуктами.
Степень защиты:Датчик обладает высокой степенью защиты IP 67, IP 68 и IP 69K. Это гарантирует надежную работу в условиях интенсивной мойки под высоким давлением и с использованием высокотемпературных струй воды, что является стандартом в гигиенических производствах.
Выходной сигнал и интерфейс связи:Устройство поддерживает коммутационный и аналоговый (4... 20 мА, масштабируемый) выходные сигналы, а также интерфейс IO-Link. Это обеспечивает гибкость подключения к различным системам автоматизации и возможность расширенной параметризации и диагностики.

Преимущества

Адаптация к высоким температурам:Способность работать при температуре среды до 200 °C делает датчик применимым в процессах, где требуется регулярная стерилизация и горячая промывка, таких как UHT-обработка и пастеризация.
Высокие гигиенические стандарты:Использование технологического соединения Clamp DN50 и смачиваемых частей из нержавеющей стали 316L обеспечивает соответствие строгим санитарным требованиям пищевой, фармацевтической и биотехнологической промышленности.
Надежность в жестких условиях:Степень защиты IP 67, IP 68 и IP 69K гарантирует долговременную работоспособность датчика в агрессивных условиях с частыми и интенсивными процедурами очистки.
Гибкость интеграции:Наличие аналогового выхода и интерфейса IO-Link упрощает интеграцию датчика в существующие и новые системы управления, предоставляя возможности для детальной настройки и диагностики.

Характеристики Датчик давления промывки с дисплеем IFM PI-001BREZ02-MFRKG/US/ /P PI2307

Основные характеристики

MTTF[лет]	142
Аналоговая конечная точка	200...1000 mbar2.9...14.5 psi20...100 kPa
Аналоговая начальная точка	-50...750 mbar-0.73...10.88 psi-5...75кПа
Аналоговые данные процесса	1
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PI2307
В шагах от	1 мбар0,01 фунт/кв. дюйм0,1 кПа
Вес	1200.45 г
Время задержки включения [с]	0.5
Время реакции на импульс аналогового выхода [мс]	7
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	Ø 50 / L = 163
Демпфирование аналогового выхода dAA[s]	0.01...99.99
Диаметр диафрагмы[мм]	47.5
Диапазон измерения	-50...1000 mbar-0.73...14.5 psi-5...100 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (0...200 °C)
Дисплейный блок	мбар, кПа, фунт/кв. дюйм, дюйм вод. ст., м вод. ст., % от диапазона
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Заводские настройки	SP1 = 250 мбарP1 = 230 мбарSP2 = 750 мбарP2 = 730 мбарASP = 0 мбарAEP = 1000 мбар
Заливочная жидкость для передачи давления	NEOBEE (пищевой, соответствует требованиям FDA)
Защита	IP 67, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...30
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PI-001BREZ02-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), нержавеющая сталь (316L/1.4435), ПБТ, ПЭИ, ПФА
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4435)
Мин. время отклика коммутационного выхода (dAP)[мс]	3
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	30000 mbar435 psi3000 kPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	10 миллионов
Номинальное давление	10000 mbar145 psi1000 kPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,3, (0...200 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплейный блокСветодиод, зеленыйСветодиод состояния переключения, желтыйФункциональный дисплейБуквенно-цифровой дисплей, 4-значныйИзмеренные значенияБуквенно-цифровой дисплей, 4-значный
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault256
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 45
Примечание о температуре окружающей среды	Температура среды: ≤ 200 °C
Примечание об утверждении	Включая бесплатный сертификат калибровки по 6 точкам.
Рабочее напряжение[В]	18...32 DC
Ревизия IOLink	1.0
режим SIO	да
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-20...200, (-20...90 <, 0 bar)
стандарт SDCI	Спецификация связи IO-Link, версия 1.0, январь 2009 г., номер заказа: 10.002
Температура окружающей среды[°C]	-25...65
Температура хранения[°C]	-25...100
Технологическое соединение	Clamp DN50 (2", ) DIN 32676 (ISO 2852)
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-50...998 mbar-0.73...14.47 psi-0.5...99.8 kPa
Точность точки переключения [% от диапазона]	<, ± 0,2, (Turn down 1:1)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-48...1000 mbar-0.7...14.5 psi-4.8...100 kPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 0.38 µm
Частота переключения постоянного тока [Гц]	125
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
