Датчик давления с аналоговым дисплеем IFM PG-100-REB12-MFRKG/US/ /P PG2452

Код товара: 189972

IFM Производитель

63 674 ₽

Быстрый заказ

Характеристики

Код производителяPG2452

АртикулPG2452

Код производителяPG-100-REB12-MFRKG/US/ /P

Все характеристики

IFM PG2452 дополнительные характеристики

Описание

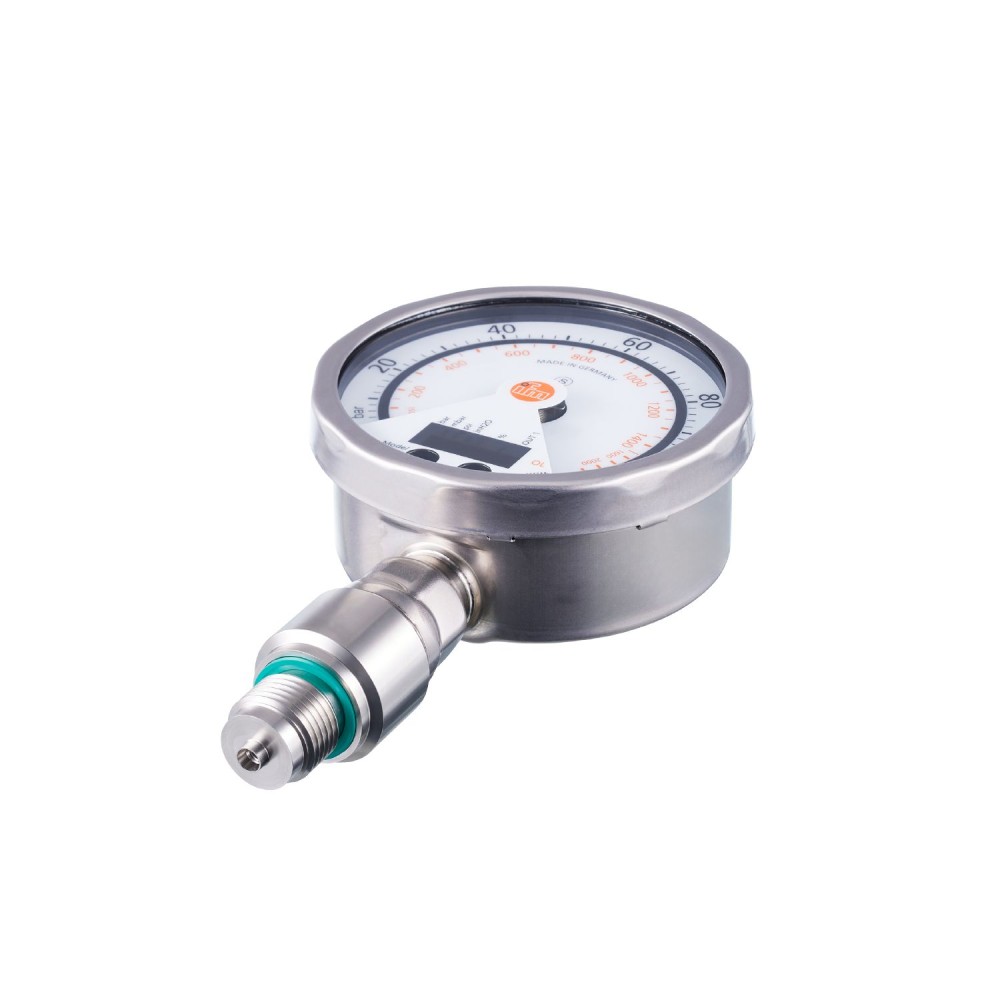

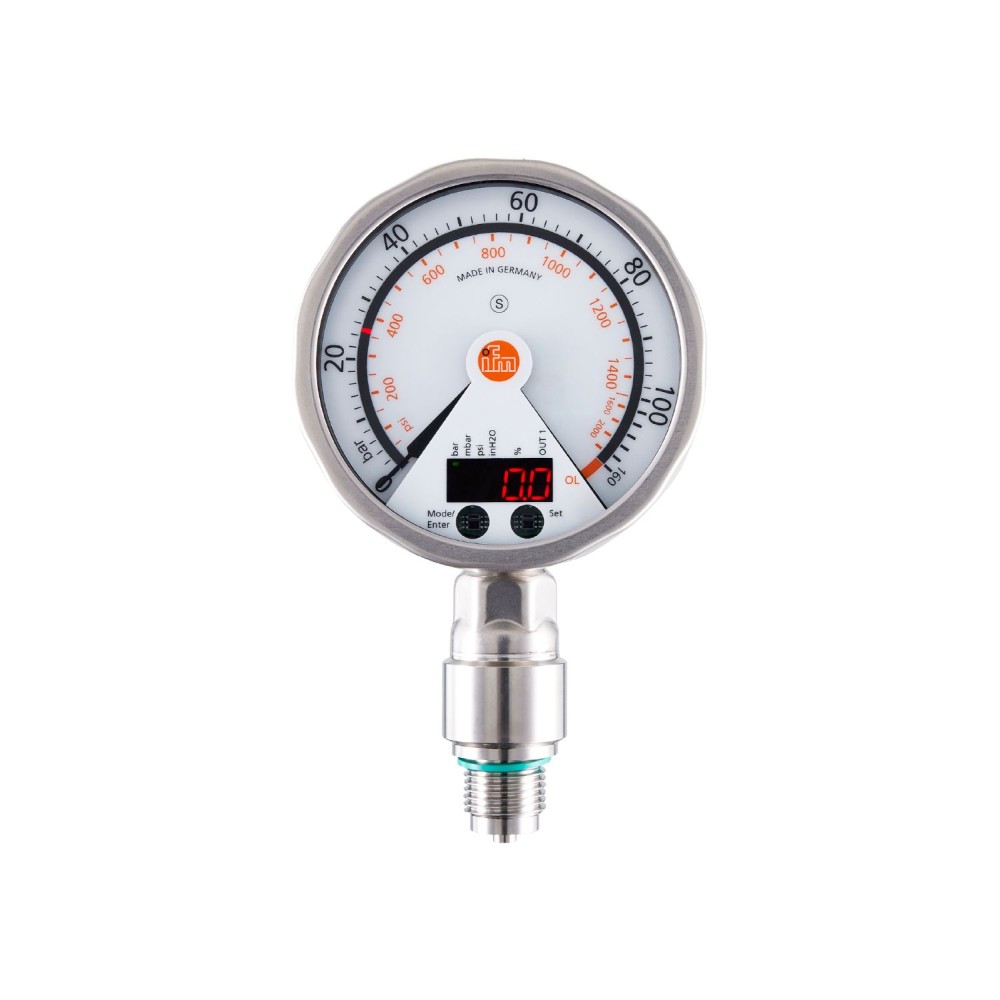

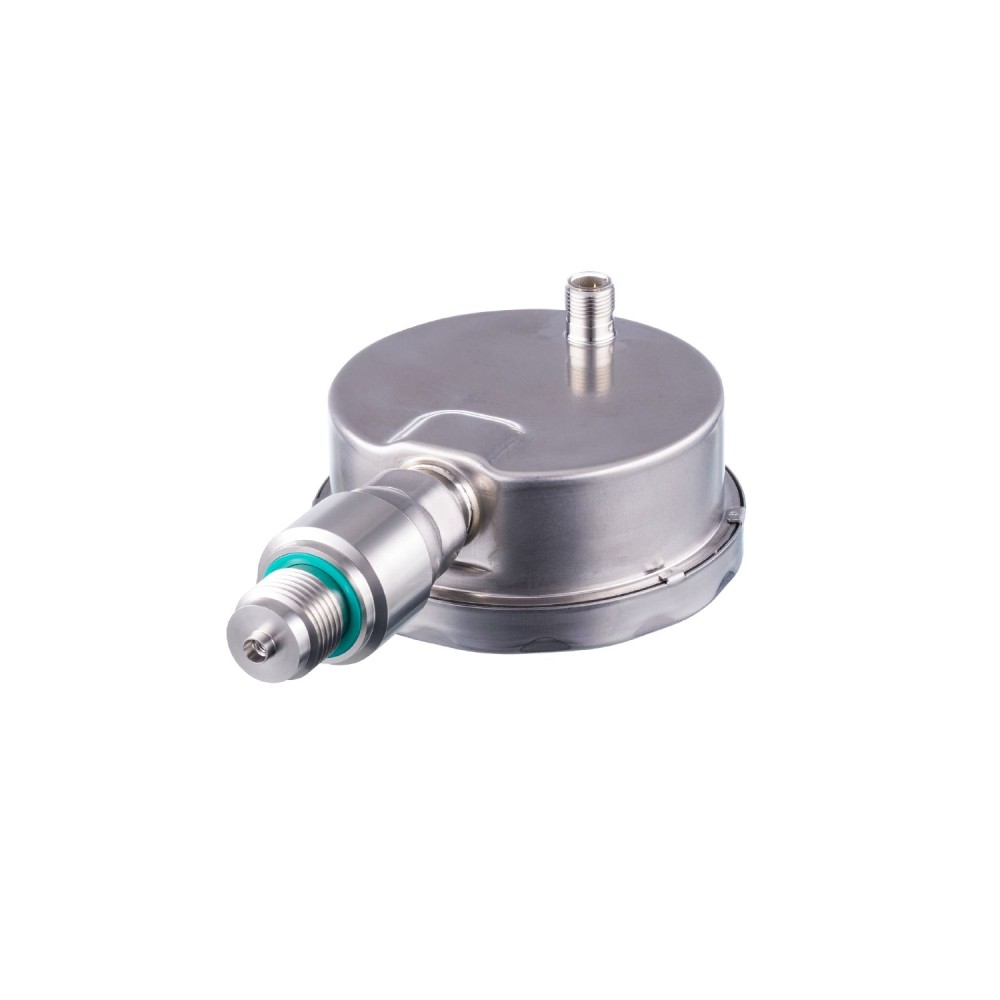

Датчик давления IFM PG-100-REB12-MFRKG/US/ /P PG2452

Датчик давления IFM PG-100-REB12-MFRKG/US/ /P PG2452 представляет собой комбинированное устройство, объединяющее функции аналогового дисплея, реле давления и преобразователя. Модель разработана для применения в промышленных условиях, где требуется точный контроль давления и надежная передача данных.

Ключевые характеристики

Диапазон измерения:Датчик обеспечивает измерение относительного давления в диапазоне от 0 до 100 бар. Этот диапазон позволяет использовать устройство в широком спектре промышленных процессов, требующих контроля среднего и высокого давления.
Типы выходных сигналов:Устройство оснащено одним программируемым коммутационным выходом (PNP/NPN) и одним масштабируемым аналоговым выходом 4... 20 мА. Наличие двух типов выходов обеспечивает универсальность интеграции датчика в различные системы автоматизации и управления.
Точность и повторяемость:Отклонение характеристик составляет менее ±0, 25 % от диапазона (BFSL), а повторяемость — менее ±0, 1 % от диапазона. Эти параметры гарантируют высокую точность измерений и стабильность показаний в процессе эксплуатации.
Конструкция и степень защиты:Корпус датчика выполнен из нержавеющей стали (316L/1. 4404), что обеспечивает устойчивость к коррозии и механическим воздействиям. Смачиваемые части изготовлены из керамики (Al₂O₃), фторкаучука (FKM) и нержавеющей стали (316L/1. 4404), что повышает химическую совместимость. Степень защиты IP 67 и IP 69K подтверждает высокую пыле- и влагозащищенность, а также возможность работы в условиях мойки под высоким давлением.

Преимущества

Универсальность применения:Сочетание программируемого коммутационного и масштабируемого аналогового выходов предоставляет гибкие возможности для адаптации датчика к различным требованиям управляющих систем.
Высокая точность и стабильность:Низкие значения отклонения характеристик и высокая повторяемость обеспечивают надежные и точные результаты измерений, что критично для поддержания стабильности технологических процессов.
Надежность в суровых условиях:Прочная конструкция из нержавеющей стали и соответствие стандартам защиты IP 67/IP 69K гарантируют долговечность и бесперебойную работу датчика в агрессивных промышленных средах.

Характеристики Датчик давления с аналоговым дисплеем IFM PG-100-REB12-MFRKG/US/ /P PG2452

Основные характеристики

MTTF[лет]	100
Аналоговая конечная точка	25...160 bar363...2322 psi
Аналоговая начальная точка	0...135 бар0...1959 psi
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PG2452
В шагах от	0,2 бар3 фунта на квадратный дюйм
Вес	564.2
Время задержки включения [с]	6
Время отклика	<, 9 мс
Время реакции на импульс аналогового выхода [мс]	28
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Габариты	169 x 100 x 57 мм
Демпфирование аналогового выхода dAA[s]	0.01...30
Диапазон измерения	0...100 bar0...1449 psi
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...70 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (Поворот вниз 1:1, за 6 месяцев)
Замечания	Точность точки переключения в расширенном диапазоне отображения: 1,5 % от диапазона
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...30
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PG-100-REB12-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), полиамид, фторкаучук, политетрафторэтилен, смотровое стекло: многослойное безопасное стекло толщиной 4 мм
Материалы (смачиваемые части)	Al2O3 (керамика), FKM, нержавеющая сталь (316L/1.4404)
Мин. разрывное давление	700 бар9400 фунтов на кв. дюйм70 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	300 бар 4350 фунтов на кв. дюйм 30 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,25, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (Уменьшение 1:1, BFSL = прямая линия наилучшего соответствия)
Отображать	Дисплей: 2 светодиода, зеленые, индикатор состояния переключения, желтые, точки переключения, светодиодное кольцо, красное, функциональный дисплей, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения, аналоговый дисплей, вращающийся на 0...350°, указатель не виден, когда устройство отключено, измеряемые значения, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 70, (24 V)
Рабочее напряжение[В]	18...32 DC
Расширенный диапазон отображения (макс.)	160 bar2322 psi
С масштабом	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-20...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/2 наружная резьба
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	0...159.6 bar0...2316 psi
Точность точки переключения [% от диапазона]	<, ± 0,5, (Turn down 1:1)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Уставка SP	0.4...160 bar6...2322 psi
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	75
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
