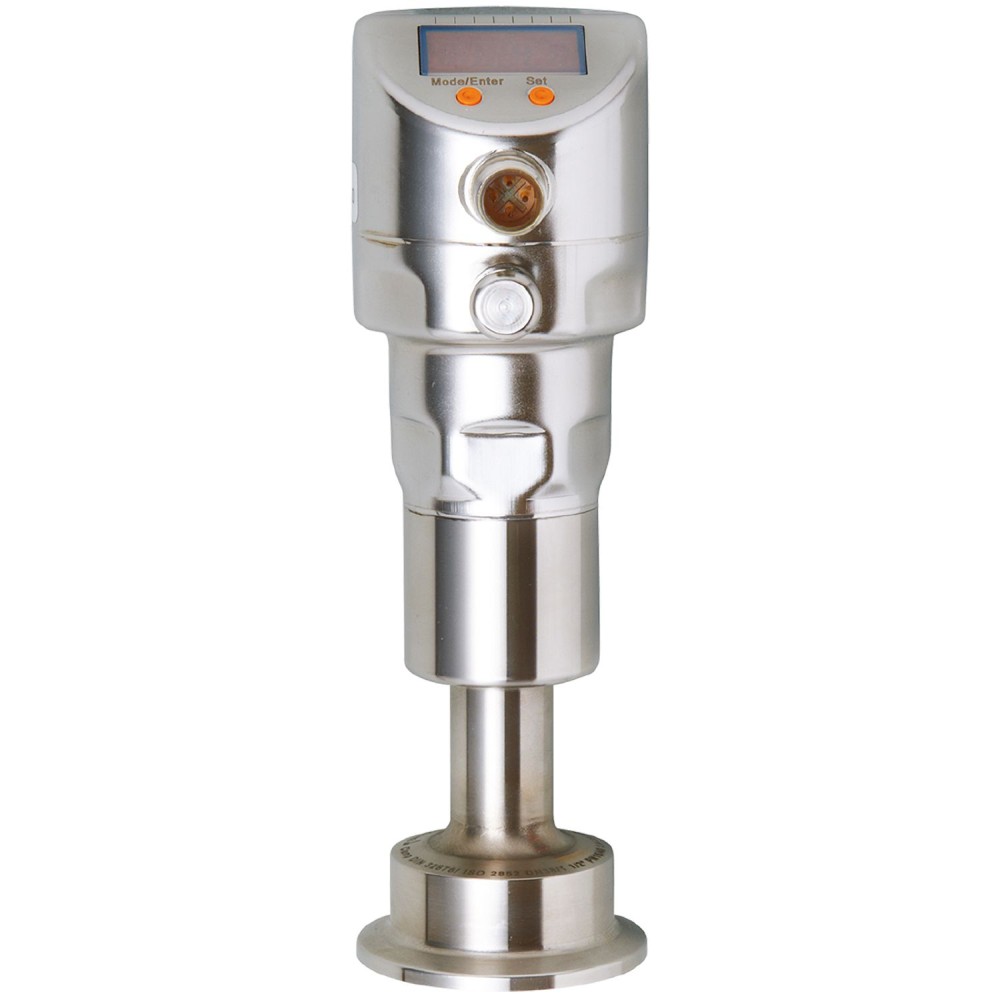

Датчик давления промывки с дисплеем IFM PI-010-REZ01-MFRKG/US/ /P PI2214

Код товара: 189967

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPI2214

Код производителяPI-010-REZ01-MFRKG/US/ /P

Все характеристики

IFM PI2214 дополнительные характеристики

Описание

Для использования при высоких температурах в пищевой промышленности и производстве напитков. Прочный корпус из нержавеющей стали с гигиенической конструкцией заподлицо с передней панелью. С двухпроводной и трехпроводной технологией подключения. Упрощенная схема электропроводки при работе в качестве двухпроводной токовой петли. Встроенный зажимной диафрагменный разделитель с мембраной из нержавеющей стали.

Характеристики Датчик давления промывки с дисплеем IFM PI-010-REZ01-MFRKG/US/ /P PI2214

Основные характеристики

Аналоговая конечная точка	1.5...10 bar21.8...145 psi0.15...1 MPa
Аналоговая начальная точка	-1...7.5 bar-14.5...108.7 psi-0.1...0.75 MPa
Аналоговые данные процесса	1
Аналоговый токовый выход [мА]	4...20, инвертируемый, (масштабируемый)
Артикул	PI2214
В шагах от	0.01 bar0.1 psi0.001 MPa
Вес[г]	1056.6
Время задержки включения [с]	0.5
Время реакции на импульс аналогового выхода [мс]	7
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Двоичные данные процесса	2
Демпфирование аналогового выхода dAA[s]	0.01...99.99
Диаметр диафрагмы[мм]	34
Диапазон измерения	-1...10 bar-14.5...145 psi-0.1...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (0...200 °C)
Дисплейный блок	бар, фунт/кв. дюйм, МПа, % от диапазона
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Жилье	цилиндрический
Заводские настройки	SP1 = 2.50 barrP1 = 2.30 barSP2 = 7.50 barrP2 = 7.30 barASP = 0.00 barAEP = 10.00 bar
Заливочная жидкость для передачи давления	NEOBEE (пищевой, соответствует требованиям FDA)
Защита	IP 67, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...30
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PI-010-REZ01-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), нержавеющая сталь (316L/1.4435), ПБТ, ПЭИ, ПФА
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4435)
Мин. время отклика коммутационного выхода (dAP)[мс]	3
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	100 бар 1450 фунтов на кв. дюйм 10 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	10 миллионов
Номинальное давление	50 бар725 фунтов на кв. дюйм5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...200 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплейный блокСветодиод, зеленыйСветодиод состояния переключения, желтыйФункциональный дисплейБуквенно-цифровой дисплей, 4-значныйИзмеренные значенияБуквенно-цифровой дисплей, 4-значный
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault157
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 45
Приложение	для установки заподлицо в пищевой и перерабатывающей промышленности
Примечание о температуре окружающей среды	Температура среды: ≤ 200 °C
Примечание об утверждении	Включая бесплатный сертификат калибровки по 6 точкам.
Рабочее напряжение[В]	18...32 DC
Размеры[мм]	Ø 50 / L = 163
Ревизия IO-Link	1.0
режим SIO	да
СМИ	вязкие среды и жидкости со взвешенными частицами, жидкости и газы
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-20...200, (-20...90 <, 0 bar)
стандарт SDCI	Спецификация связи IO-Link, версия 1.0, январь 2009 г., номер заказа: 10.002
Температура окружающей среды[°C]	-25...65
Температура хранения[°C]	-25...100
Технологическое соединение	Хомут DN40 (1,5&, quot, ) DIN 32676 (ISO 2852) электрополированный
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-1...9.98 bar-14.5...144.7 psi-0.1...0.998 MPa
Точность точки переключения [% от диапазона]	<, ± 0,2, (Turn down 1:1)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-0.98...10 bar-14.2...145 psi-0.098...1 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 0.38 µm
Частота переключения постоянного тока [Гц]	125
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
