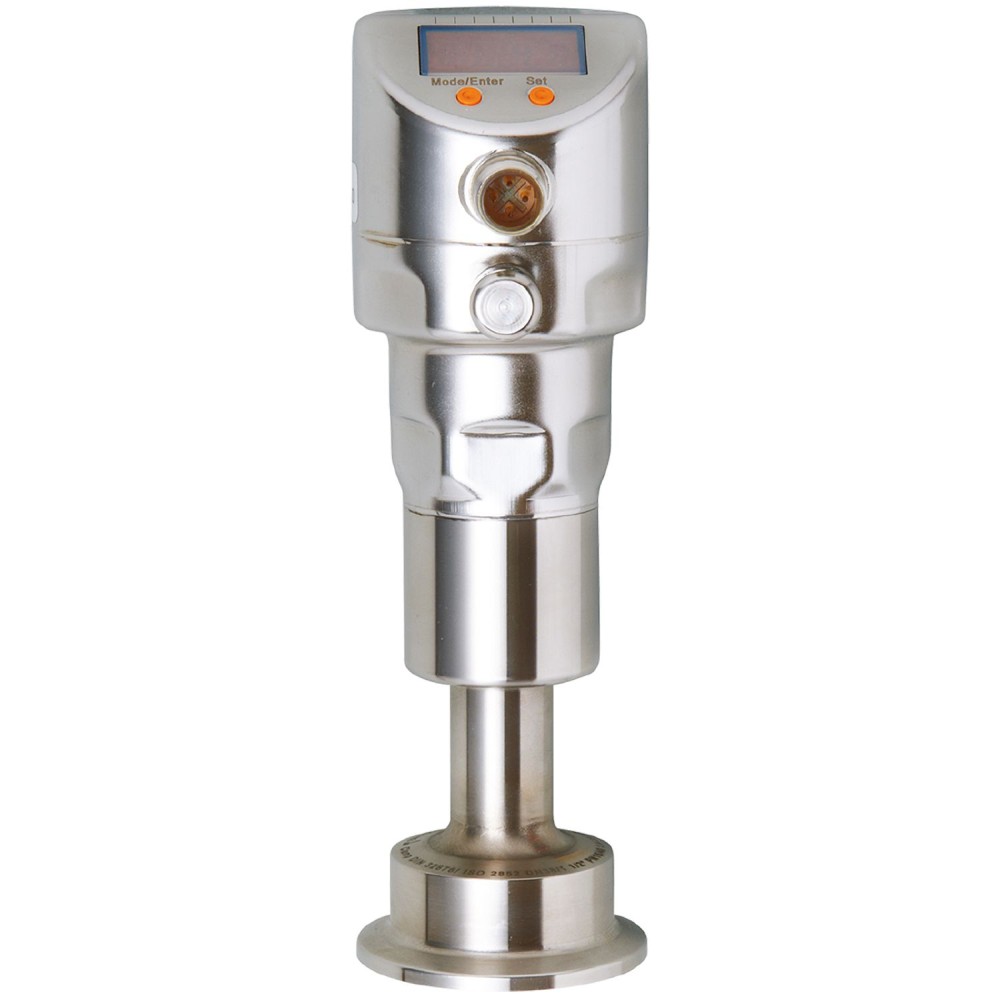

Датчик давления промывки с дисплеем IFM PI-2,5BREZ01-MFRKG/US/ /P PI2206

Код товара: 189964

IFM Производитель

107 751 ₽

Быстрый заказ

Характеристики

Код производителяPI2206

АртикулPI2206

Код производителяPI-2,5BREZ01-MFRKG/US/ /P

Все характеристики

IFM PI2206 дополнительные характеристики

Описание

Датчик давления IFM PI2206 для гигиенических применений

Датчик давления IFM PI2206 (полный артикул PI-2, 5BREZ01-MFRKG/US/ /P) предназначен для измерения относительного давления в системах, требующих высоких стандартов гигиены, таких как пищевая промышленность и производство напитков. Модель обеспечивает надежный мониторинг давления в сложных условиях эксплуатации.

Ключевые технические характеристики

Диапазон измерения

Датчик обеспечивает диапазон измерения давления от -0, 124 до 2, 5 бар. Это позволяет контролировать как вакуум, так и избыточное давление в технологических процессах.

Гигиеническая конструкция и материалы

Корпус датчика выполнен из нержавеющей стали (316L/1. 4404 и 316L/1. 4435), а смачиваемые части — из нержавеющей стали (316L/1. 4435), что обеспечивает устойчивость к коррозии и соответствие строгим гигиеническим требованиям. Встроенный зажимной диафрагменный разделитель с мембраной из нержавеющей стали имеет гладкую, заподлицо с передней панелью поверхность, предотвращающую скопление продукта. Заливочная жидкость для передачи давления — NEOBEE, пищевой продукт, соответствующий требованиям FDA, что критически важно для безопасного применения в пищевой промышленности.

Степень защиты IP67, IP68, IP69K

Высокая степень защиты IP67, IP68 и IP69K гарантирует устойчивость датчика к проникновению пыли и воды, включая струи воды высокого давления и температуры. Это обеспечивает надежную работу устройства в условиях регулярной интенсивной мойки, характерных для гигиенических производств.

Температура измеряемой среды

Датчик способен работать с измеряемой средой при температуре от -20 до 200 °C. Расширенный температурный диапазон позволяет применять его в процессах с высокими температурами, что особенно актуально для стерилизации и других термических обработок.

Выходные сигналы и интерфейс IO-Link

Устройство оснащено коммутационным сигналом, аналоговым выходом (4-20 мА, масштабируемый) и интерфейсом IO-Link. Наличие IO-Link упрощает параметризацию, диагностику и интеграцию датчика в современные системы автоматизации, обеспечивая передачу как аналоговых, так и цифровых данных.

Основные преимущества

Надежность в агрессивных средах:Конструкция из нержавеющей стали, гигиеническое исполнение и высокая степень защиты IP обеспечивают долговечность и стабильность работы в условиях частой мойки и воздействия агрессивных сред.
Широкий спектр применения:Способность работать в широком температурном диапазоне и с пищевыми средами (благодаря пищевой заливочной жидкости и материалам) делает датчик универсальным решением для пищевой, фармацевтической и биотехнологической отраслей.
Гибкость интеграции:Комбинированные выходные сигналы (коммутационный, аналоговый) и поддержка IO-Link обеспечивают простую интеграцию в существующие и новые системы управления, позволяя осуществлять удаленную настройку и мониторинг.

Характеристики Датчик давления промывки с дисплеем IFM PI-2,5BREZ01-MFRKG/US/ /P PI2206

Основные характеристики

MTTF[лет]	142
Аналоговая конечная точка	0.5...2.5 bar7.26...36.27 psi50...250 kPa
Аналоговая начальная точка	-0.124...1.88 бар-1.8...27.27 psi-12.4...188кПа
Аналоговые данные процесса	1
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PI2206
В шагах от	0.002 bar0.03 psi0.2 kPa
Вес	1067.4 г
Время задержки включения [с]	0.5
Время реакции на импульс аналогового выхода [мс]	7
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	Ø 50 / L = 163
Демпфирование аналогового выхода dAA[s]	0.01...99.99
Диаметр диафрагмы[мм]	34
Диапазон измерения	-0.124...2.5 bar-1.8...36.27 psi-12.4...250 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (0...200 °C)
Дисплейный блок	бар, кПа, фунт/кв. дюйм, дюйм вод. ст., м вод. ст., % от диапазона
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Заводские настройки	SP1 = 0.624 barrP1 = 0.574 barSP2 = 1.874 barrP2 = 1.824 barASP = 0.000 barAEP = 2.500 bar
Заливочная жидкость для передачи давления	NEOBEE (пищевой, соответствует требованиям FDA)
Защита	IP 67, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...30
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PI-2,5BREZ01-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), нержавеющая сталь (316L/1.4435), ПБТ, ПЭИ, ПФА
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4435)
Мин. время отклика коммутационного выхода (dAP)[мс]	3
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	50 бар725 фунтов на кв. дюйм5000 кПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	10 миллионов
Номинальное давление	20 бар 290 фунтов на кв. дюйм 2000 кПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...200 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплейный блокСветодиод, зеленыйСветодиод состояния переключения, желтыйФункциональный дисплейБуквенно-цифровой дисплей, 4-значныйИзмеренные значенияБуквенно-цифровой дисплей, 4-значный
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault159
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 45
Примечание о температуре окружающей среды	Температура среды: ≤ 200 °C
Примечание об утверждении	Включая бесплатный сертификат калибровки по 6 точкам.
Рабочее напряжение[В]	18...32 DC
Ревизия IOLink	1.0
режим SIO	да
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-20...200, (-20...90 <, 0 bar)
стандарт SDCI	Спецификация связи IO-Link, версия 1.0, январь 2009 г., номер заказа: 10.002
Температура окружающей среды[°C]	-25...65
Температура хранения[°C]	-25...100
Технологическое соединение	Clamp DN40 (1,5", ) DIN 32676 (ISO 2852)
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-0.124...2.496 bar-1.8...36.21 psi-12.4...249.6 kPa
Точность точки переключения [% от диапазона]	<, ± 0,2, (Turn down 1:1)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-0.12...2.5 bar-1.74...36.27 psi-12...250 kPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 0.38 µm
Частота переключения постоянного тока [Гц]	125
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
