Датчик давления промывки с дисплеем IFM PI-025-REZ01-MFRKG/US/ /P PI2203

Код товара: 189960

IFM Производитель

107 751 ₽

Быстрый заказ

Характеристики

Код производителяPI2203

АртикулPI2203

Код производителяPI-025-REZ01-MFRKG/US/ /P

Все характеристики

IFM PI2203 дополнительные характеристики

Описание

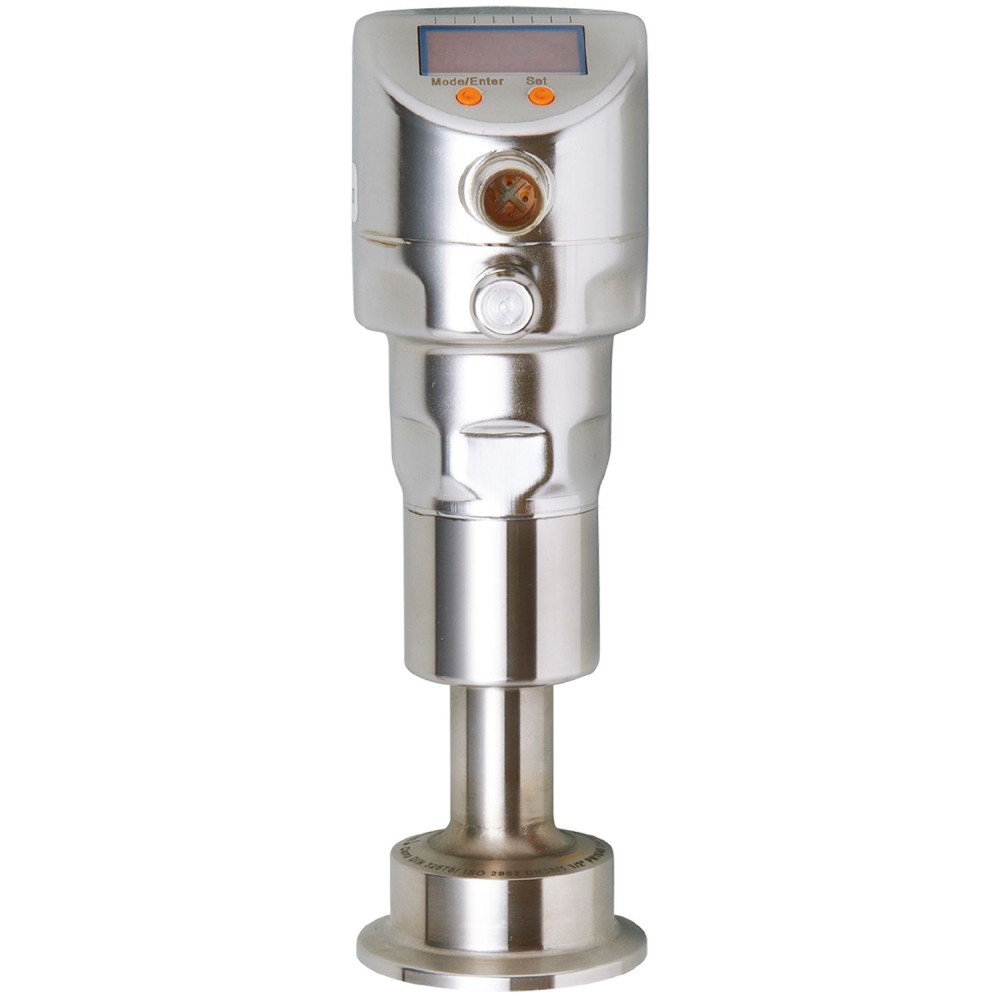

Датчик давления IFM PI2203 для промывки с дисплеем

Датчик давления IFM PI2203 (артикул PI-025-REZ01-MFRKG/US/ /P) представляет собой специализированное устройство, разработанное для точного измерения давления в высокотемпературных и гигиенических процессах, характерных для пищевой промышленности и производства напитков. Датчик оснащен прочным корпусом из нержавеющей стали с гигиенической конструкцией, предусматривающей установку заподлицо, что минимизирует зоны скопления продукта и облегчает очистку.

Ключевые технические характеристики

Диапазон измерения:Датчик обеспечивает измерение давления в диапазоне от -1 до 25 бар (от -14. 4 до 362. 7 psi или от -0. 1 до 2. 5 МПа). Этот широкий диапазон позволяет использовать устройство как для измерения относительного давления, так и для вакуума, что делает его универсальным для различных технологических процессов.
Технологическое соединение:Прибор оснащен технологическим соединением Clamp DN40 (1. 5") DIN 32676 (ISO 2852). Данный тип соединения является стандартом для гигиенических систем и обеспечивает быструю и надежную интеграцию в трубопроводы без застойных зон, что критически важно для пищевой и фармацевтической промышленности.
Материалы смачиваемых частей:Все части, контактирующие со средой, выполнены из нержавеющей стали (316L/1. 4435). Этот материал обладает высокой коррозионной стойкостью и соответствует строгим гигиеническим требованиям, позволяя применять датчик с агрессивными и пищевыми средами.
Рабочая температура среды:Датчик способен функционировать в диапазоне температур измеряемой среды от -20 до 200 °C. Это делает его пригодным для использования в процессах с высокими температурами, включая ультравысокотемпературную обработку (UHT).
Степень защиты:Устройство обладает высокой степенью защиты IP 67, IP 68 и IP 69K. Класс защиты IP69K гарантирует устойчивость к воздействию струй воды под высоким давлением и температурой, что важно для регулярной санитарной обработки оборудования.

Преимущества

Пригодность для гигиенических и высокотемпературных процессов:Конструкция с установкой заподлицо, использование пищевой заливочной жидкости NEOBEE и материалы из нержавеющей стали 316L/1. 4435, а также широкий температурный диапазон до 200 °C, обеспечивают надежную работу в самых требовательных условиях пищевой и фармацевтической промышленности.
Универсальность выходных сигналов:Датчик поддерживает коммутационный, аналоговый (4-20 мА) и IO-Link сигналы, а также двухпроводную и трехпроводную технологию подключения. Это обеспечивает гибкость интеграции с различными системами автоматизации и упрощает схему электропроводки.
Повышенная надежность и долговечность:Высокая степень защиты (IP67, IP68, IP69K) гарантирует устойчивость к внешним воздействиям, включая мойку под высоким давлением. Встроенный сторожевой таймер, защита от короткого замыкания и обратной полярности повышают эксплуатационную надежность устройства.

Характеристики Датчик давления промывки с дисплеем IFM PI-025-REZ01-MFRKG/US/ /P PI2203

Основные характеристики

MTTF[лет]	142
Аналоговая конечная точка	5.24...25 bar76.2...362.7 psi0.524...2.5 MPa
Аналоговая начальная точка	-1...18.74 бар-14.4...271.8 psi-0.1...1.874 MPa
Аналоговые данные процесса	1
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PI2203
В шагах от	0.02 bar0.3 psi0.002 MPa
Вес	1066.3 г
Время задержки включения [с]	0.5
Время реакции на импульс аналогового выхода [мс]	7
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	Ø 50 / L = 163
Демпфирование аналогового выхода dAA[s]	0.01...99.99
Диаметр диафрагмы[мм]	34
Диапазон измерения	-1...25 bar-14.4...362.7 psi-0.1...2.5 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (0...200 °C)
Дисплейный блок	бар, фунт/кв. дюйм, МПа, % от диапазона
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Заводские настройки	SP1 = 6.24 barrP1 = 5.74 barSP2 = 18.74 barrP2 = 18.24 barASP = 0.00 barAEP = 25.00 bar
Заливочная жидкость для передачи давления	NEOBEE (пищевой, соответствует требованиям FDA)
Защита	IP 67, IP 68, IP 69K
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...30
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PI-025-REZ01-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), нержавеющая сталь (316L/1.4435), ПБТ, ПЭИ, ПФА
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4435)
Мин. время отклика коммутационного выхода (dAP)[мс]	3
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	150 бар 2175 фунтов на кв. дюйм 15 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	10 миллионов
Номинальное давление	80 бар 1160 фунтов на кв. дюйм 8 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...200 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплейный блокСветодиод, зеленыйСветодиод состояния переключения, желтыйФункциональный дисплейБуквенно-цифровой дисплей, 4-значныйИзмеренные значенияБуквенно-цифровой дисплей, 4-значный
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault156
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 45
Примечание о температуре окружающей среды	Температура среды: ≤ 200 °C
Примечание об утверждении	Включая бесплатный сертификат калибровки по 6 точкам.
Рабочее напряжение[В]	18...32 DC
Ревизия IOLink	1.0
режим SIO	да
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-20...200, (-20...90 <, 0 bar)
стандарт SDCI	Спецификация связи IO-Link, версия 1.0, январь 2009 г., номер заказа: 10.002
Температура окружающей среды[°C]	-25...65
Температура хранения[°C]	-25...100
Технологическое соединение	Clamp DN40 (1,5", ) DIN 32676 (ISO 2852)
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	-1...24.96 bar-14.4...362.1 psi-0.1...2.496 MPa
Точность точки переключения [% от диапазона]	<, ± 0,2, (Turn down 1:1)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-0.96...25 bar-13.8...362.7 psi-0.096...2.5 MPa
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)
Характеристики поверхности Ra/Rz смачиваемых деталей	Ra <, 0.38 µm
Частота переключения постоянного тока [Гц]	125
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
