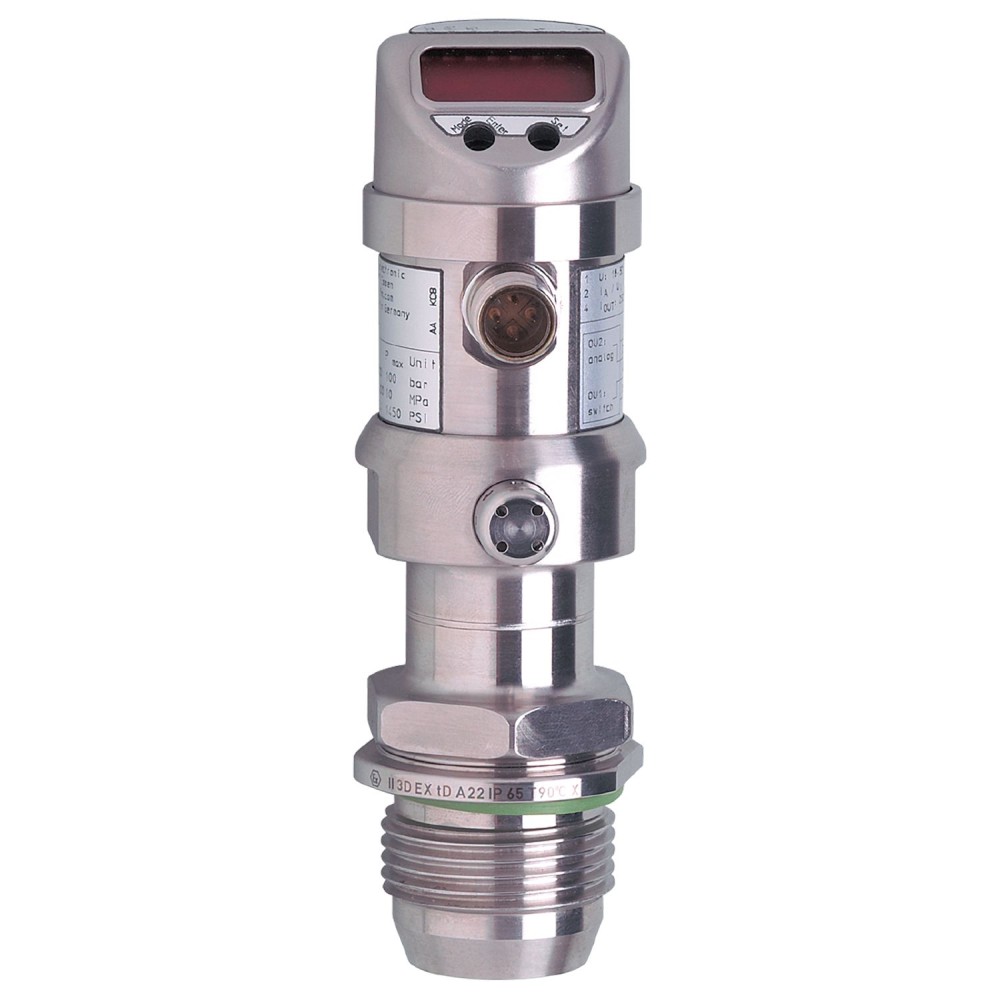

Датчик давления с дисплеем IFM PI-1-1BREA01-MFRKG/US/3D/3G /P PI009A

Код товара: 189959

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPI009A

Код производителяPI-1-1BREA01-MFRKG/US/3D/3G /P

Все характеристики

IFM PI009A дополнительные характеристики

Описание

Для применения во взрывоопасных зонах. С коммутационным выходом и аналоговым выходом. Масштабируемый аналоговый выход с регулируемым диапазоном и нулевой точкой. Устойчив к очистке под высоким давлением с использованием агрессивных чистящих средств. Четко видимый 4-разрядный светодиодный дисплей.

Характеристики Датчик давления с дисплеем IFM PI-1-1BREA01-MFRKG/US/3D/3G /P PI009A

Основные характеристики

MTTF[лет]	163
Аналоговая конечная точка	-500...1000 mbar-7.25...14.5 psi-50...100 kPa
Аналоговая начальная точка	-1000...500 mbar-14.5...7.25 psi-100...50 kPa
Аналоговый выход напряжения[В]	0...10, инвертируемый, (масштабируемый 1:4)
Аналоговый токовый выход [мА]	4...20, инвертируемый, (масштабируемый 1:4)
Артикул	PI009A
В шагах от	1 мбар0,05 фунт/кв. дюйм0,1 кПа
Вес[г]	513
Время задержки включения [с]	0.5
Время отклика[мс]	<, 100
Время реакции на импульс аналогового выхода [мс]	25
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Демпфирование аналогового выхода dAA[s]	0.1...100
Диапазон измерения	-1...1 bar-1000...1000 mbar-14.5...14.5 psi-100...100 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (0...70 °C)
Дисплейный блок	мбар, кПа, фунт/кв. дюйм, дюйм вод. ст., м вод. ст., % от диапазона
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Жилье	цилиндрический
Защита	IP 65
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.1...100
Интегрированный сторожевой таймер	да
Класс защиты	III
Код производителя	PI-1-1BREA01-MFRKG/US/3D/3G /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
маркировка ATEX	II 3D Ex tc IIIC T90°C Dc X
Материалы	нержавеющая сталь (316L/1.4404), ПК, ПБТ, ПЭИ, ФКМ, ПТФЭ
Материалы (смачиваемые части)	керамика (99,9 % Al2O3), нержавеющая сталь (316L/1.4435), нержавеющая сталь (316L/1.4404) характеристики поверхности: Ra &, lt, 0,4 мкм / Rz = 4 мкм, PTFE, EPDM
Мин. разрывное давление	30000 mbar435 psi3000 kPa
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	100 миллионов
Номинальное давление	10000 mbar145 psi1000 kPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,05, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплейный блок6 x, зеленыйсветодиод состояния переключения, желтыйфункциональный дисплейбуквенно-цифровой дисплей, 4-значныеизмеренные значениябуквенно-цифровой дисплей, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, выходной ток/напряжение, демпфирование, адаптация отображаемых значений, дисплей можно поворачивать и отключать, блок отображения, нулевая точка, диапазон
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 50
Приложение	пищевая промышленность и производство напитков
Рабочее напряжение[В]	18...32 DC
Размеры[мм]	Ø 36 / L = 132
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	вязкие среды и жидкости со взвешенными частицами, жидкости и газы
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-20...60, (при использовании вне взрывоопасной зоны:, Температура окружающей среды: -25...85 °C, Температура среды: -25...125 °C / 145 °C &, lt, 1ч)
Температура окружающей среды[°C]	-20...60
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба уплотнительный конус
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-1000...998 mbar-14.5...14.45 psi-100...99.8 kPa
Точность точки переключения [% от диапазона]	<, ± 0,2, (Turn down 1:1)
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Уставка SP	-998...1000 mbar-14.45...14.5 psi-99.8...100 kPa
Установка	свободно вращающийся корпус на 350°
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	6
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
