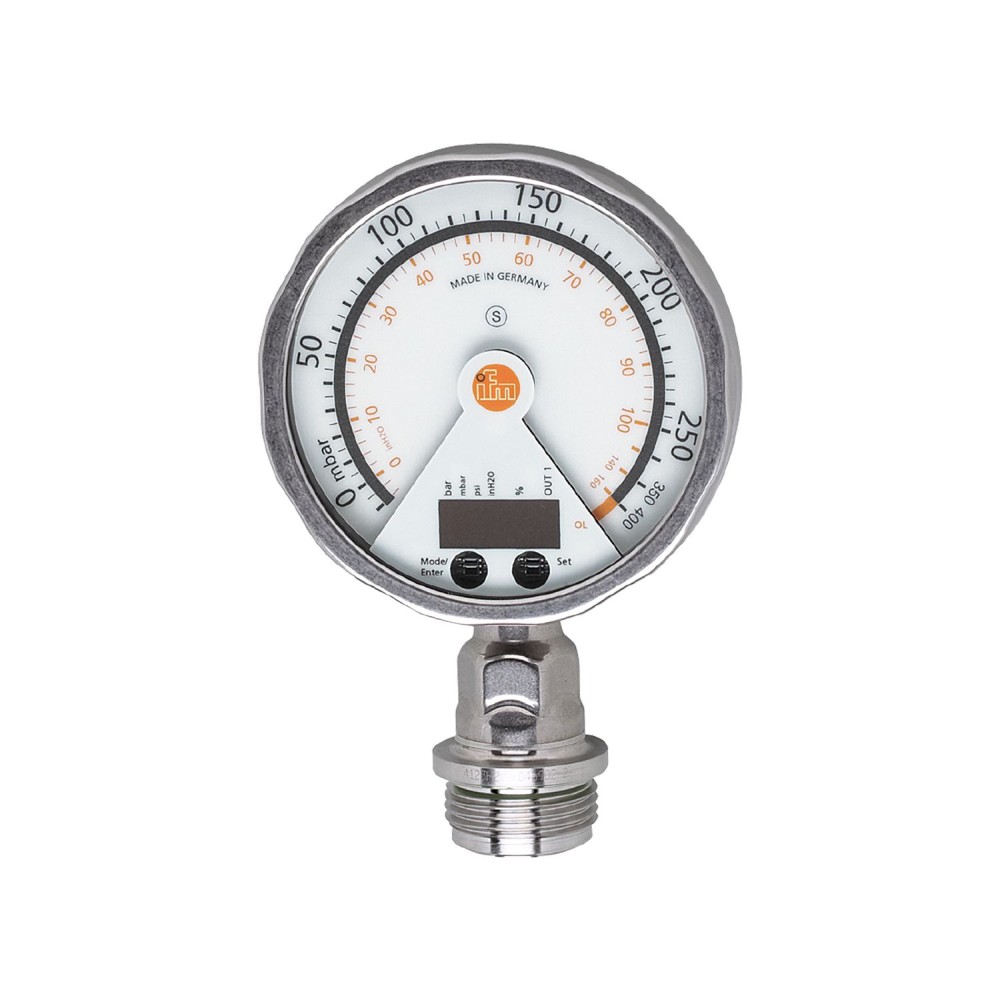

Датчик давления промывки с аналоговым дисплеем IFM PG-,25BREA01-MFRKG/US/ /P PG2798

Код товара: 189954

IFM Производитель

86 322 ₽

Быстрый заказ

Характеристики

Код производителяPG2798

АртикулPG2798

Код производителяPG-,25BREA01-MFRKG/US/ /P

Все характеристики

IFM PG2798 дополнительные характеристики

Описание

Датчик давления IFM PG2798 (PG-, 25BREA01-MFRKG/US/ /P)

Датчик давления IFM PG2798 (артикул PG-, 25BREA01-MFRKG/US/ /P) представляет собой многофункциональное устройство, объединяющее аналоговый дисплей, реле давления и преобразователь в едином корпусе. Он разработан для применения в условиях, требующих высокой точности измерений и гигиеничности, таких как пищевая и перерабатывающая промышленность.

Ключевые характеристики:

Диапазон измерения и тип давления:Датчик обеспечивает точное измерение относительного давления в диапазоне от -0. 0124 до 0. 25 бар (от -12. 4 до 250 мбар). Это позволяет применять его для контроля низких давлений и вакуума в различных технологических процессах.
Многофункциональность и отображение:Устройство сочетает в себе функции датчика, реле и преобразователя, что упрощает интеграцию в системы автоматизации. Встроенный поворотный дисплей с LED-гистограммой для индикации точки переключения и алфавитно-цифровым индикатором обеспечивает отличную читаемость измеряемых значений и статуса даже на расстоянии.
Гигиеническое исполнение:Конструкция датчика выполнена из нержавеющей стали (316L/1. 4435) с характеристиками поверхности Ra < 0, 4 мкм, керамики (99, 9 % Al2O3) и ПТФЭ в смачиваемых частях. Плоское технологическое соединение G 1 наружная резьба Aseptoflex Vario разработано специально для использования в процессах безразборной мойки (CIP) и стерилизации (SIP), предотвращая образование застойных зон.
Выходные сигналы и степень защиты:Датчик оснащен коммутационным и аналоговым (4... 20 мА) выходами, которые могут быть настроены. Высокие степени защиты IP 67 и IP 69K гарантируют надежную работу в условиях интенсивной влажности, пыли и при воздействии струй высокого давления, что критически важно для промышленных сред.

Преимущества:

Универсальность применения:Объединение нескольких функций в одном приборе снижает сложность системы и затраты на монтаж.
Надежность в агрессивных средах:Применение высококачественных материалов и высокий класс защиты обеспечивают долговечность и стабильность работы в жестких промышленных условиях, включая регулярные гигиенические процедуры.
Точность и удобство мониторинга:Широкий диапазон измерения и наглядный дисплей позволяют эффективно контролировать технологические параметры.

Характеристики Датчик давления промывки с аналоговым дисплеем IFM PG-,25BREA01-MFRKG/US/ /P PG2798

Основные характеристики

MAWP для приложений согласно CRN[бар]	10 бар
MTTF[лет]	100
Аналоговая конечная точка	50...400 mbar20.1...160.6 inH2O
Аналоговая начальная точка	-12.4...337.6 mbar-5...135.5 inH2O
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PG2798
В шагах от	0,2 мбар 0,1 дюйма вод. ст.
Вес	520.75
Время задержки включения [с]	6
Время отклика	<, 10 мс
Время реакции на импульс аналогового выхода [мс]	25
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Габариты	153 x 100 x 57 мм
Демпфирование аналогового выхода dAA[s]	0.01...30
Диапазон измерения	-0.0124...0.25 bar-12.4...250 mbar-5...100.4 inH2O
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (0...70 °C)
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Замечания	Отклонение характеристик в расширенном диапазоне отображения: 1,5 % от диапазона. Точность точки переключения в расширенном диапазоне отображения: 1,5 % от диапазона.
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...30
Интегрированный сторожевой таймер	да
Класс защиты	III
Код производителя	PG-,25BREA01-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), полиамид, фторкаучук, политетрафторэтилен, смотровое стекло: многослойное безопасное стекло толщиной 4 мм
Материалы (смачиваемые части)	Характеристики поверхности нержавеющей стали (316L/1.4435): Ra &, lt, 0,4 мкм / Rz = 4 мкм, керамика (99,9 % Al2O3), ПТФЭ
Мин. разрывное давление	30000 mbar12043 inH2O3 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	6000 мбар 2400 дюймов вод. ст. 1 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,05, (0...70 °C)
Общее количество выходов	2
Одобрение UL	Номер файла ULE174189
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплей: 2 светодиода, зеленые, индикатор состояния переключения, желтые, точки переключения, светодиодное кольцо, красное, функциональный дисплей, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения, аналоговый дисплей, вращающийся на 0...350°, указатель не виден, когда устройство отключено, измеряемые значения, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 70, (24 V)
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Рабочее напряжение[В]	18...32 DC
Расширенный диапазон отображения (макс.)	400 mbar160.6 inH2O
С масштабом	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...125, (145 max. 1h)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба Aseptoflex Vario
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-12.4...399.6 mbar-5...160.4 inH2O
Точность точки переключения [% от диапазона]	<, ± 0,5, (Turn down 1:1)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-12...400 mbar-4.8...160.6 inH2O
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	50
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
