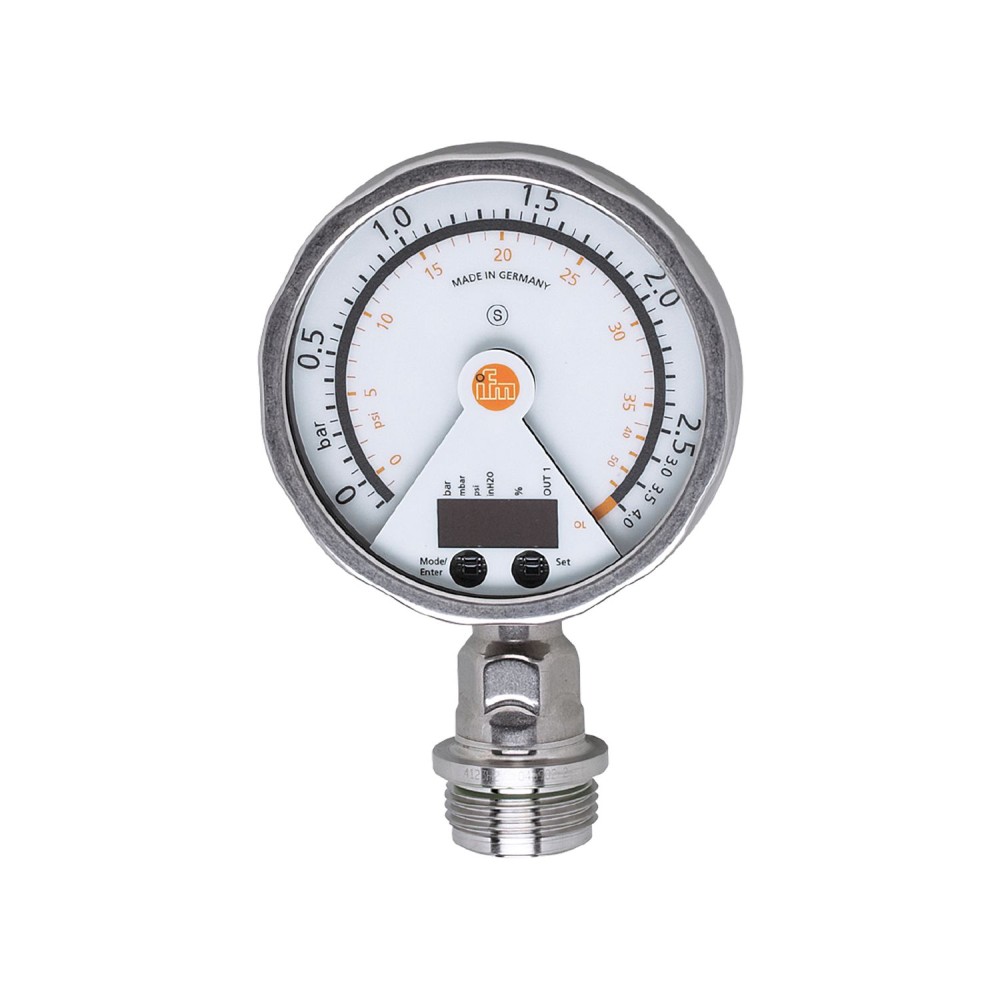

Датчик давления промывки с аналоговым дисплеем IFM PG-2,5-REA01-MFRKG/US/ /P PG2796

Код товара: 189952

IFM Производитель

83 950 ₽

Быстрый заказ

Характеристики

Код производителяPG2796

АртикулPG2796

Код производителяPG-2,5-REA01-MFRKG/US/ /P

Все характеристики

IFM PG2796 дополнительные характеристики

Описание

Датчик давления IFM PG-2, 5-REA01-MFRKG/US/ /P PG2796

Датчик давления IFM PG-2, 5-REA01-MFRKG/US/ /P (артикул PG2796) представляет собой специализированное устройство для измерения относительного давления, разработанное для применения в гигиенических процессах. Он объединяет в себе функции аналогового дисплея, реле давления и преобразователя, обеспечивая высокую точность и надежность в эксплуатации.

Основные характеристики

Диапазон измерения:От -0. 124 до 2. 5 бар. Данный диапазон позволяет использовать датчик для контроля как вакуума, так и избыточного давления в технологических процессах с относительно невысокими требованиями к давлению, что характерно для пищевой, фармацевтической и биотехнологической отраслей.
Технологическое присоединение:Резьбовое соединение G 1 наружная резьба Aseptoflex Vario. Плоское гигиеническое присоединение Aseptoflex Vario предотвращает образование застойных зон и облегчает очистку, соответствуя строгим требованиям процессов Clean-in-Place (CIP) и Sterilization-in-Place (SIP).
Выходной сигнал:Коммутационный сигнал (1 цифровой выход) и аналоговый сигнал (4-20 мА, инвертируемый, масштабируемый). Наличие комбинированного выхода обеспечивает гибкость интеграции в системы автоматизации, позволяя одновременно контролировать пороговые значения давления и получать непрерывные данные для точного регулирования процесса.
Степень защиты:IP 67 и IP 69K. Высокий класс защиты гарантирует работоспособность датчика в условиях регулярной интенсивной мойки под высоким давлением и воздействием струй воды, а также полную защиту от пыли, что критично для поддержания гигиены в производственных помещениях.
Материалы смачиваемых частей:Нержавеющая сталь (316L/1. 4435), керамика (99. 9% Al2O3), ПТФЭ. Использование данных материалов обеспечивает высокую коррозионную стойкость, химическую инертность и гигиеничность при контакте с продуктами, агрессивными средами и моющими растворами, увеличивая срок службы датчика и безопасность процесса.

Преимущества

Применение в гигиенических процессах:Конструкция с плоским присоединением Aseptoflex Vario и выбор материалов смачиваемых частей обеспечивают соответствие строгим санитарно-гигиеническим нормам, делая датчик оптимальным для пищевой, фармацевтической и других отраслей с высокими требованиями к чистоте.
Гибкость мониторинга и управления:Наличие как цифрового, так и масштабируемого аналогового выхода позволяет эффективно использовать датчик для различных задач автоматизации, от простой сигнализации до точного регулирования давления в режиме реального времени.
Надежность в жестких условиях:Высокая степень защиты IP 67 и IP 69K, а также прочный корпус из нержавеющей стали, гарантируют долговечность и стабильную работу устройства в условиях агрессивной среды и частой мойки.

Характеристики Датчик давления промывки с аналоговым дисплеем IFM PG-2,5-REA01-MFRKG/US/ /P PG2796

Основные характеристики

MAWP для приложений согласно CRN[бар]	20 бар
MTTF[лет]	100
Аналоговая конечная точка	0.5...4 bar7.26...58.02 psi
Аналоговая начальная точка	-0.124...3.37 бар-1.8...48.87 psi
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PG2796
В шагах от	0.002 bar0.03 psi
Вес	521.3
Время задержки включения [с]	6
Время отклика	<, 10 мс
Время реакции на импульс аналогового выхода [мс]	25
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Габариты	153 x 100 x 57 мм
Демпфирование аналогового выхода dAA[s]	0.01...30
Диапазон измерения	-0.124...2.5 bar-124...2500 mbar-1.8...36.27 psi
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,15, (0...70 °C)
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Замечания	Отклонение характеристик в расширенном диапазоне отображения: 1,5 % от диапазона. Точность точки переключения в расширенном диапазоне отображения: 1,5 % от диапазона.
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...30
Интегрированный сторожевой таймер	да
Класс защиты	III
Код производителя	PG-2,5-REA01-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), полиамид, фторкаучук, политетрафторэтилен, смотровое стекло: многослойное безопасное стекло толщиной 4 мм
Материалы (смачиваемые части)	Характеристики поверхности нержавеющей стали (316L/1.4435): Ra &, lt, 0,4 мкм / Rz = 4 мкм, керамика (99,9 % Al2O3), ПТФЭ
Мин. разрывное давление	50 бар725 фунтов на кв. дюйм5 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	20 бар 290 фунтов на кв. дюйм2 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,05, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,15, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,2, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплей: 2 светодиода, зеленые, индикатор состояния переключения, желтые, точки переключения, светодиодное кольцо, красное, функциональный дисплей, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения, аналоговый дисплей, вращающийся на 0...350°, указатель не виден, когда устройство отключено, измеряемые значения, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 70, (24 V)
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Рабочее напряжение[В]	18...32 DC
Расширенный диапазон отображения (макс.)	4 бара 58,02 фунта на квадратный дюйм
С масштабом	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...125, (145 max. 1h)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба Aseptoflex Vario
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-0.124...3.996 bar-1.8...57.96 psi
Точность точки переключения [% от диапазона]	<, ± 0,2, (Turn down 1:1)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-0.12...4 bar-1.74...58.02 psi
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	50
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
