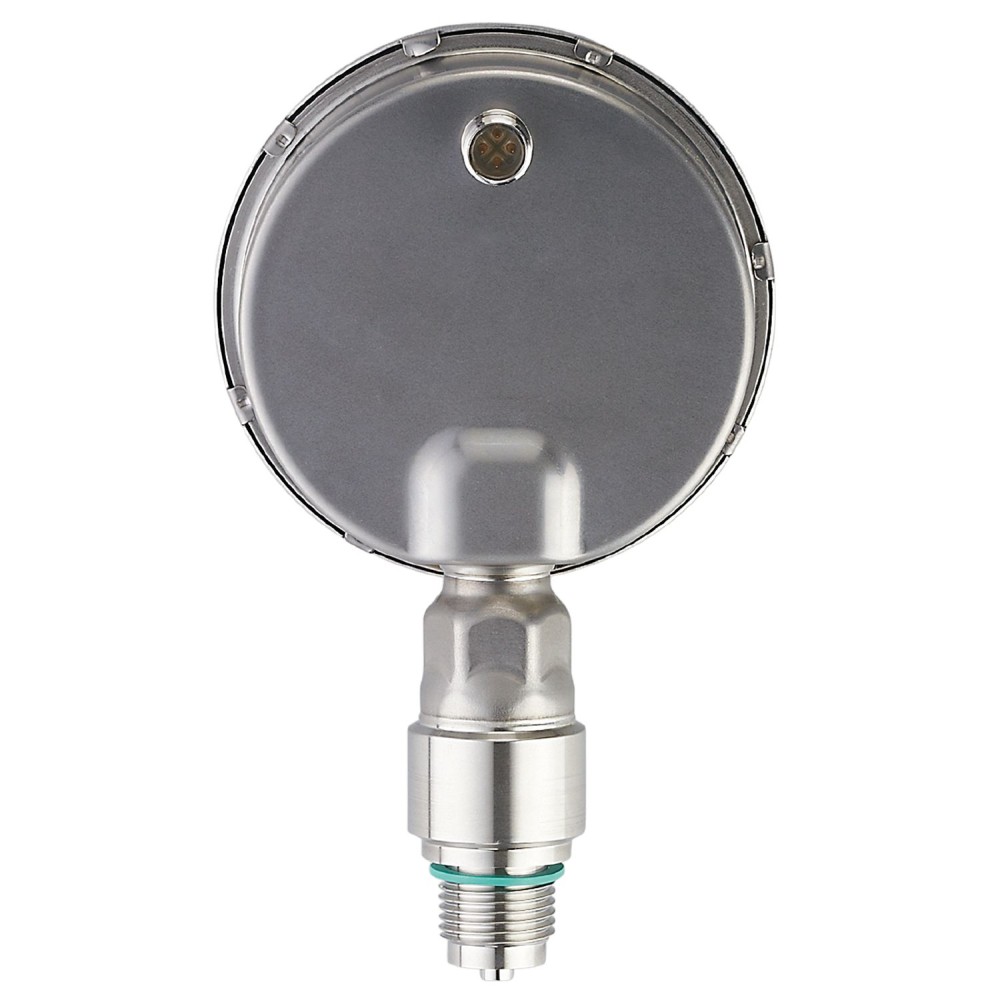

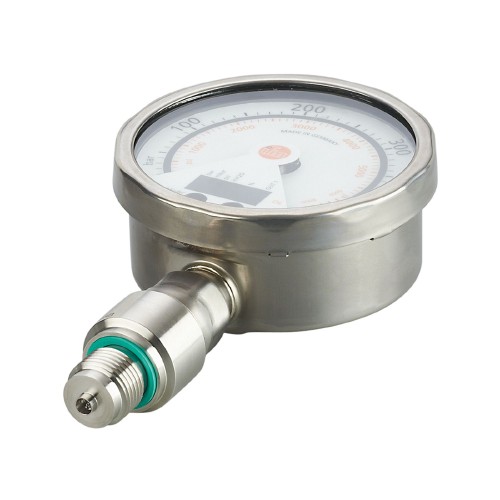

Датчик давления с аналоговым дисплеем IFM PG-400-REB12-MFRKG/US/ /P PG2450

Код товара: 189950

IFM Производитель

65 473 ₽

Быстрый заказ

Характеристики

Код производителяPG2450

АртикулPG2450

Код производителяPG-400-REB12-MFRKG/US/ /P

Все характеристики

IFM PG2450 дополнительные характеристики

Описание

Датчик давления IFM PG-400-REB12-MFRKG/US/ /P (PG2450)

Датчик давления IFM PG-400-REB12-MFRKG/US/ /P (артикул PG2450) представляет собой универсальное устройство, сочетающее в себе функции реле давления и преобразователя с интегрированным аналоговым дисплеем. Данная модель разработана для применения в промышленных условиях, где требуется точное измерение давления и надежная работа.

Основные технические характеристики

Диапазон измерения:Датчик обеспечивает измерение давления в диапазоне от 0 до 400 бар (0... 5800 psi). Этот широкий диапазон позволяет использовать устройство в различных промышленных процессах с высоким давлением.
Выходные сигналы:Устройство оснащено одним цифровым выходом и одним аналоговым выходом 4... 20 мА. Аналоговый выход является масштабируемым и инвертируемым, что обеспечивает гибкость при интеграции в системы автоматизации и управления. Цифровой выход программируется как нормально открытый или нормально закрытый.
Степень защиты:Датчик обладает высокими степенями защиты IP 67 и IP 69К. Это гарантирует надежную работу в условиях высокой влажности, запыленности и воздействия струй воды, а также при очистке под высоким давлением.
Материалы, контактирующие со средой:Смачиваемые части выполнены из нержавеющей стали (316L/1. 4404), керамики (Al2O3) и FKM. Выбор этих материалов обеспечивает высокую химическую стойкость и долговечность при контакте с широким спектром измеряемых сред.

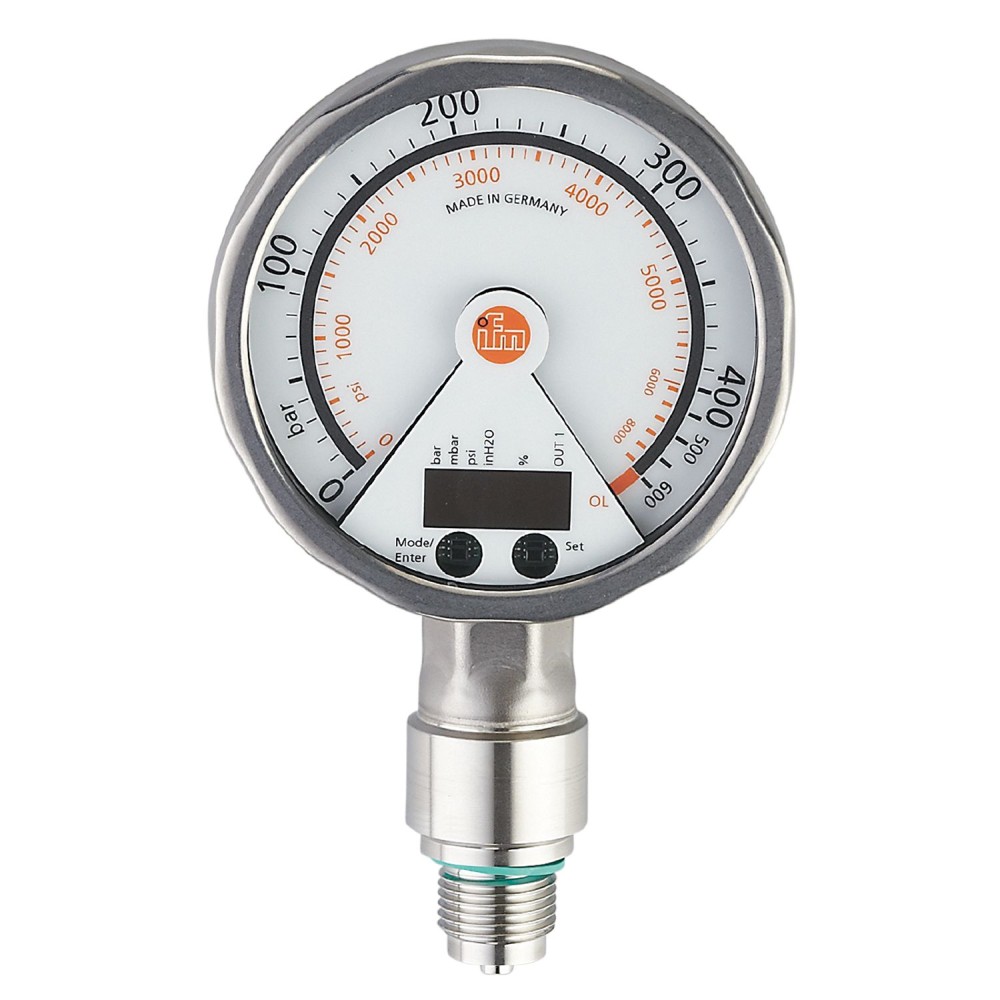

Интегрированный дисплей:Устройство оборудовано аналоговым дисплеем, который может вращаться на 0... 350°. Дисплей дополнен светодиодной гистограммой для индикации точки переключения и 4-значным алфавитно-цифровым дисплеем для отображения измеренных значений, что обеспечивает отличную читаемость даже на расстоянии.

Преимущества

Универсальность интеграции:Наличие программируемого цифрового и масштабируемого аналогового выходов позволяет легко интегрировать датчик в различные системы управления и мониторинга, адаптируя его под специфические требования.
Надежность в суровых условиях:Высокие степени защиты IP 67 и IP 69K, а также прочный корпус из нержавеющей стали, обеспечивают долговечность и стабильную работу в агрессивных промышленных средах.
Удобство мониторинга и настройки:Встроенный аналоговый дисплей с поворотной конструкцией и светодиодной гистограммой предоставляет отличную читаемость и упрощает локальный контроль и визуализацию рабочих параметров.

Характеристики Датчик давления с аналоговым дисплеем IFM PG-400-REB12-MFRKG/US/ /P PG2450

Основные характеристики

MTTF[лет]	100
Аналоговая конечная точка	100...600 bar1450...8700 psi
Аналоговая начальная точка	0...500 бар0...7250 psi
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PG2450
В шагах от	1 бар 10 фунтов на квадратный дюйм
Вес	568.3
Время задержки включения [с]	6
Время отклика	<, 9 мс
Время реакции на импульс аналогового выхода [мс]	28
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Габариты	169 x 100 x 57 мм
Демпфирование аналогового выхода dAA[s]	0.01...30
Диапазон измерения	0...400 bar0...5800 psi
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,3, (0...70 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (Поворот вниз 1:1, за 6 месяцев)
Замечания	Точность точки переключения в расширенном диапазоне отображения: 1,5 % от диапазона
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...30
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	да
Класс защиты	III
Код производителя	PG-400-REB12-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), полиамид, фторкаучук, политетрафторэтилен, смотровое стекло: многослойное безопасное стекло толщиной 4 мм
Материалы (смачиваемые части)	Al2O3 (керамика), FKM, нержавеющая сталь (316L/1.4404)
Мин. разрывное давление	1200 bar17400 psi120 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	800 bar11600 psi80 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,3, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,5, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,35 (BFSL) / &, lt, ± 0,6 (LS), (Уменьшение 1:1, BFSL = прямая линия наилучшего соответствия)
Отображать	Дисплей: 2 светодиода, зеленые, индикатор состояния переключения, желтые, точки переключения, светодиодное кольцо, красное, функциональный дисплей, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения, аналоговый дисплей, вращающийся на 0...350°, указатель не виден, когда устройство отключено, измеряемые значения, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 70, (24 V)
Рабочее напряжение[В]	18...32 DC
Расширенный диапазон отображения (макс.)	600 bar8700 psi
С масштабом	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-20...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/2 наружная резьба
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	0...598 bar0...8670 psi
Точность точки переключения [% от диапазона]	<, ± 0,6, (Turn down 1:1)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Условно подходит для	использование в газах при давлении &, gt, 25 бар только по запросу
Уставка SP	2...600 bar30...8700 psi
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	75
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
