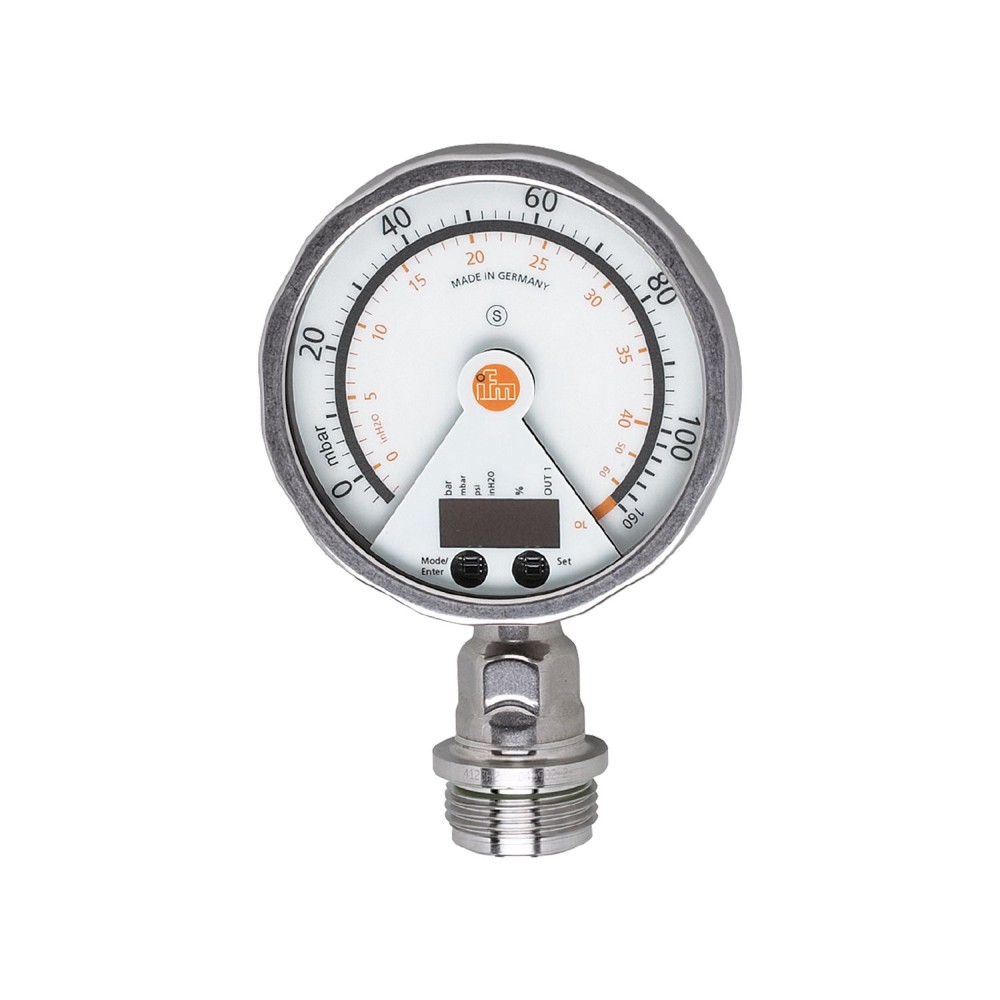

Датчик давления промывки с аналоговым дисплеем IFM PG-,10BREA01-MFRKG/US/ /P PG2789

Код товара: 189947

IFM Производитель

86 321 ₽

Быстрый заказ

Характеристики

Код производителяPG2789

АртикулPG2789

Код производителяPG-,10BREA01-MFRKG/US/ /P

Все характеристики

IFM PG2789 дополнительные характеристики

Описание

Датчик давления IFM PG2789 PG-, 10BREA01-MFRKG/US/ /P

Датчик давления IFM PG2789 PG-, 10BREA01-MFRKG/US/ /P представляет собой устройство, объединяющее функции аналогового дисплея, реле давления и преобразователя. Данная модель разработана для применения в условиях, требующих высокой точности измерений и соблюдения гигиенических стандартов, характерных для пищевой и перерабатывающей промышленности.

Ключевые технические характеристики

Диапазон измерения:От -0. 005 до 0. 1 бар (от -5 до 100 мбар). Этот диапазон обеспечивает точное измерение низких давлений, что критично для контроля процессов с небольшими перепадами давления, например, в системах фильтрации или мониторинга уровня в резервуарах.
Технологическое соединение:Резьбовое соединение G 1 наружная резьба Aseptoflex Vario. Такое соединение, в сочетании с плоским технологическим присоединением, предназначено для использования в гигиенических процессах CIP (Clean-in-Place) и SIP (Sterilization-in-Place), предотвращая скопление продукта и облегчая очистку.
Выходной сигнал:Коммутационный и аналоговый сигналы (4... 20 мА, инвертируемый, масштабируемый). Наличие как цифрового (1 выход), так и аналогового (1 выход) сигналов позволяет интегрировать датчик в различные системы управления, обеспечивая как дискретное управление по пороговым значениям, так и непрерывный мониторинг давления.
Степень защиты:IP 67 и IP 69K. Высокие классы защиты гарантируют надежную работу датчика в условиях воздействия пыли, кратковременного погружения в воду и высокотемпературной струйной очистки под высоким давлением, что необходимо для промышленных сред с жесткими требованиями к гигиене.
Материалы смачиваемых частей:Нержавеющая сталь (316L/1. 4435) с характеристиками поверхности Ra < 0. 4 мкм / Rz = 4 мкм, керамика (99. 9 % Al₂O₃) и ПТФЭ. Выбор таких материалов обеспечивает высокую коррозионную стойкость и химическую инертность, что критично для контакта с пищевыми продуктами, напитками и фармацевтическими средами.

Преимущества

Высокая адаптивность к гигиеническим процессам:Специализированное технологическое соединение Aseptoflex Vario и материалы, соответствующие строгим гигиеническим требованиям, позволяют применять датчик в процессах CIP/SIP.
Многофункциональность:Интеграция аналогового дисплея, реле давления и преобразователя в одном корпусе, а также наличие двух типов выходных сигналов (цифрового и аналогового), упрощает установку и настройку, снижая количество необходимого оборудования.
Надежность в эксплуатации:Прочный корпус из нержавеющей стали, высокие степени защиты IP 67 и IP 69K, а также устойчивость к вибрации и ударам (DIN EN 60068-2-6 10 g, DIN EN 60068-2-27 50 g) обеспечивают длительный срок службы в сложных промышленных условиях.

Характеристики Датчик давления промывки с аналоговым дисплеем IFM PG-,10BREA01-MFRKG/US/ /P PG2789

Основные характеристики

MAWP для приложений согласно CRN[бар]	4 бар
MTTF[лет]	100
Аналоговая конечная точка	20...160 mbar8.05...64.25 inH2O
Аналоговая начальная точка	-5...135 mbar-2...54.2 inH2O
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PG2789
В шагах от	0,1 мбар0,05 дюймов вод. ст.
Вес	520
Время задержки включения [с]	6
Время отклика	<, 10 мс
Время реакции на импульс аналогового выхода [мс]	25
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Габариты	153 x 100 x 57 мм
Демпфирование аналогового выхода dAA[s]	0.01...30
Диапазон измерения	-0.005...0.1 bar-5...100 mbar-2...40.15 inH2O
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...70 °C)
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (уменьшение 1:1, в год)
Замечания	Отклонение характеристик в расширенном диапазоне отображения: 1,5 % от диапазона. Точность точки переключения в расширенном диапазоне отображения: 1,5 % от диапазона.
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...30
Интегрированный сторожевой таймер	да
Класс защиты	III
Код производителя	PG-,10BREA01-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), полиамид, фторкаучук, политетрафторэтилен, смотровое стекло: многослойное безопасное стекло толщиной 4 мм
Материалы (смачиваемые части)	Характеристики поверхности нержавеющей стали (316L/1.4435): Ra &, lt, 0,4 мкм / Rz = 4 мкм, керамика (99,9 % Al2O3), ПТФЭ
Мин. разрывное давление	30000 mbar12043 inH2O3 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	4000 mbar1605 inH2O0.4 MPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (0...70 °C)
Общее количество выходов	2
Одобрение UL	Номер файла ULE174189
Отклонение гистерезиса [% от диапазона]	<, ± 0,2, (Turn down 1:1)
Отклонение линейности [% от диапазона]	<, ± 0,25, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,5, (изменение диапазона 1:1, линейность, включая гистерезис и повторяемость, настройка предельных значений по DIN EN IEC 62828-1)
Отображать	Дисплей: 2 светодиода, зеленые, индикатор состояния переключения, желтые, точки переключения, светодиодное кольцо, красное, функциональный дисплей, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения, аналоговый дисплей, вращающийся на 0...350°, указатель не виден, когда устройство отключено, измеряемые значения, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 70, (24 V)
Примечание об утверждении	заводской сертификат доступен для скачивания на сайте www.factory-certificate.ifm
Рабочее напряжение[В]	18...32 DC
Расширенный диапазон отображения (макс.)	160 mbar64.25 inH2O
С масштабом	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...125, (145 max. 1h)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1 наружная резьба Aseptoflex Vario
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-5...159.8 mbar-2.05...64.15 inH2O
Точность точки переключения [% от диапазона]	<, ± 0,5, (Turn down 1:1)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-4.8...160 mbar-1.95...64.25 inH2O
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	50
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
