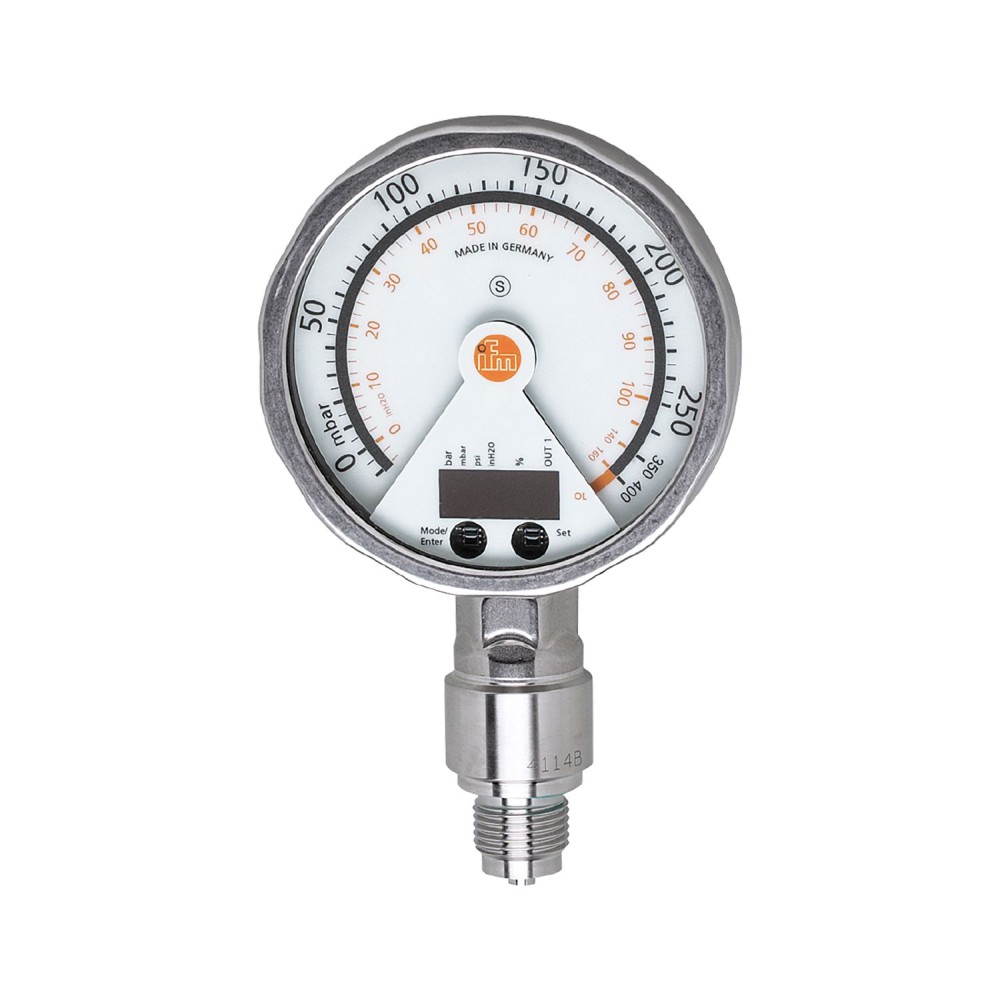

Датчик давления с аналоговым дисплеем IFM PG-,25BREB12-MFRKG/US/ /P PG2458

Код товара: 189944

IFM Производитель

65 469 ₽

Быстрый заказ

Характеристики

Код производителяPG2458

АртикулPG2458

Код производителяPG-,25BREB12-MFRKG/US/ /P

Все характеристики

IFM PG2458 дополнительные характеристики

Описание

Датчик давления IFM PG2458 с аналоговым дисплеем

Датчик давления IFM PG2458 представляет собой комбинированное устройство, объединяющее функции аналогового дисплея, реле давления и преобразователя. Модель PG2458 (артикул PG-, 25BREB12-MFRKG/US/ /P) разработана для применения в промышленных условиях и обеспечивает точный контроль давления с возможностью визуального мониторинга.

Ключевые технические характеристики

Диапазон измерения:Датчик обеспечивает измерение относительного давления в диапазоне от -0, 0125 до 0, 25 бар (от -12, 5 до 250 мбар). Этот диапазон позволяет использовать устройство для контроля низких и средних давлений в различных системах.
Выходной сигнал:Устройство оснащено программируемым коммутационным выходом (PNP/NPN, нормально открытый / нормально закрытый) и масштабируемым аналоговым выходом 4... 20 мА (инвертируемый). Наличие двух типов выходов обеспечивает гибкость интеграции в системы управления и мониторинга.
Степень защиты:Корпус датчика соответствует классам защиты IP 67 и IP 69К. Это гарантирует высокую устойчивость к пыли, влаге и воздействию струй воды под высоким давлением, что критично для работы в жестких промышленных условиях.
Материалы (смачиваемые части):Части, контактирующие с измеряемой средой, выполнены из Al2O3 (керамика), FKM и нержавеющей стали (316L/1. 4404). Выбор таких материалов обеспечивает химическую стойкость и долговечность при работе с различными жидкими и газообразными средами.
Технологическое соединение:Для подключения к процессу используется резьбовое соединение G 1/2 наружная резьба. Данный тип соединения является стандартизированным и обеспечивает надежную установку датчика в систему.

Преимущества

Многофункциональность:Интеграция датчика давления, реле и аналогового преобразователя в одном корпусе упрощает монтаж и сокращает количество необходимого оборудования.
Высокая надежность в сложных условиях:Прочный корпус из нержавеющей стали и класс защиты IP 69К обеспечивают долгосрочную и стабильную работу в агрессивных промышленных средах.
Удобство эксплуатации и мониторинга:Аналоговый дисплей с отличной читаемостью и поворотная конструкция со светодиодной гистограммой позволяют легко контролировать точки переключения и измеряемые значения даже на значительном расстоянии.

Характеристики Датчик давления с аналоговым дисплеем IFM PG-,25BREB12-MFRKG/US/ /P PG2458

Основные характеристики

MTTF[лет]	103
Аналоговая конечная точка	50...400 mbar20...160.6 inH2O
Аналоговая начальная точка	-12.5...337.5 mbar-5...135.6 inH2O
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PG2458
В шагах от	0,5 мбар 0,2 дюйма вод. ст.
Вес	563.4
Время задержки включения [с]	6
Время отклика	<, 9 мс
Время реакции на импульс аналогового выхода [мс]	28
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Габариты	169 x 100 x 57 мм
Демпфирование аналогового выхода dAA[s]	0.01...30
Диапазон измерения	-0.0125...0.25 bar-12.5...250 mbar-5...100.4 inH2O
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...70 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (Поворот вниз 1:1, за 6 месяцев)
Замечания	Точность точки переключения в расширенном диапазоне отображения: 1,5 % от диапазона
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...30
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PG-,25BREB12-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), полиамид, фторкаучук, политетрафторэтилен, смотровое стекло: многослойное безопасное стекло толщиной 4 мм
Материалы (смачиваемые части)	Al2O3 (керамика), FKM, нержавеющая сталь (316L/1.4404)
Мин. разрывное давление	30000 mbar12044 inH2O3 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	6000 мбар 2400 дюймов вод. ст. 1 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,25, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (Уменьшение 1:1, BFSL = прямая линия наилучшего соответствия)
Отображать	Дисплей: 2 светодиода, зеленые, индикатор состояния переключения, желтые, точки переключения, светодиодное кольцо, красное, функциональный дисплей, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения, аналоговый дисплей, вращающийся на 0...350°, указатель не виден, когда устройство отключено, измеряемые значения, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 70, (24 V)
Рабочее напряжение[В]	18...32 DC
Расширенный диапазон отображения (макс.)	400 mbar160.6 inH2O
С масштабом	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-20...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/2 наружная резьба
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-12.5...399 mbar-5...160.2 inH2O
Точность точки переключения [% от диапазона]	<, ± 0,5, (Turn down 1:1)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-11.5...400 mbar-4.6...160.6 inH2O
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	75
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
