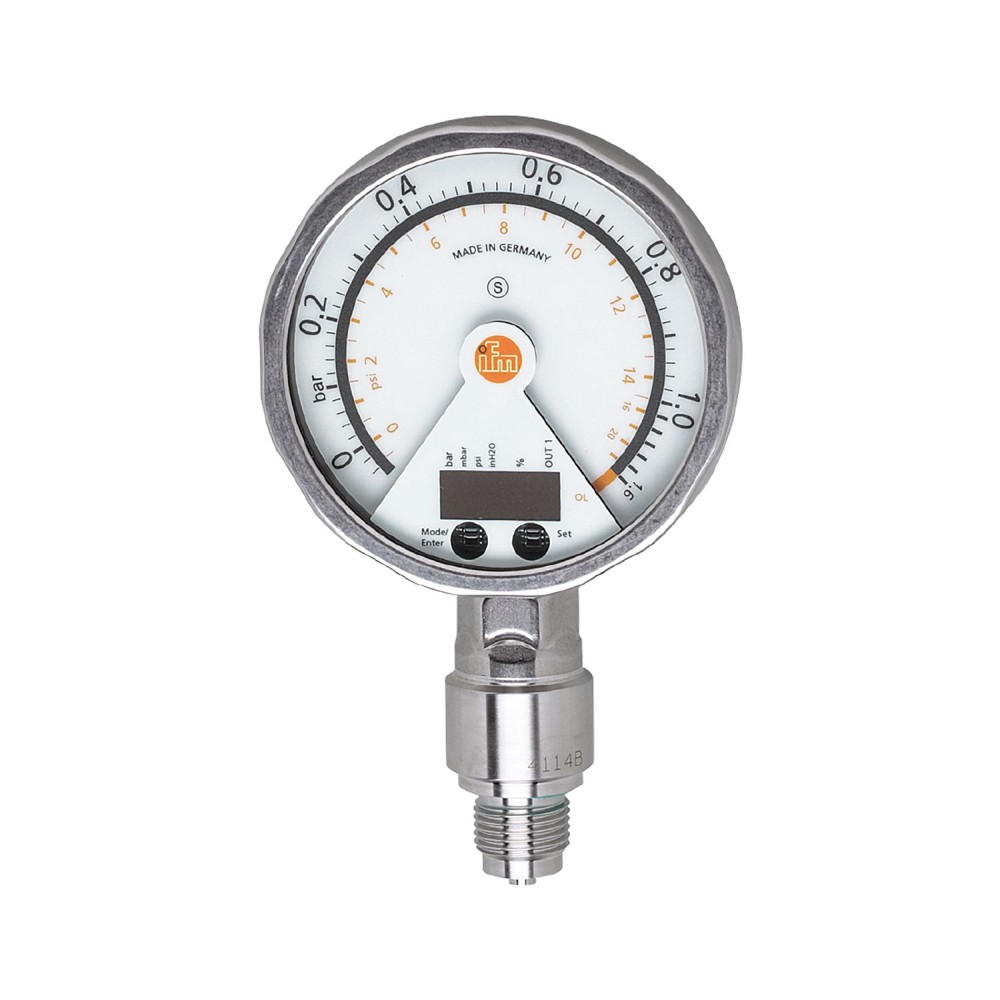

Датчик давления с аналоговым дисплеем IFM PG-001-REB12-MFRKG/US/ /P PG2457

Код товара: 189943

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPG2457

Код производителяPG-001-REB12-MFRKG/US/ /P

Все характеристики

IFM PG2457 дополнительные характеристики

Описание

Аналоговый дисплей, реле давления и преобразователь в одном устройстве. Отличная читаемость даже на большом расстоянии. Поворотный дисплей со светодиодной гистограммой для индикации точки переключения. Программируемый коммутационный выход и масштабируемый аналоговый выход. Прочный корпус из нержавеющей стали для использования в суровых промышленных условиях.

Характеристики Датчик давления с аналоговым дисплеем IFM PG-001-REB12-MFRKG/US/ /P PG2457

Основные характеристики

MTTF[лет]	103
Аналоговая конечная точка	0.2...1.6 bar2.9...23.2 psi
Аналоговая начальная точка	-0.05...1.34 bar-0.72...19.58 psi
Аналоговый токовый выход [мА]	4...20, инвертируемый, (масштабируемый)
Артикул	PG2457
В шагах от	0.002 bar0.02 psi
Вес[г]	566.6
Время задержки включения [с]	6
Время отклика[мс]	<, 9
Время реакции на импульс аналогового выхода [мс]	28
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Демпфирование аналогового выхода dAA[s]	0.01...30
Диапазон измерения	-0.05...1 bar-50...1000 mbar-0.72...14.5 psi
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...70 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (Поворот вниз 1:1, за 6 месяцев)
Замечания	Точность точки переключения в расширенном диапазоне отображения: 1,5 % от диапазона
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...30
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PG-001-REB12-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), полиамид, фторкаучук, политетрафторэтилен, смотровое стекло: многослойное безопасное стекло толщиной 4 мм
Материалы (смачиваемые части)	Al2O3 (керамика), FKM, нержавеющая сталь (316L/1.4404)
Мин. разрывное давление	30 бар 435 фунтов на кв. дюйм 3 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	10 бар 145 фунтов на кв. дюйм 1 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,25, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (Уменьшение 1:1, BFSL = прямая линия наилучшего соответствия)
Отображать	Дисплей: 2 светодиода, зеленые, индикатор состояния переключения, желтые, точки переключения, светодиодное кольцо, красное, функциональный дисплей, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения, аналоговый дисплей, вращающийся на 0...350°, указатель не виден, когда устройство отключено, измеряемые значения, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 70, (24 V)
Приложение	для промышленного применения
Рабочее напряжение[В]	18...32 DC
Размеры[мм]	169 x 100 x 57
Расширенный диапазон отображения (макс.)	1.6 bar23.2 psi
С масштабом	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	жидкости и газы
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-20...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/2 наружная резьба
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-0.05...1.596 bar-0.72...23.14 psi
Точность точки переключения [% от диапазона]	<, ± 0,5, (Turn down 1:1)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-0.046...1.6 bar-0.66...23.2 psi
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	75
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
