Датчик давления с аналоговым дисплеем IFM PG-2,5-REB12-MFRKG/US/ /P PG2456

Код товара: 189942

IFM Производитель

63 675 ₽

Быстрый заказ

Характеристики

Код производителяPG2456

АртикулPG2456

Код производителяPG-2,5-REB12-MFRKG/US/ /P

Все характеристики

IFM PG2456 дополнительные характеристики

Описание

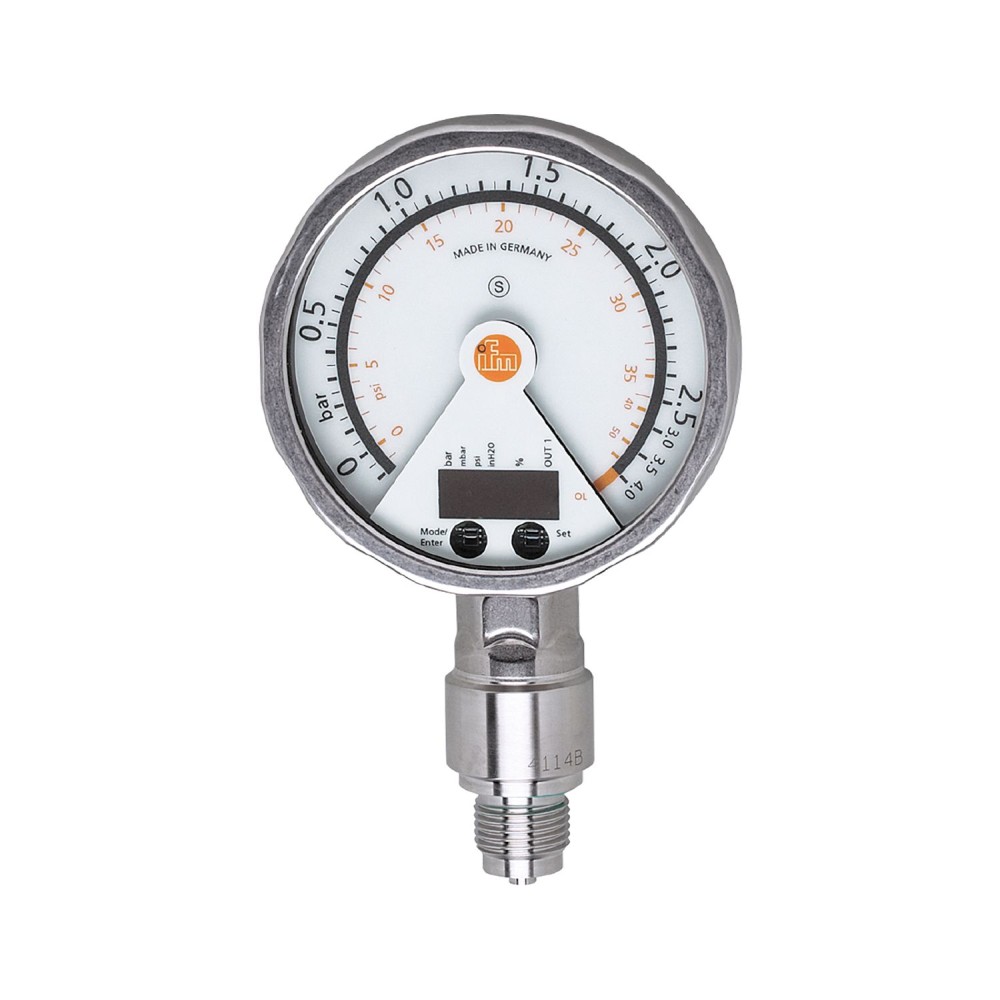

Датчик давления IFM PG2456 с аналоговым дисплеем

Датчик давления IFM PG2456 (артикул PG-2, 5-REB12-MFRKG/US/ /P) представляет собой комбинированное устройство, объединяющее функции аналогового дисплея, реле давления и преобразователя. Данная модель разработана для применения в промышленных условиях, где требуется точный контроль давления и надежная работа оборудования.

Ключевые технические характеристики

Диапазон измерения: Датчик обеспечивает измерение относительного давления в диапазоне от -0. 125 до 2. 5 бар. Это позволяет использовать его для мониторинга как избыточного давления, так и небольшого вакуума в различных технологических процессах.

Выходные сигналы: Устройство оснащено одним программируемым коммутационным выходом (PNP/NPN) и одним масштабируемым аналоговым выходом 4... 20 мА. Такое сочетание обеспечивает гибкость интеграции в системы автоматизации, позволяя как дискретное управление, так и непрерывный сбор данных о давлении.

Степень защиты: Соответствие классам защиты IP 67 и IP 69K гарантирует высокую устойчивость к воздействию пыли, влаги и воды под высоким давлением. Это обеспечивает надежную работу датчика в условиях интенсивной очистки или при возможном погружении в жидкость.

Материалы конструкции: Корпус и смачиваемые части выполнены из нержавеющей стали марки 316L (1. 4404), а измерительная ячейка — из керамики (Al2O3). Выбор данных материалов обеспечивает высокую коррозионную стойкость, долговечность и пригодность для работы с различными средами, включая агрессивные и гигиенически чувствительные.

Интегрированный дисплей: Датчик оснащен поворотным аналоговым дисплеем со светодиодной гистограммой для индикации точки переключения и 4-значным алфавитно-цифровым дисплеем для отображения измеренных значений. Поворотная конструкция дисплея улучшает читаемость и удобство настройки непосредственно на месте установки.

Преимущества

Датчик давления IFM PG2456 обладает рядом преимуществ, обусловленных его конструктивными особенностями и функциональностью:

Универсальность применения: Наличие одновременно коммутационного и аналогового выходов, а также возможность программирования, позволяет использовать датчик в широком спектре задач, от простого контроля пороговых значений до прецизионного мониторинга давления.

Надежность в тяжелых условиях: Прочный корпус из нержавеющей стали и высокий класс защиты IP 67 / IP 69K гарантируют стабильную и долгосрочную работу в агрессивных промышленных средах, минимизируя риски выхода из строя.

Удобство эксплуатации и настройки: Поворотный аналоговый дисплей с подсветкой и светодиодной гистограммой обеспечивает отличную читаемость показаний и упрощает процесс настройки и калибровки непосредственно на объекте.

Характеристики Датчик давления с аналоговым дисплеем IFM PG-2,5-REB12-MFRKG/US/ /P PG2456

Основные характеристики

MTTF[лет]	103
Аналоговая конечная точка	0.525...4 bar7.6...58 psi
Аналоговая начальная точка	-0.125...3.35 бар-1.8...48.6 psi
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PG2456
В шагах от	0.005 bar0.05 psi
Вес	565.7
Время задержки включения [с]	6
Время отклика	<, 9 мс
Время реакции на импульс аналогового выхода [мс]	28
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Габариты	169 x 100 x 57 мм
Демпфирование аналогового выхода dAA[s]	0.01...30
Диапазон измерения	-0.125...2.5 bar-125...2500 mbar-1.8...36.25 psi
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...70 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (Поворот вниз 1:1, за 6 месяцев)
Замечания	Точность точки переключения в расширенном диапазоне отображения: 1,5 % от диапазона
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...30
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PG-2,5-REB12-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), полиамид, фторкаучук, политетрафторэтилен, смотровое стекло: многослойное безопасное стекло толщиной 4 мм
Материалы (смачиваемые части)	Al2O3 (керамика), FKM, нержавеющая сталь (316L/1.4404)
Мин. разрывное давление	50 бар725 фунтов на кв. дюйм5 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	20 бар 290 фунтов на кв. дюйм2 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,25, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (Уменьшение 1:1, BFSL = прямая линия наилучшего соответствия)
Отображать	Дисплей: 2 светодиода, зеленые, индикатор состояния переключения, желтые, точки переключения, светодиодное кольцо, красное, функциональный дисплей, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения, аналоговый дисплей, вращающийся на 0...350°, указатель не виден, когда устройство отключено, измеряемые значения, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 70, (24 V)
Рабочее напряжение[В]	18...32 DC
Расширенный диапазон отображения (макс.)	4 бара 58 фунтов на кв. дюйм
С масштабом	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-20...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/2 наружная резьба
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-0.125...3.99 bar-1.8...57.85 psi
Точность точки переключения [% от диапазона]	<, ± 0,5, (Turn down 1:1)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-0.115...4 bar-1.65...58 psi
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	75
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
