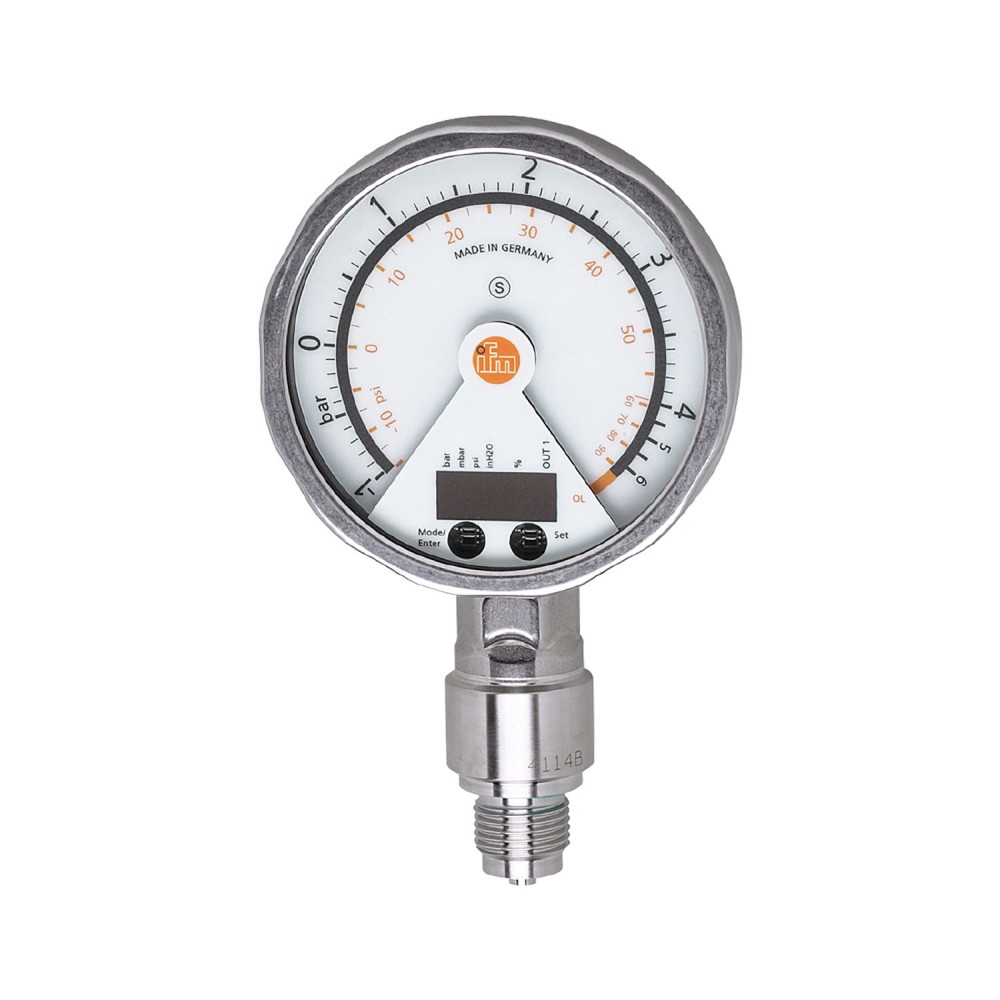

Датчик давления с аналоговым дисплеем IFM PG-005-REB12-MFRKG/US/ /P PG2455

Код товара: 189941

IFM Производитель

63 677 ₽

Быстрый заказ

Характеристики

Код производителяPG2455

АртикулPG2455

Код производителяPG-005-REB12-MFRKG/US/ /P

Все характеристики

IFM PG2455 дополнительные характеристики

Описание

Датчик давления IFM PG-005-REB12-MFRKG/US/ /P PG2455

Датчик давления IFM PG-005-REB12-MFRKG/US/ /P PG2455 представляет собой многофункциональное устройство, объединяющее функции датчика давления, реле и преобразователя. Модель PG2455 предназначена для точного измерения и контроля относительного давления, а также вакуума в жидких и газообразных средах.

Ключевые характеристики

Многофункциональность
Устройство сочетает в себе датчик давления, программируемое реле и масштабируемый аналоговый преобразователь с выходом 4... 20 мА. Это обеспечивает комплексный контроль и передачу данных, сокращая потребность в нескольких отдельных компонентах.
Широкий диапазон измерения и высокая точность
Датчик имеет диапазон измерения от -1 до 4 бар. Точность точки переключения составляет менее ± 0, 5% от диапазона, что гарантирует надежный мониторинг процесса.
Визуализация и программирование
Датчик оснащен аналоговым дисплеем, поворачивающимся на 350°, со светодиодной гистограммой для индикации точки переключения, а также алфавитно-цифровым дисплеем. Это обеспечивает удобство настройки и считывания показаний непосредственно на устройстве.
Повышенная прочность и степень защиты
Корпус выполнен из нержавеющей стали (316L/1. 4404), а смачиваемые части — из Al₂O₃(керамика), FKM и нержавеющей стали. Устройство обладает степенью защиты IP67 и IP69K, что позволяет использовать его в жестких промышленных условиях и при частой санитарной обработке.

Преимущества

Оптимизация системы
Объединение трех функций в одном устройстве упрощает проектирование, монтаж и обслуживание систем контроля давления, снижая общую стоимость владения.
Надежность в эксплуатации
Высокая степень защиты IP67/IP69K и применение коррозионностойких материалов обеспечивают длительный срок службы и стабильную работу датчика даже в агрессивных средах.
Удобство мониторинга и настройки
Информативный аналоговый и цифровой дисплей с возможностью поворота, а также программируемые выходы значительно упрощают контроль текущих параметров и адаптацию устройства под конкретные задачи.

Характеристики Датчик давления с аналоговым дисплеем IFM PG-005-REB12-MFRKG/US/ /P PG2455

Основные характеристики

MTTF[лет]	103
Аналоговая конечная точка	0...6.4 bar0...92.8 psi
Аналоговая начальная точка	-1...5.4 бар-14.5...78.3 psi
Аналоговый выход	4...20, инвертируемый, (масштабируемый) мА
Артикул	PG2455
В шагах от	0.01 bar0.1 psi
Вес	567.4
Время задержки включения [с]	6
Время отклика	<, 9 мс
Время реакции на импульс аналогового выхода [мс]	28
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Габариты	169 x 100 x 57 мм
Демпфирование аналогового выхода dAA[s]	0.01...30
Диапазон измерения	-1...4 bar-14.5...58 psi
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...70 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (Поворот вниз 1:1, за 6 месяцев)
Замечания	Точность точки переключения в расширенном диапазоне отображения: 1,5 % от диапазона
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...30
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PG-005-REB12-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), полиамид, фторкаучук, политетрафторэтилен, смотровое стекло: многослойное безопасное стекло толщиной 4 мм
Материалы (смачиваемые части)	Al2O3 (керамика), FKM, нержавеющая сталь (316L/1.4404)
Мин. разрывное давление	100 бар 1450 фунтов на кв. дюйм 10 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	30 бар 435 фунтов на кв. дюйм 3 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,25, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (Уменьшение 1:1, BFSL = прямая линия наилучшего соответствия)
Отображать	Дисплей: 2 светодиода, зеленые, индикатор состояния переключения, желтые, точки переключения, светодиодное кольцо, красное, функциональный дисплей, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения, аналоговый дисплей, вращающийся на 0...350°, указатель не виден, когда устройство отключено, измеряемые значения, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 70, (24 V)
Рабочее напряжение[В]	18...32 DC
Расширенный диапазон отображения (макс.)	6.4 bar92.8 psi
С масштабом	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-20...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/2 наружная резьба
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-1...6.38 bar-14.5...92.5 psi
Точность точки переключения [% от диапазона]	<, ± 0,5, (Turn down 1:1)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-0.98...6.4 bar-14.2...92.8 psi
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	75
Электрическое проектирование	ПНП/НПН
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ излучение 10 В/мEN 61000-4-4 Пиковый импульс 2 кВЕН 61000-4-5 Пиковый импульс 0,5/1 кВЕН 61000-4-6 ВЧ кондуктивный10 В
