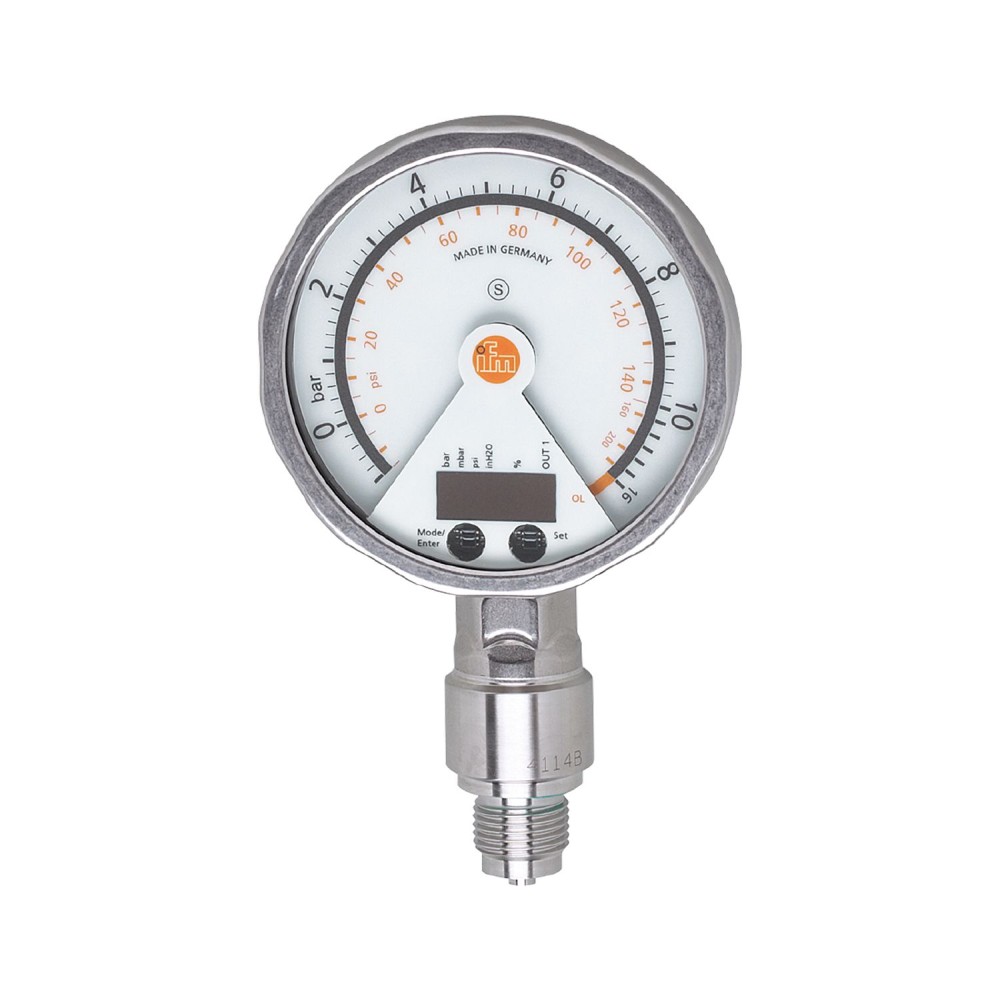

Датчик давления с аналоговым дисплеем IFM PG-010-REB12-MFRKG/US/ /P PG2454

Код товара: 189940

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPG2454

Код производителяPG-010-REB12-MFRKG/US/ /P

Все характеристики

IFM PG2454 дополнительные характеристики

Описание

Аналоговый дисплей, реле давления и преобразователь в одном устройстве. Отличная читаемость даже на большом расстоянии. Поворотный дисплей со светодиодной гистограммой для индикации точки переключения. Программируемый коммутационный выход и масштабируемый аналоговый выход. Прочный корпус из нержавеющей стали для использования в суровых промышленных условиях.

Характеристики Датчик давления с аналоговым дисплеем IFM PG-010-REB12-MFRKG/US/ /P PG2454

Основные характеристики

MAWP для приложений согласно CRN	38 бар 551 фунт на квадратный дюйм
MTTF[лет]	103
Аналоговая конечная точка	1.5...16 bar21.8...232 psi
Аналоговая начальная точка	-1...13.5 bar-14.4...195.8 psi
Аналоговый токовый выход [мА]	4...20, инвертируемый, (масштабируемый)
Артикул	PG2454
В шагах от	0.02 bar0.2 psi
Вес[г]	565.1
Время задержки включения [с]	6
Время отклика[мс]	<, 9
Время реакции на импульс аналогового выхода [мс]	28
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (настраиваемый)
Демпфирование аналогового выхода dAA[s]	0.01...30
Диапазон измерения	-1...10 bar-14.4...145 psi
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...70 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (Поворот вниз 1:1, за 6 месяцев)
Замечания	Точность точки переключения в расширенном диапазоне отображения: 1,5 % от диапазона
Защита	IP 67, IP 69К
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0.01...30
Интегрированный сторожевой таймер	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PG-010-REB12-MFRKG/US/ /P
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Количество цифровых выходов	1
Макс. нагрузка [Ом]	(Ub - 10 V) / 20 mA
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (316L/1.4404), полиамид, фторкаучук, политетрафторэтилен, смотровое стекло: многослойное безопасное стекло толщиной 4 мм
Материалы (смачиваемые части)	Al2O3 (керамика), FKM, нержавеющая сталь (316L/1.4404)
Мин. разрывное давление	150 бар 2175 фунтов на кв. дюйм 15 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	50 бар725 фунтов на кв. дюйм5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...70 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,25, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (Уменьшение 1:1, BFSL = прямая линия наилучшего соответствия)
Отображать	Дисплей: 2 светодиода, зеленые, индикатор состояния переключения, желтые, точки переключения, светодиодное кольцо, красное, функциональный дисплей, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения, аналоговый дисплей, вращающийся на 0...350°, указатель не виден, когда устройство отключено, измеряемые значения, алфавитно-цифровой дисплей, красные 4-значные измеряемые значения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 70, (24 V)
Приложение	для промышленного применения
Рабочее напряжение[В]	18...32 DC
Размеры[мм]	169 x 100 x 57
Расширенный диапазон отображения (макс.)	16 бар 232 фунта на квадратный дюйм
С масштабом	да
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	жидкости и газы
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...80
Температура окружающей среды[°C]	-20...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/2 наружная резьба
Тип давления	относительное давление, вакуум
Тип защиты от короткого замыкания	импульсный
Точка сброса rP	-1...15.96 bar-14.4...231.6 psi
Точность точки переключения [% от диапазона]	<, ± 0,5, (Turn down 1:1)
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	-0.96...16 bar-14...232 psi
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	75
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
