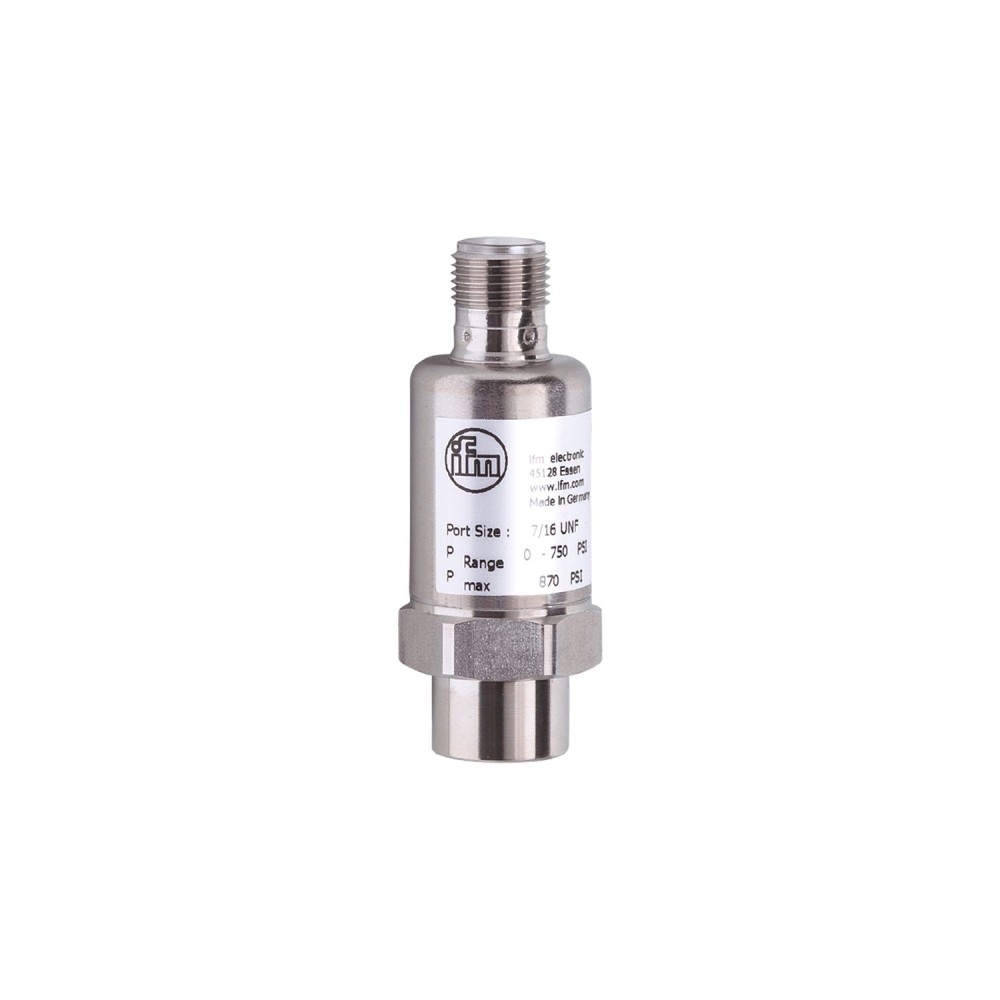

Датчик давления IFM PT-075PSBU76-B-DVG/US/ /W PC9013

Код товара: 189912

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPC9013

Код производителяPT-075PSBU76-B-DVG/US/ /W

Все характеристики

IFM PC9013 дополнительные характеристики

Описание

Точный линейный выходной сигнал 0...10 В, высокая повторяемость и низкая погрешность линейности, долговременная стабильность благодаря высокой защите от перегрузки, прочный корпус из нержавеющей стали для использования в жестких промышленных условиях, широкий диапазон рабочих температур и высокая степень защиты

Характеристики Датчик давления IFM PT-075PSBU76-B-DVG/US/ /W PC9013

Основные характеристики

MTTF[лет]	1116
Аналоговый выход напряжения[В]	0...10
Артикул	PC9013
Вес[г]	74.5
Выходной сигнал	аналоговый сигнал
Диапазон измерения	0...750 psi0...5170 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (-25...90 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,1, (за 6 месяцев)
Жилье	цилиндрический
Замечания	BFSL = прямая линия наилучшего соответствия LS = настройка предельного значения
Защита	IP 67, IP 69К
Защита от обратной полярности	да
Класс защиты	III
Код производителя	PT-075PSBU76-B-DVG/US/ /W
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Материалы	нержавеющая сталь (316L/1.4404), ПА
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4404)
Мин. разрывное давление	8702 фунт/кв. дюйм 60 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	50 миллионов
Номинальное давление	870 фунтов на кв. дюйм6 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (-25...90 °C)
Общее количество выходов	1
Отклонение гистерезиса [% от диапазона]	<, ± 0,3
Отклонение линейности [% от диапазона]	<, ± 0,25 (BFSL) / <, ± 0,5 (LS)
Отклонение характеристик [% от диапазона]	&, lt, ± 1,4, (включая дрейф при чрезмерном затягивании, погрешность нулевой точки и диапазона)
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К)
Потребляемый ток [мА]	<, 6
Приложение	для промышленного применения
Рабочее напряжение[В]	16...36 DC
Размеры[мм]	Ø 22 / L = 61.7
Связь	Разъем: 1 x M12, кодировка: A
СМИ	жидкости и газы
Средняя температура[°C]	-25...90
Температура окружающей среды[°C]	-25...90
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение 7/16&, quot, - внутренняя резьба 20 UNF - Schrader
Тип давления	относительное давление
Ударопрочность	DIN IEC 68-2-2750 g (11 ms)
Устойчивость к вибрации	DIN IEC 68-2-620 g (10...2000 Hz)
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 ВЧ-излучение 10 В/мEN 61000-4-4 Взрывной сигнал 4 кВ Соединительный зажим EN 61000-4-5 Перенапряжение 1 кВ для блоков постоянного тока EN 61000-4-6 ВЧ-проводимость 10 В
