Датчик давления с керамической измерительной ячейкой IFM PA-,25BRBG14-A-ZVG/US/ /V PA3528

Код товара: 189899

IFM Производитель

40 286 ₽

Быстрый заказ

Характеристики

Код производителяPA3528

АртикулPA3528

Код производителяPA-,25BRBG14-A-ZVG/US/ /V

Все характеристики

IFM PA3528 дополнительные характеристики

Описание

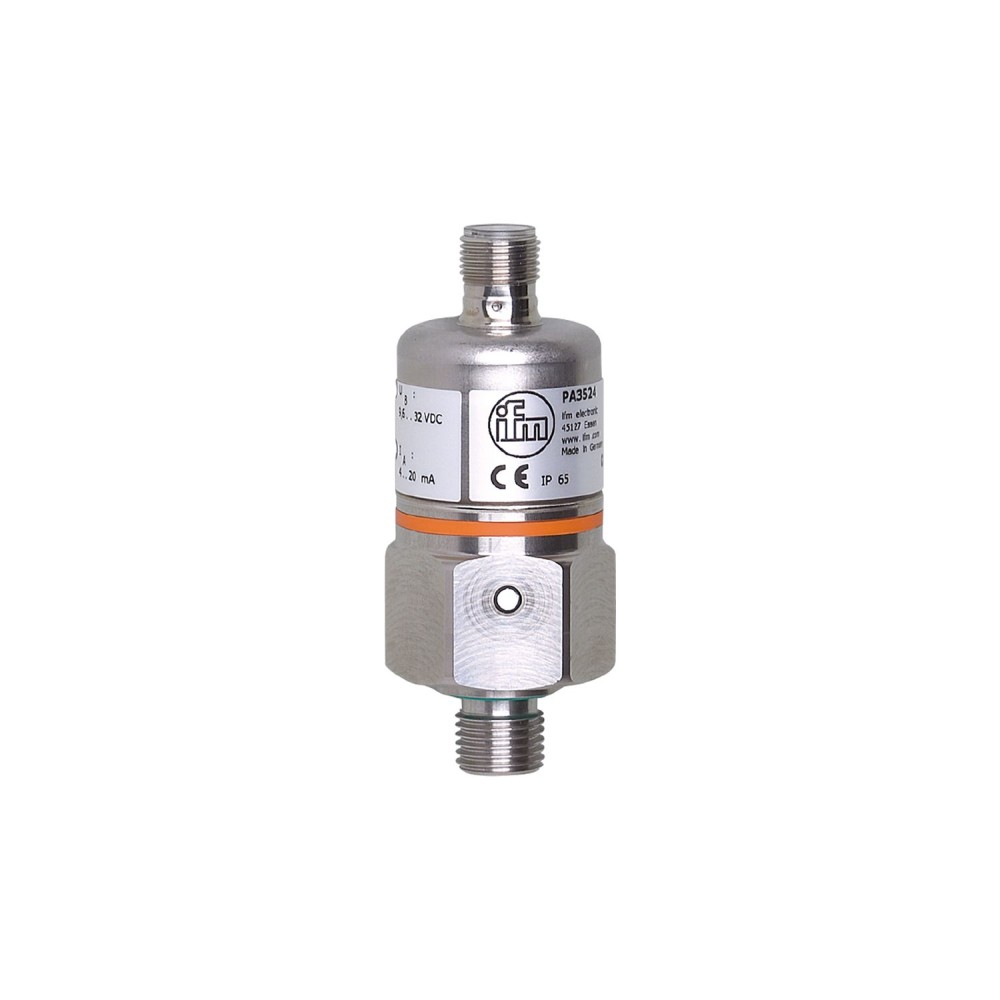

Датчик давления IFM PA3528 с керамической измерительной ячейкой

Датчик давления IFM PA3528 (артикул PA-, 25BRBG14-A-ZVG/US/ /V) представляет собой преобразователь давления с керамической измерительной ячейкой, разработанный для точного и надежного измерения относительного давления в промышленных условиях. Он обеспечивает стабильную работу с жидкими и газообразными средами.

Ключевые технические характеристики

Диапазон измерения:Датчик предназначен для измерения давления в диапазоне от 0 до 0, 25 бар (0 до 250 мбар, 0 до 25 кПа). Этот низкий диапазон обеспечивает высокую чувствительность и точность для задач, требующих контроля малых перепадов давления.

Аналоговый выходной сигнал:Устройство оснащено стандартным аналоговым выходом 4... 20 мА. Это обеспечивает совместимость с большинством промышленных систем управления и мониторинга, гарантируя надежную передачу данных на большие расстояния.

Повторяемость:Показатель повторяемости составляет менее 0, 1 % от диапазона. Высокая повторяемость обеспечивает стабильность показаний при многократных измерениях в одних и тех же условиях, что критично для точности производственных процессов.

Материалы смачиваемых частей:Смачиваемые части датчика выполнены из нержавеющей стали (303/1. 4305) и керамики, уплотнение — FKM DIN 3869-14. Выбор материалов обеспечивает химическую стойкость и долговечность датчика при работе с различными жидкими и газообразными средами.

Степень защиты:Датчик имеет степень защиты IP 65. Это гарантирует надежную работу устройства в условиях повышенной влажности и запыленности, характерных для многих промышленных сред.

Преимущества

Высокая точность и стабильность:Керамическая измерительная ячейка в сочетании с низкой погрешностью линейности и высокой повторяемостью (менее 0, 1 % от диапазона) обеспечивает точные и стабильные показания давления.
Надежность в промышленных условиях:Прочный корпус из нержавеющей стали, степень защиты IP 65 и устойчивость к вибрациям и ударам (DIN EN 60068-2-27, DIN EN 60068-2-6) гарантируют долговечность и бесперебойную работу в жестких промышленных средах.
Универсальность применения и интеграции:Стандартный аналоговый выход 4... 20 мА, широкий диапазон рабочих температур (от -25 до 90 °C) и позолоченные контакты обеспечивают легкую интеграцию датчика в существующие системы автоматизации и управления.

Характеристики Датчик давления с керамической измерительной ячейкой IFM PA-,25BRBG14-A-ZVG/US/ /V PA3528

Основные характеристики

MTTF[лет]	514
Аналоговый выход	4...20 мА
Артикул	PA3528
Вес	217
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Габариты	Ø 30 / L = 79.5
Диапазон измерения	0...0.25 bar0...250 mbar0...100.3 inH2O0...25 kPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,3, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Железнодорожные приложения	DIN EN 50155 / IEC 60571 Класс T3, C1, S1
Защита	IP 65
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PA-,25BRBG14-A-ZVG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	720, (Ub = 24 V, (Ub - 9,6 V) / 20 mA)
Материалы	нержавеющая сталь (316L/1.4404), FKM, PA, EPDM/X
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, уплотнение: FKM DIN 3869-14
Мин. разрывное давление	30000 mbar12030 inH2O3000 kPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	6000 mbar2400 inH2O600 kPa
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Общее количество выходов	1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Повторяемость [% диапазона]	&, lt, 0,1, (при колебаниях температуры &, lt, 10 К)
Рабочее напряжение[В]	9.6...32 DC
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...90, (on request: -40...90 °C)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)DIN EN 61373category 3
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)DIN EN 61373category 2
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 HF-излучение 30 В/мEN 61000-4-4 Burst2 кВEN 61000-4-6 HF-проводимое 10 Визлучение помех в соответствии с автомобильной директивой 2004/104/ECISP 25помехоустойчивость в соответствии с автомобильной директивой 2004/104/ECISO 11452-2 HF-излучение 100 В/мISO 7637-2 уровень жесткости импульса 4
