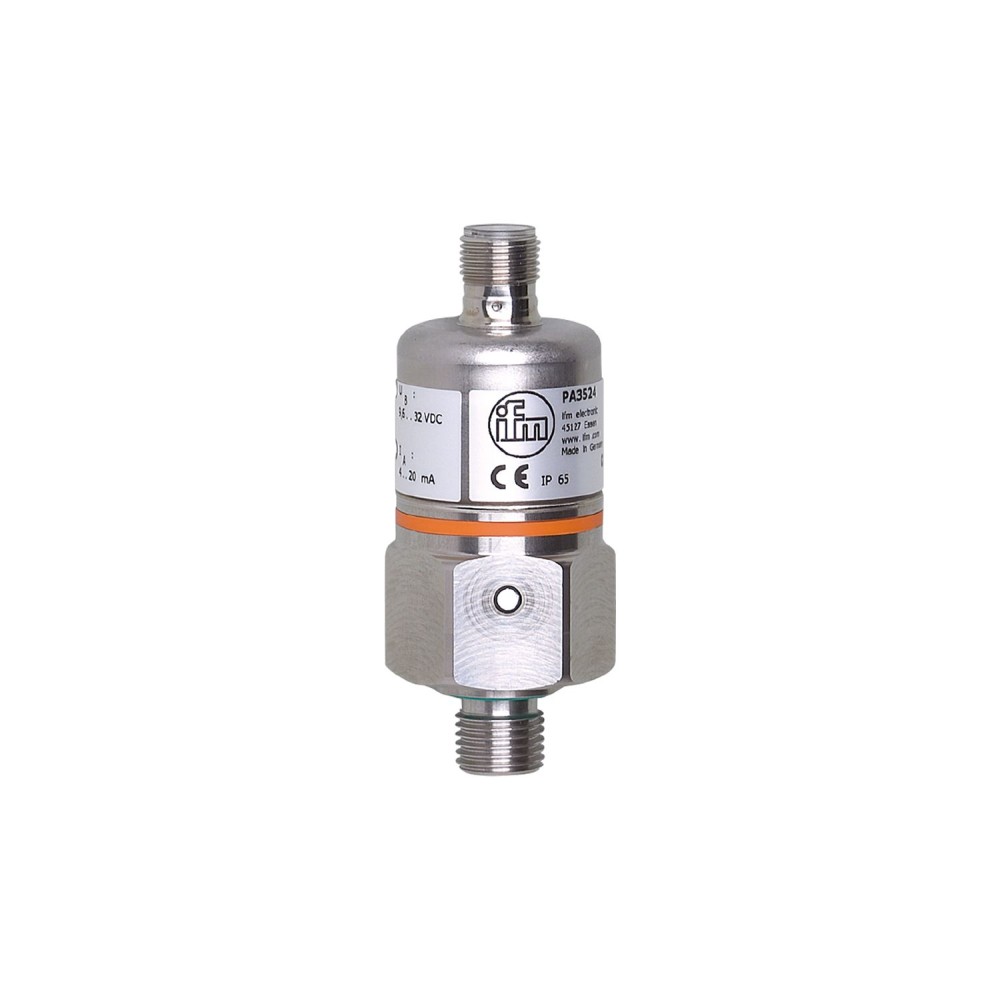

Датчик давления с керамической измерительной ячейкой IFM PA-010-RBG14-A-ZVG/US/ /V PA3524

Код товара: 189897

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPA3524

Код производителяPA-010-RBG14-A-ZVG/US/ /V

Все характеристики

IFM PA3524 дополнительные характеристики

Описание

Точный линейный выходной сигнал 4...20 мА, высокая повторяемость и низкая погрешность линейности, долговременная стабильность благодаря высокой защите от перегрузки, прочный корпус из нержавеющей стали для использования в жестких промышленных условиях, широкий диапазон рабочих температур

Характеристики Датчик давления с керамической измерительной ячейкой IFM PA-010-RBG14-A-ZVG/US/ /V PA3524

Основные характеристики

MTTF[лет]	506
Аналоговый токовый выход [мА]	4...20
Артикул	PA3524
Вес[г]	217
Время реакции на импульс аналогового выхода [мс]	3
Выходной сигнал	аналоговый сигнал
Диапазон измерения	0...10 bar0...145 psi0...1000 kPa0...1 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	<, ± 0,2, (0...80 °C)
Директива по оборудованию, работающему под давлением	Надлежащая инженерная практика, может использоваться для жидкостей группы 2, жидкости группы 1 по запросу
Долгосрочная стабильность [% диапазона]	<, ± 0,05, (per 6 months)
Железнодорожные приложения	DIN EN 50155 / IEC 60571 Класс T3, C1, S1
Жилье	цилиндрический
Защита	IP 65
Защита от обратной полярности	да
Защита от перегрузки	да
Интегрированный элемент ограничителя	нет (можно модернизировать)
Класс защиты	III
Код производителя	PA-010-RBG14-A-ZVG/US/ /V
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество аналоговых выходов: 1
Макс. нагрузка [Ом]	720, (Ub = 24 V, (Ub - 9,6 V) / 20 mA)
Материалы	нержавеющая сталь (316L/1.4404), FKM, PA, EPDM/X
Материалы (смачиваемые части)	нержавеющая сталь (303/1.4305), керамика, уплотнение: FKM DIN 3869-14
Мин. разрывное давление	150 бар 2175 фунтов на кв. дюйм 15 МПа
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. циклы давления	100 миллионов
Номинальное давление	75 бар 1088 фунтов на кв. дюйм 7,5 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	<, ± 0,1, (0...80 °C)
Общее количество выходов	1
Отклонение характеристик [% от диапазона]	&, lt, ± 0,25 (BFSL) / &, lt, ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = установка предельного значения)
Повторяемость [% диапазона]	&, lt, 0,1, (при колебаниях температуры &, lt, 10 К)
Приложение	для промышленного применения
Рабочее напряжение[В]	9.6...32 DC
Размеры[мм]	Ø 30 / L = 79.5
Связь	Разъём: 1 x M12, кодировка: A, Контакты: позолоченные
СМИ	жидкости и газы
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	-25...90, (on request: -40...90 °C)
Температура окружающей среды[°C]	-25...80
Температура хранения[°C]	-40...100
Технологическое соединение	резьбовое соединение G 1/4 наружная резьба внутренняя резьба:M5
Тип давления	относительное давление
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)DIN EN 61373category 3
Устойчивость к вибрации	DIN EN 60068-2-620 g (10...2000 Hz)DIN EN 61373category 2
ЭМС	EN 61000-4-2 ESD4 кВ CD / 8 кВ ADEN 61000-4-3 HF-излучение 30 В/мEN 61000-4-4 Burst2 кВEN 61000-4-6 HF-проводимое 10 Визлучение помех в соответствии с автомобильной директивой 2004/104/ECISP 25помехоустойчивость в соответствии с автомобильной директивой 2004/104/ECISO 11452-2 HF-излучение 100 В/мISO 7637-2 уровень жесткости импульса 4
