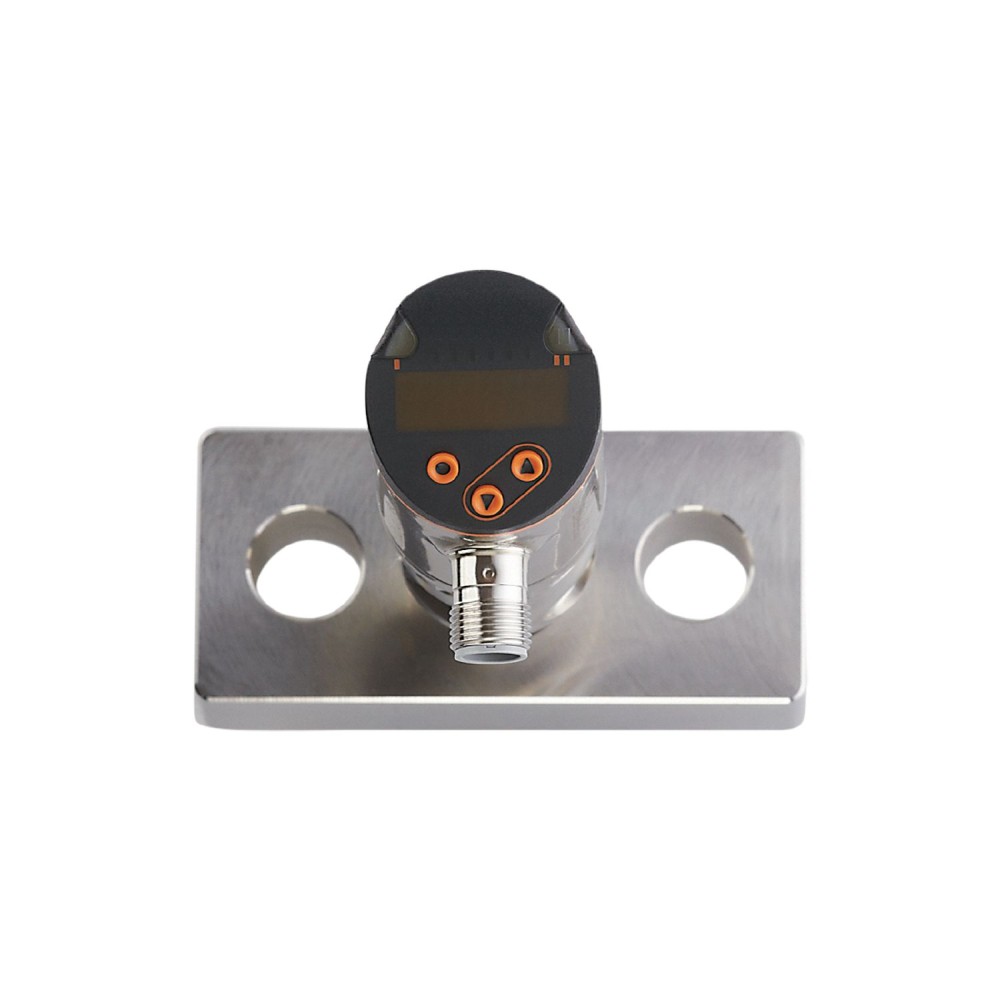

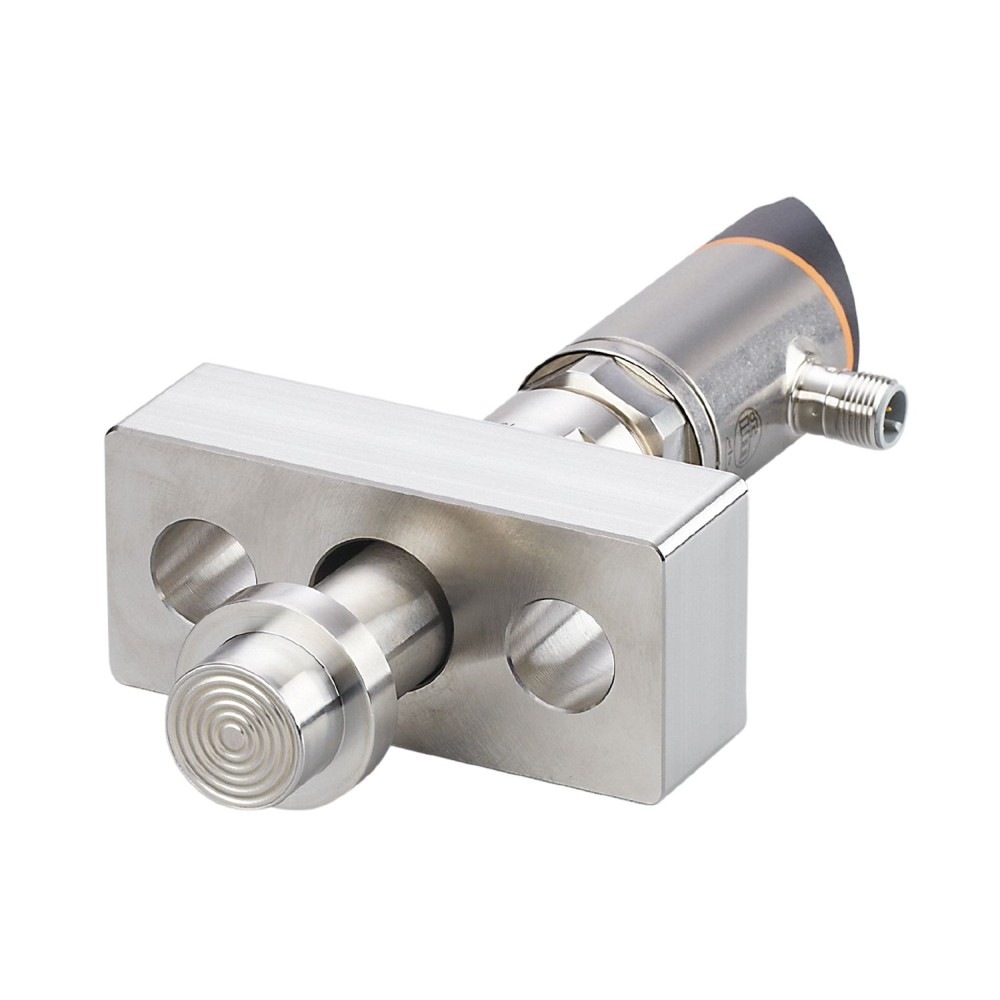

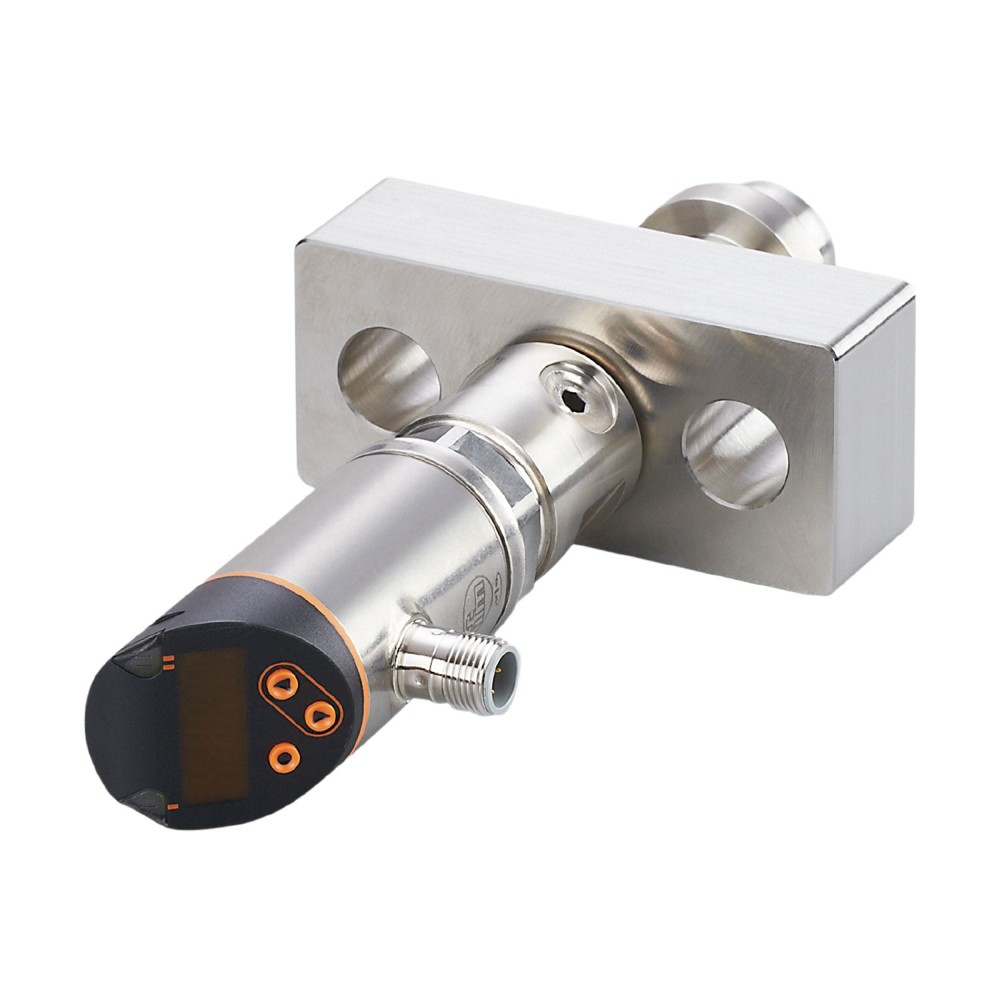

Датчик давления с дисплеем IFM PN-400-SE MFRKG/US/ / PY9070

Код товара: 189863

IFM Производитель

Под заказ

Быстрый заказ

Характеристики

АртикулPY9070

Код производителяPN-400-SE MFRKG/US/ /

Все характеристики

IFM PY9070 дополнительные характеристики

Описание

Подходит для использования в процессах гомогенизации. Программируемый коммутационный выход с IO-Link и масштабируемый аналоговый выход. Красно-зеленый дисплей для четкой идентификации допустимого диапазона. Технологическое соединение можно вращать для оптимального выравнивания.

Характеристики Датчик давления с дисплеем IFM PN-400-SE MFRKG/US/ / PY9070

Основные характеристики

Аналоговая конечная точка	80...400 bar1160...5800 psi8...40 MPa
Аналоговая начальная точка	0...320 bar0...4640 psi0...32 MPa
Аналоговые данные процесса	1
Аналоговый выход напряжения[В]	0...10, (scalable 1:5)
Аналоговый токовый выход [мА]	4...20, (scalable 1:5)
Артикул	PY9070
В шагах от	0,5 бар 10 фунтов на кв. дюйм 0,05 МПа
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес[г]	1479
Время задержки включения [с]	0.3
Время отклика[мс]	<, 1.5
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Двоичные данные процесса	2
Демпфирование аналогового выхода dAA[s]	0...4
Диапазон измерения	0...400 bar0...5800 psi0...40 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2, (5...80 °C)
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,05, (Поворот вниз 1:1, за 6 месяцев)
Жилье	цилиндрический
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...4
Измерительный элемент	мембранное уплотнение
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-400-SE MFRKG/US/ /
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. время отклика аналогового выхода [мс]	3
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), нержавеющая сталь (316L/1.4435), PBT+PC-GF30, PBT-GF20, PC
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4435)
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	1000 bar14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Номинальное давление	600 бар8700 фунтов на кв. дюйм60 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (5...80 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,1, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 1, (линейность, включая гистерезис и повторяемость, настройка предельного значения по DIN EN IEC 62828-1)
Отображать	Дисплей: 3 светодиода, зеленые (бар, фунт/кв. дюйм, МПа), состояние переключения, 2 светодиода, желтые, измеренные значения, алфавитно-цифровой дисплей, красный/зеленый, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, задержка включения/выключения, демпфирование, дисплей, выход тока/напряжения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault459
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 35
Приложение	для установки заподлицо в пищевой и перерабатывающей промышленности
Программируемое время задержки dS, dr[s]	0...50
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Размеры[мм]	Ø 34 / L = 197
Ревизия IO-Link	1.1
режим SIO	да
СМИ	жидкости и газы
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	5...125, (150 maximum 1h)
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	5...80
Температура хранения[°C]	-40...100
Технологическое соединение	соединение гомогенизатора
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	1...398.5 bar10...5780 psi0.1...39.85 MPa
Точность точки переключения [% от диапазона]	<, ± 0,4, (Turn down 1:1)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	2.5...400 bar40...5800 psi0.25...40 MPa
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 500
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
