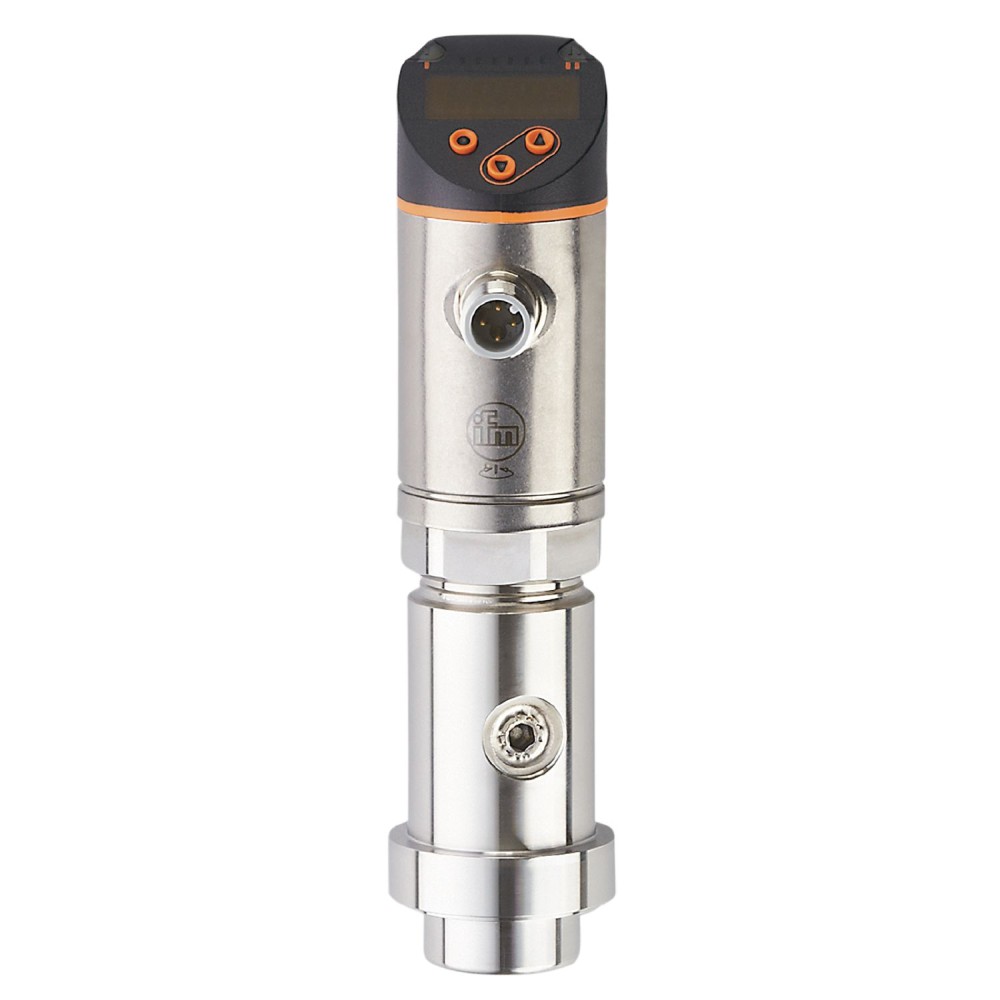

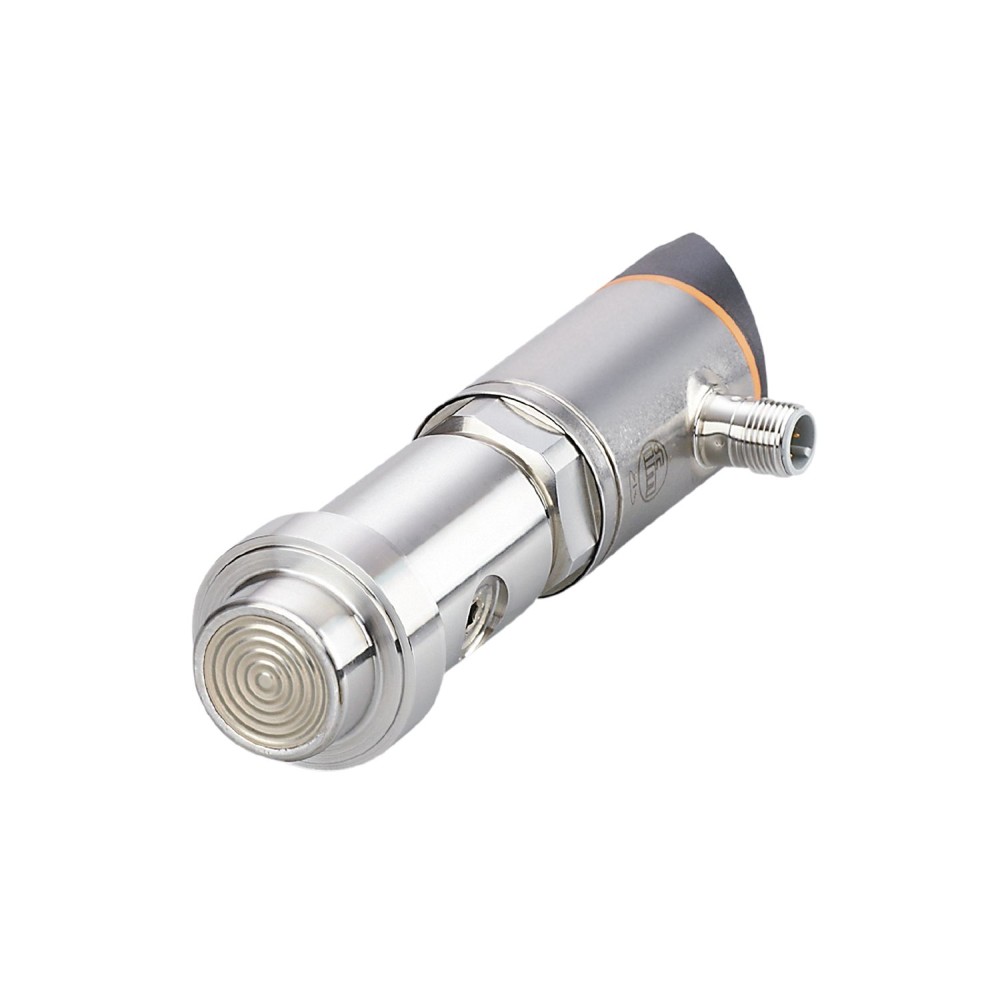

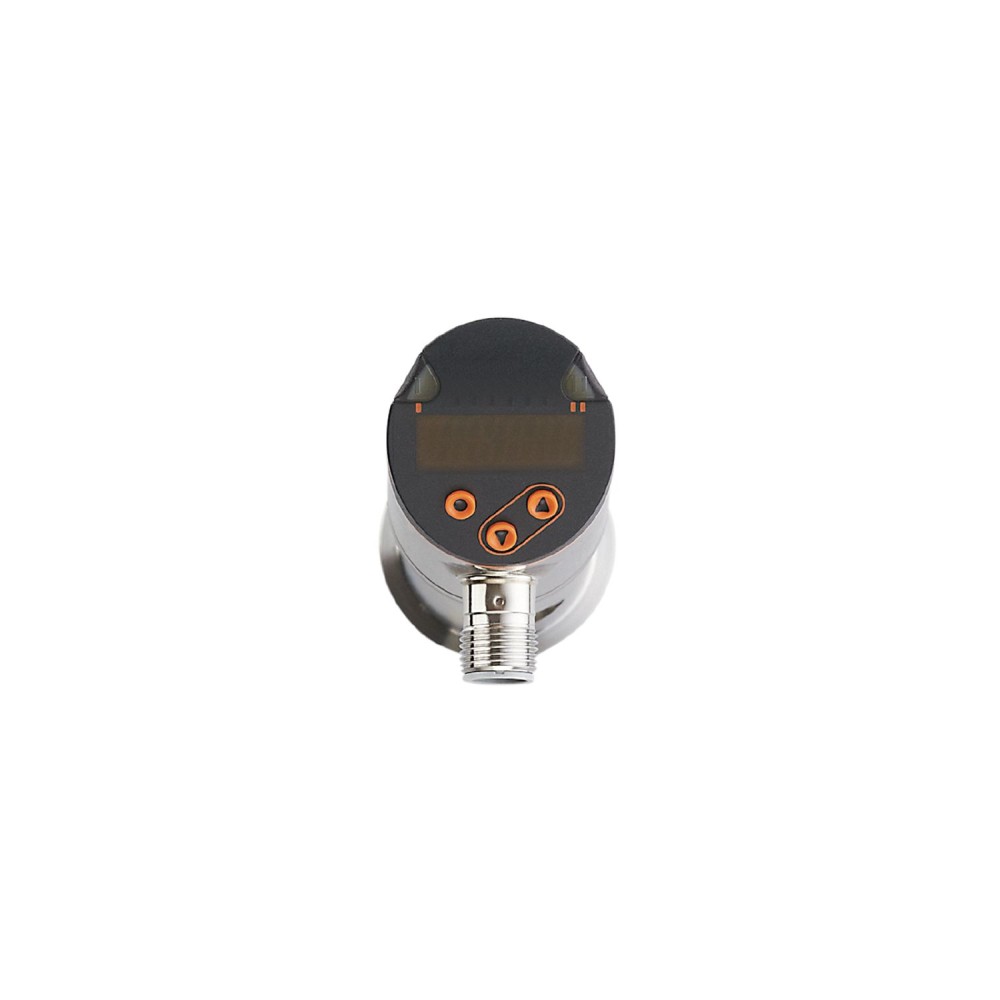

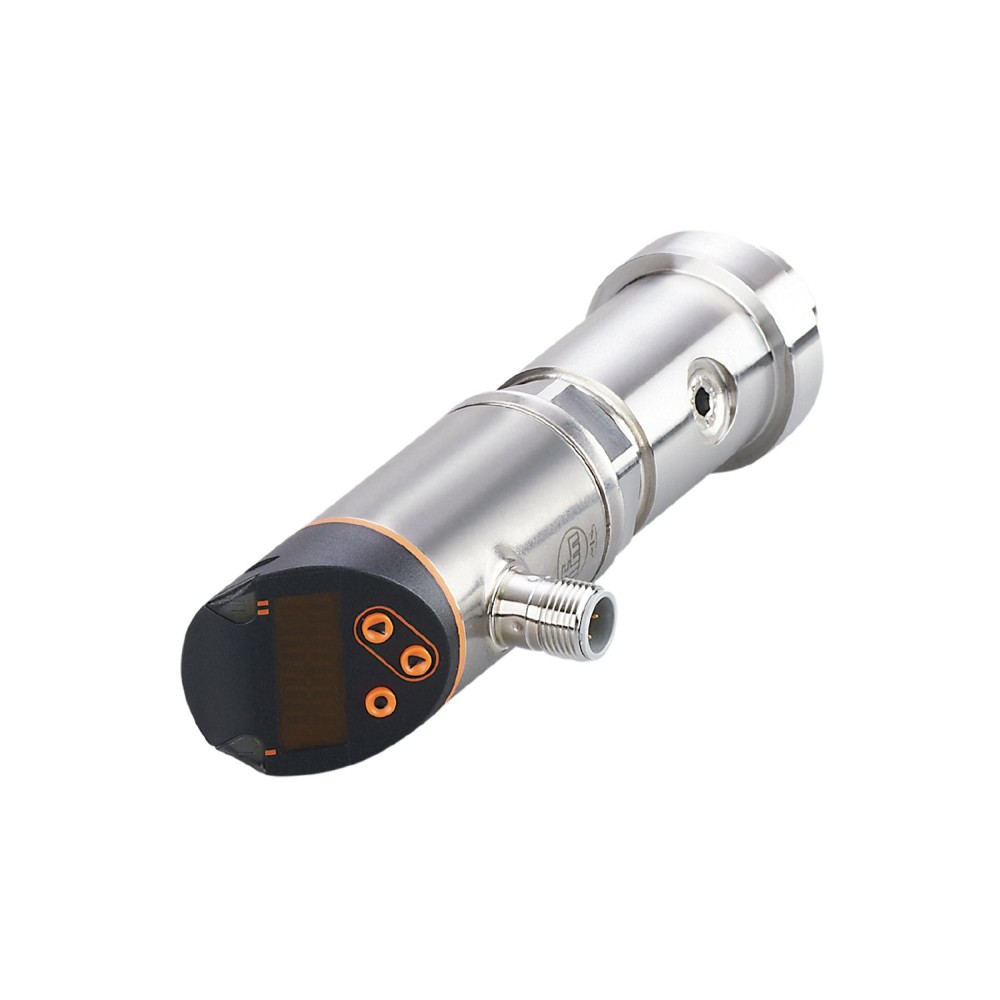

Датчик давления с дисплеем IFM PN-250-SE MFRKG/US/ / PY9001

Код товара: 189860

IFM Производитель

124 565 ₽

Быстрый заказ

Характеристики

Код производителяPY9001

АртикулPY9001

Код производителяPN-250-SE MFRKG/US/ /

Все характеристики

IFM PY9001 дополнительные характеристики

Описание

Датчик давления IFM PN-250-SE MFRKG/US/ / PY9001

Датчик давления IFM PN-250-SE MFRKG/US/ с артикулом PY9001 предназначен для точного измерения относительного давления в промышленных системах. Модель разработана для применения в процессах гомогенизации, обеспечивая надежность и высокую производительность.

Ключевые технические характеристики

Диапазон измерения:Датчик обеспечивает диапазон измерения от 0 до 250 бар (0 до 3625 фунтов на квадратный дюйм, 0 до 25 МПа). Это позволяет применять его в широком спектре промышленных задач, требующих контроля среднего и высокого давления.
Типы выходных сигналов и интерфейс IO-Link:Устройство оснащено программируемым коммутационным выходом, масштабируемым аналоговым выходом и поддерживает интерфейс IO-Link. Это обеспечивает гибкость при интеграции в различные системы управления и сбора данных, а также позволяет осуществлять удаленную настройку и диагностику.
Материалы смачиваемых частей и технологическое соединение:Смачиваемые части выполнены из нержавеющей стали 316L (1. 4435). Технологическое соединение типа "гомогенизатор" специально разработано для обеспечения надежной работы в условиях повышенного давления и вибрации, характерных для процессов гомогенизации.
Дисплей с цветовой индикацией:Интегрированный 4-значный буквенно-цифровой дисплей с красно-зеленой подсветкой позволяет визуально контролировать текущие измеренные значения. Изменение цвета дисплея дает быструю и четкую индикацию выхода параметров за допустимые пределы, что повышает безопасность эксплуатации.
Степень защиты:Корпус датчика соответствует степени защиты IP 67. Это гарантирует защиту от попадания пыли и временного погружения в воду, обеспечивая стабильную работу в сложных производственных условиях.

Преимущества

Универсальность применения:Наличие нескольких типов выходных сигналов, включая IO-Link, обеспечивает гибкость и простоту интеграции датчика в существующие и новые системы автоматизации.
Надежность в специализированных процессах:Использование высококачественной нержавеющей стали для смачиваемых частей и специализированное технологическое соединение гарантируют долговечность и точность измерений, особенно в требовательных процессах, таких как гомогенизация.
Улучшенная эргономика и безопасность:Яркий красно-зеленый дисплей позволяет оперативно контролировать состояние процесса, быстро идентифицируя выход значений за пределы нормы, что способствует своевременному реагированию и предотвращению аварийных ситуаций.

Характеристики Датчик давления с дисплеем IFM PN-250-SE MFRKG/US/ / PY9001

Основные характеристики

MTTF[лет]	143
Аналоговая конечная точка	50...250 bar725...3625 psi5...25 MPa
Аналоговая начальная точка	0...200 бар0...2900 psi0...20 MPa
Аналоговые данные процесса	1
Аналоговый выход	0...10, (scalable 1:5) В
Артикул	PY9001
В шагах от	0,5 бар5 фунтов на кв. дюйм0,05 МПа
Вакуумное сопротивление	-1000 mbar-0.1 MPa
Вес	675
Время задержки включения [с]	0.3
Время отклика	<, 1.5 мс
Выходная функция	нормально открытый / нормально закрытый, (параметризуемый)
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (настраиваемый)
Габариты	Ø 34 / L = 151
Демпфирование аналогового выхода dAA[s]	0...4
Диапазон измерения	0...250 bar0...3625 psi0...25 MPa
Диапазон температурного коэффициента [% от диапазона / 10 K]	0,2, (5...80 °C)
Долгосрочная стабильность [% диапазона]	&, lt, ± 0,05, (Поворот вниз 1:1, за 6 месяцев)
Защита	IP 67
Защита от короткого замыкания	да
Защита от обратной полярности	да
Защита от перегрузки	да
Значение процесса демпфирования dAP[s]	0...4
Измерительный элемент	мембранное уплотнение
Интегрированный сторожевой таймер	да
Интерфейс связи	IO-Link
Класс защиты	III
Код производителя	PN-250-SE MFRKG/US/ /
Количество аналоговых выходов	1
Количество в упаковке	1 шт.
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Количество цифровых выходов	2
Макс. время отклика аналогового выхода [мс]	3
Макс. нагрузка [Ом]	500
Макс. падение напряжения на коммутируемом выходе DC[В]	2
Материалы	нержавеющая сталь (630/1.4542/17-4 PH), нержавеющая сталь (316L/1.4404), нержавеющая сталь (316L/1.4435), PBT+PC-GF30, PBT-GF20, PC
Материалы (смачиваемые части)	нержавеющая сталь (316L/1.4435)
Мин. время цикла процесса [мс]	2.3
Мин. разрывное давление	1000 bar14500 psi100 MPa
Мин. сопротивление изоляции [МОм]	100, (500 V DC)
Мин. сопротивление нагрузки [Ом]	2000
Мин. циклы давления	60 миллионов (при давлении в 1,2 раза больше номинального)
Номинальное давление	500 бар7250 фунтов на кв. дюйм50 МПа
Нулевая точка температурного коэффициента [% от диапазона / 10 K]	0,2, (5...80 °C)
Общее количество выходов	2
Отклонение гистерезиса [% от диапазона]	<, ± 0,1, (Turn down 1:1)
Отклонение характеристик [% от диапазона]	&, lt, ± 1, (линейность, включая гистерезис и повторяемость, настройка предельного значения по DIN EN IEC 62828-1)
Отображать	Дисплей: 3 светодиода, зеленые (бар, фунт/кв. дюйм, МПа), состояние переключения, 2 светодиода, желтые, измеренные значения, алфавитно-цифровой дисплей, красный/зеленый, 4-значный
Параметры настройки параметров	гистерезис / окно, нормально открытый / нормально закрытый, задержка включения/выключения, демпфирование, дисплей, выход тока/напряжения
Повторяемость [% диапазона]	&, lt, ± 0,1, (при колебаниях температуры &, lt, 10 К, Диапазон изменения 1:1)
Поддерживаемые идентификаторы устройств	Тип операцииDeviceIDdefault460
Постоянный номинальный ток коммутационного выхода DC[мА]	250
Потребляемый ток [мА]	<, 35
Программируемое время задержки dS, dr[s]	0...50
Профили	Интеллектуальный датчик - SSP 0. Функция универсального профилированного датчика. Функция идентификации устройства. Функция обработки переменных данных. Функция диагностики устройства.
Рабочее напряжение[В]	18...30 постоянного тока, (два SELV/PELV)
Ревизия IOLink	1.1
режим SIO	да
Специальная особенность	Позолоченные контакты
Средняя температура[°C]	5...125, (150 maximum 1h)
стандарт SDCI	IEC 61131-9
Температура окружающей среды[°C]	5...80
Температура хранения[°C]	-40...100
Технологическое соединение	соединение гомогенизатора
Тип давления	относительное давление
Тип защиты от короткого замыкания	импульсный
Тип трансмиссии	COM2 (38,4 кБод)
Точка сброса rP	0.5...249 bar10...3610 psi0.05...24.9 MPa
Точность точки переключения [% от диапазона]	<, ± 0,4, (Turn down 1:1)
Требуемый тип главного порта	А
Ударопрочность	DIN EN 60068-2-2750 g (11 ms)
Уставка SP	1.5...250 bar25...3625 psi0.15...25 MPa
Устойчивость к вибрации	DIN EN 60068-2-610 g (10...2000 Hz)
Частота переключения постоянного тока [Гц]	<, 500
Электрическое проектирование	ПНП/НПН
ЭМС	DIN EN 61000-6-2DIN EN 61000-6-3
